Name: Phoenix Contact 2904626 Stromversorgung 48 V/DC 10 A 519 VA Inhalt 1 St.
Brand: Phoenix Contact
SKU: 3579816
Availability: BackOrder

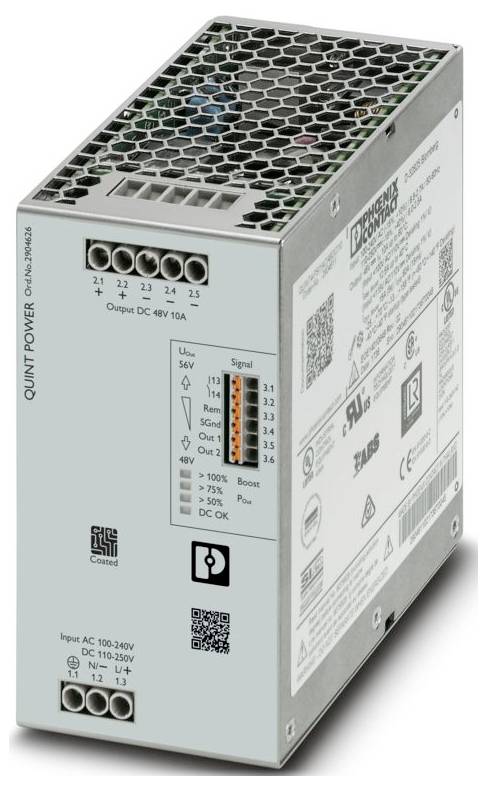

Eine silberne industrielle Stromversorgungseinheit mit belüftetem Deckel, Anschlüsse mit der Bezeichnung „Ausgang DC 48V 10A", Eingang mit der Bezeichnung „100-240V".

Abbildung ähnlich

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 27. Nov.

Anzahl

Stück

Gesamt (CHF 345.95 / Stück)

CHF 345.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 40.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Stromversorgung

AC, 48..56 V, 15 A, 48 V, 10 A, Kurzschlussfest: ja, 100..240 V, 110..350 V, Ausgangsspannung geregelt: ja, 519 VA, 480 W, Stabilisiert: ja, Schraubanschluss, Tragschienenmontage möglich: ja, Wandmontage möglich: nein, Geeignet für Reiheneinbau: nein, 70 mm, 130 mm, Direktmontage möglich: nein, 125 mm, Geeignet für Sicherheitsfunktionen: ja, ohne, Schutzart (IP): IP20, sonstige

Technische Daten

Produktfamilie: QUINT POWER
Anschlussart: Push-in-Anschluss
Breite: 122 mm
Höhe: 130 mm
Tiefe: 73 mm
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP20
Umgebungstemperatur (Betrieb): -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
Normen/Bestimmungen: EN 61000-4-18
Montageart: Tragschienenmontage
Isolationseigenschaften: Isolationseigenschaften
Überspannungskategorie: Überspannungskategorie
Verschmutzungsgrad: 2
Vibration (Betrieb): 5 Hz ... 100 Hz Resonanzsuche 2,3g, 90 min., Resonanzfrequenz 2,3g, 90 min. (nach DNV GL Klasse C)
Abisolierlänge: 8 mm
Leiterquerschnitt flexibel min.: 0,2 mm²
Leiterquerschnitt flexibel max.: 1,5 mm²
Leiterquerschnitt starr min: 0,2 mm²
Leiterquerschnitt starr max: 1 mm²
Einbaulage: waagerechte Tragschiene NS 35, EN 60715
Anzugsdrehmoment min: 0,5 Nm
Frequenzbereich: 50 Hz ... 60 Hz
Schutzklasse: I
Frequenz: 50 Hz
Eingangsnennspannungsbereich: 110 V DC ... 250 V DC
Eingangsspannungsbereich: 110 V DC ... 250 V DC -18 % ... +40 %
Spannungsfestigkeit max.: 300 V AC 60 s
Einschaltstromstoß: typ. 11 A (bei 25 °C)
Einschaltstromstoßintegral (I2t): < 0,4 A2s
Einschaltstromstoßbegrenzung: 11 A (nach 1 ms)
Netzausfallüberbrückungszeit: typ. 32 ms (120 V AC);typ. 32 ms (230 V AC)
Stromaufnahme: 6 A (110 V DC);2,5 A (250 V DC)
Nennleistungsaufnahme: 519 VA
Einschaltzeit typisch: 300 ms (aus dem SLEEP MODE)
Einschaltzeit: < 1 s
Eingangssicherung: 12 A (träge, intern)
Auswahl geeigneter Sicherung für den Eingangsschutz: 10 A ... 16 A (Charakteristik B, C, D, K oder vergleichbar)
Wirkungsgrad: typ. 94 % (120 V AC);typ. 95 % (230 V AC)
Ausgangscharakteristik: U/I Advanced;Smart HICCUP;FUSE MODE
Nennausgangsspannung: 48 V DC
Einstellbereich der Ausgangsspannung (USet): 48 V DC ... 56 V DC (leistungskonstant)
Nennausgangsstrom (IN): 10 A
Statischer Boost (IStat.Boost): 12,5 A
Dynamischer Boost (IDyn.Boost): 15 A (5 s)
Selective Fuse Breaking (ISFB): 60 A (15 ms)
Magnetische Sicherungsauslösung: A1...A13 / B2...B6 / C1...C3 / Z1...Z10
Kurzschlussfest: ja
Leerlauffest: ja
Rückspeisefestigkeit: ≤ 60 V DC
Schutz gegen Überspannung am Ausgang (OVP): ≤ 60 V DC
Restwelligkeit: < 70 mVSS (bei Nennwerten)
Anstiegszeit: < 1 s (UOut = 10 % ... 90 %)
Serienschaltbarkeit: ja
Verlustleistung Leerlauf maximal: < 5 W (120 V AC);< 5 W (230 V AC)
Verlustleistung Nennlast maximal: < 36 W (120 V AC);< 28 W (230 V AC)
Verlustleistung SLEEP MODE: < 5 W (120 V AC);< 5 W (230 V AC)
Parallelschaltbarkeit: ja, zur Redundanz und Leistungserhöhung
Absicherung (sekundärseitig): elektronisch;thermomagnetisch;thermisch
Eingang: 2 kV (Prüfschärfegrad 4 - symmetrisch);4 kV (Prüfschärfegrad 4 - unsymmetrisch)
Ausgang: 1 kV (Prüfschärfegrad 3 - symmetrisch);2 kV (Prüfschärfegrad 3 - unsymmetrisch)
Signal: 4 kV (Prüfschärfegrad 4 - unsymmetrisch)
Signalisierungsarten: LED;Potenzialfreier Signalkontakt;Aktiver Signalausgang Out1 (digital, konfigurierbar);Aktiver Signalausgang Out2 (digital, analog, konfigurierbar);Remote-Kontakt;Signalerde SGnd
Default: geschlossen (UOut > 0,9 USet)
Digital: 24 V DC 20 mA
Analog: 4 mA ... 20 mA ±5 % (Bürde ≤400 Ω)
Signalerde SGnd: Bezugspotenzial für Out1, Out2 und Rem
Anzahl Phasen: 1
Isolationsspannung Eingang/Ausgang: 4 kV AC (Typprüfung);2 kV AC (Stückprüfung)
Schaltfrequenz: 90,00 kHz ... 110,00 kHz (Hilfswandler-Stufe);70,00 kHz ... 330,00 kHz (Hauptwandler-Stufe);50,00 kHz ... 70,00 kHz (PFC-Stufe)
MTBF (IEC 61709, SN 29500): > 1100000 h (25 °C);> 676000 h (40 °C);> 317000 h (60 °C)
Lebensdauererwartung (Elektrolytkondensatoren): Lebensdauererwartung (Elektrolytkondensatoren)
Strom: 10 A
Temperatur: 25 °C
Zeit: 292000 h
Zusatztext: Prüfschärfegrad 2
Einbaumaß: Einbaumaß
Montagehinweis: anreihbar: PN ≥50 %, horizontal 5 mm, neben aktiven Bauteilen 15 mm, vertikal 50 mm
anreihbar: PN <50 %, horizontal 0 mm, vertikal oben 40 mm, vertikal unten 20 mm
Schutzlackiert: ja
Brennbarkeitsklasse nach UL 94 (Gehäuse / Klemmen): V0
Gehäusematerial: Metall
Ausführung der Haube: Rostfreier Stahl X6Cr17
Ausführung der Seitenteile: Aluminium
Einsatzhöhe: ≤ 5000 m (> 2000 m, Derating beachten)
Klimaklasse: 3K3 (nach EN 60721)
Max. zul. Luftfeuchtigkeit (Betrieb): ≤ 100 % (bei 25 °C, keine Betauung)
Schock: 18 ms, 30g, je Raumrichtung (nach IEC 60068-2-27)
Temp Code: T4 (-25 ... +70 °C | > 60 °C, Derating: 2,5 %/K)
EN 61010-1: II (≤ 5000 m)
EN 62477-1: III (≤ 2000 m)
CSA: CAN/CSA-C22.2 No. 60950-1-07;CSA-C22.2 No. 107.1-01
SIQ: Bauart geprüft (type approved);CB-Scheme (IEC 61010-1, IEC 61010-2-201, IEC 60950-1)
Elektromagnetische Verträglichkeit: Konformität zur EMV-Richtlinie 2014/30/EU
Niederspannungs-Richtlinie: Konformität zur NSR-Richtlinie 2014/35/EU
EMV-Anforderungen Störaussendung: EN 61000-6-3;EN 61000-6-4
EMV-Anforderungen Störfestigkeit: EN 61000-6-1;EN 61000-6-2
Leitungsgeführte Störaussendung: Leitungsgeführte Störaussendung
Störabstrahlung: Störabstrahlung
DNV GL leitungsgeführte Störaussendung: DNV GL leitungsgeführte Störaussendung
DNV: Klasse B
DNV GL Störabstrahlung: DNV GL Störabstrahlung
Entladung statischer Elektrizität: Entladung statischer Elektrizität
Kontaktentladung: 8 kV (Prüfschärfegrad 4)
Luftentladung: 15 kV (Prüfschärfegrad 4)
Bemerkung: Kriterium B
Elektromagnetisches HF-Feld: Elektromagnetisches HF-Feld
Prüffeldstärke: 1000 A/m
Schnelle Transienten (Burst): Schnelle Transienten (Burst)
Stoßspannungsbelastung (Surge): Stoßspannungsbelastung (Surge)
Leitungsgeführte Beeinflussung: Leitungsgeführte Beeinflussung
Eingang/Ausgang/Signal: unsymmetrisch
Spannung: 2,5 kV
Magnetfeld mit energietechnischer Frequenz: Magnetfeld mit energietechnischer Frequenz
Spannungseinbrüche: Spannungseinbrüche
Spannungseinbruch: 0 %
Impulsförmiges Magnetfeld: Impulsförmiges Magnetfeld
Asymmetrische leitungsgeführte Störgrößen: Asymmetrische leitungsgeführte Störgrößen
Testlevel 1: 15 Hz 150 Hz (Prüfschärfegrad 3)
Testlevel 2: 150 Hz 1,5 kHz (Prüfschärfegrad 3)
Testlevel 3: 1,5 kHz 15 kHz (Prüfschärfegrad 3)
Testlevel 4: 15 kHz 150 kHz (Prüfschärfegrad 3)
Testlevel 5: 50 Hz 60 Hz (Prüfschärfegrad 3)
Testlevel 6: 50 Hz 60 Hz (Prüfschärfegrad 3)
Gedämpft schwingende Welle: Gedämpft schwingende Welle
Eingang, Ausgang (Testlevel 1): 1 MHz (Prüfschärfegrad 3 - symmetrisch)
Eingang, Ausgang (Testlevel 2): 10 MHz
Eingang, Ausgang (Testlevel 3): 1 MHz (Prüfschärfegrad 3 - unsymmetrisch)
Kriterien: Kriterien
Kriterium A: Normales Betriebsverhalten innerhalb der festgelegten Grenzen.
Kriterium B: Vorübergehende Beeinträchtigung des Betriebsverhaltens, die das Gerät selbst wieder korrigiert.
Kriterium C: Zeitweilige Beeinträchtigung des Betriebsverhaltens, die das Gerät selbst korrigiert oder durch Betätigung der Bedienelemente wiederherstellbar ist.
Umgebungstemperatur (Startup type tested): -40 °C
Bahnanwendungen: EN 50121-3-2;EN 50121-4;EN 50121-5;EN 50163;IEC 62236-3-2;IEC 62236-4;IEC 62236-5
Steuereingang (konfigurierbar) Rem: Ausgangsleistung EIN/AUS (SLEEP MODE)
AC-Betrieb: AC-Betrieb
Landesnetzspannung typisch: 120 V AC;230 V AC
Spannungsart der Versorgungsspannung: DC
Frequenzbereich AC: 50 Hz ... 60 Hz -10 % ... +10 %
Frequenzbereich (fN): 50 Hz ... 60 Hz -10 % ... +10 %;16,7 Hz (nach EN 50163)
Schutzbeschaltung: Transientenüberspannungsschutz | Varistor, Gasableiter
Ableitstrom gegen PE: < 3,5 mA;1,3 mA (264 V AC, 60 Hz)
DC-Betrieb: DC-Betrieb
Derating: > 60 °C (2,5 %/K)
Regelabweichung: < 0,5 % (Laständerung statisch 10 % ... 90 %);< 2 % (Laständerung dynamisch 10 % ... 90 %, (10 Hz));< 0,25 % (Eingangsspannungsänderung ±10 %)
Ausgangsleistung: 480 W;600 W;720 W
Crest Faktor: typ. 1,54 (120 V AC);typ. 1,56 (230 V AC)
Signal Out 1 (konfigurierbar): Signal Out 1 (konfigurierbar)
Signal Out 2 (konfigurierbar): Signal Out 2 (konfigurierbar)
Signal Relais 13/14 (konfigurierbar): Signal Relais 13/14 (konfigurierbar)
Einleiter/Klemmstelle flexibel mit Aderendhülse mit Kunststoffhülse min.: 0,2 mm²
Einleiter/Klemmstelle flexibel mit Aderendhülse mit Kunststoffhülse max.: 0,75 mm²
Einleiter/Klemmstelle flexibel mit Aderendhülse ohne Kunststoffhülse min.: 0,2 mm²
Einleiter/Klemmstelle flexibel mit Aderendhülse ohne Kunststoffhülse max.: 1,5 mm²
Leiterquerschnitt AWG min: 24
Leiterquerschnitt AWG max: 16
Anzugsdrehmoment max: 0,6 Nm
Signalausgang: Signalausgang
POut: > 100 % (LED leuchtet gelb, Ausgangsleistung > 480 W);> 75 % (LED leuchtet grün, Ausgangsleistung > 360 W);> 50 % (LED leuchtet grün, Ausgangsleistung > 240 W)
UOut: > 0,9 x USet (LED leuchtet grün);< 0,9 x USet (LED blinkt grün)
Isolationsspannung Ausgang/PE: 0,5 kV DC (Typprüfung);0,5 kV DC (Stückprüfung)
Isolationsspannung Eingang/PE: 3,5 kV AC (Typprüfung);2,4 kV AC (Stückprüfung)
Umweltschutzdirektive: RoHS-Richtlinie 2011/65/EU;WEEE;Reach
Einbauabstand rechts/links: 5 mm / 5 mm
Einbauabstand oben/unten: 50 mm / 50 mm
Norm - Begrenzung Netz-Oberschwingungsströme: EN 61000-3-2
Norm - Elektrische Sicherheit: IEC 61010-2-201 (SELV)
Norm - Schutzkleinspannung: IEC 61010-1 (SELV);IEC 61010-2-201 (PELV)
Norm - Sichere Trennung: IEC 61558-2-16;IEC 61010-2-201
Norm - Sicherheit für Mess-, Steuer-, Regel- und Laborgeräte: IEC 61010-1
Norm - Sicherheit von Transformatoren: EN 61558-2-16
Batterie Ladung: DIN 41773-1
Zulassung - Anforderung der Halbleiterindustrie in Bezug auf Netzspannungseinbrüche: SEMI F47-0706, EN 61000-4-11
UL-Zulassungen: UL Listed UL 508;UL/C-UL Recognized UL 60950-1;UL ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D T4 (Hazardous Location)
EMV-Anforderungen Energieversorgung: IEC 61850-3 (G,H);EN 61000-6-5 (Schaltanlagen)
Oberschwingströme: Oberschwingströme
Flicker: Flicker
Anzahl der Perioden: 0,5 / 1 / 5 / 50 / 250 Perioden
Gedämpfte Sinusschwingungen (Ring wave): Gedämpfte Sinusschwingungen (Ring wave)
Scheinleistung: 660 VA (120 V, UOUT = 48 V, IOUT = stat. Boost);644 VA (230 V, UOUT = 48 V, IOUT = stat. Boost)
Alternative Montage: Alternative Montage
HART FSK Physical Layer Test Specification Compliance: Ausgangsspannung UOut konform
Schiffbau-Zulassung: DNV GL, PRS, BV, LR, ABS

Ausführung: 2904626

Eingangsspannung (nominal): 110 - 300 V/DC

Typ: Primär getaktete Stromversorgung

Produkt-Art: Stromversorgung

Eingangsspannung (min.): 100 V/AC
110 V/DC

Ausgangsspannung: 48 V DC V/DC

Eingänge: 6 A

Eingangsspannung: 110 V DC ... 250 V DC V/DC

Eingangsspannung (max.): 240 V/AC
250 V/DC

Ausgangsstrom (max.): 10 A

Ausgangsstrom (max.) - gerundet: 10 A

: 519 VA

Ausgangstyp (Netzteile): Einstellbar

Phasen: 1

Ausgangsspannung (nom.): 48 V/DC

Anschluss: Schrauben
Push-In-Federkraftanschluss

Abm.: (L x B x H) 125 x 70 x 130 mm

Ausgangsspannung (max.): 56 V/DC

Ausgangsspannung (min.): 48 V/DC

Betriebstemperatur (max.): 70 °C

Betriebstemperatur (max.) (Derating): 70 °C

Betriebstemperatur (min.) (Derating): 60 °C

Betriebstemperatur (min.): -25 °C

Herst.-Teilenr.: 2904626

Inhalt: 1 St.

MTBF: 1100000 h

Netzgeräte-Besonderheiten: Ausgangsspannung regelbar

Breite: 70 mm

Höhe: 130 mm

Länge: 125 mm

: IP20

Max. Temperatur: 70 °C

Min. Temperatur: -25 °C

Typ: QUINT4-PS/1AC/48DC/10/CO

Wirkungsgrad: 95 %

Tiefe: 125 mm

Einbauhöhe: 130 mm

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Anschluss

Ausgangsspannung

Ausgangsspannung (nom.)

Ausgangsstrom (max.) - gerundet

Ausgangstyp (Netzteile)

Eingangsspannung (max.)

Eingangsspannung (min.)

Eingangsspannung (nominal)

Leistung

Phoenix Contact 1076188 Stromversorgung Verbrauch (StandBy) 7 W 72 V/DC 14 A 1335.1 VA Inhalt 1 St.

Bestell-Nr.:3562889

Lieferung Fr., 27. Nov.

Conrad Electronic

Push-In-Federkraftanschluss

72 V DC ±1 % V/DC

72 V/DC

14 A

Einstellbar

500 V/AC

400 V/AC

3 x 400 - 500 V/AC

1335.1 VA

Stück

Min.: 1

Vielfache: 1

CHF 389.95^*

Phoenix Contact 1088486 Stromversorgung 24 V/DC 3.75 A 90 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bestell-Nr.:3563478

Lieferung Fr., 27. Nov.

Conrad Electronic

Push-In-Federkraftanschluss

24 V DC V/DC

24 V/DC

3.75 A

Festspannung

240 V/AC

100 V/AC

AC 100 V - 240 V

90 W

Stück

Min.: 1

Vielfache: 1

CHF 65.95^*

Phoenix Contact 1088850 Stromversorgung 12 V/DC 4.6 A 127 VA Anzahl Ausgänge:1 x Inhalt 1 St.

Bestell-Nr.:3563794

Lieferung Fr., 27. Nov.

Conrad Electronic

Schrauben

12 V DC V/DC

12 V/DC

4.6 A

Festspannung

264 V/AC

85 V/AC

AC 100 V - 240 V

127 VA

Stück

Min.: 1

Vielfache: 1

CHF 49.95^*

Phoenix Contact 1088851 Stromversorgung Verbrauch (StandBy) 0.5 W 24 V/DC 4.2 A 242.6 VA Inhalt 1 St.

Bestell-Nr.:3563801

Lieferung Fr., 27. Nov.

Conrad Electronic

Schrauben

24 V DC V/DC

24 V/DC

4.2 A

Festspannung

264 V/AC

85 V/AC

100 - 240 V/AC

242.6 VA

Stück

Min.: 1

Vielfache: 1

CHF 75.95^*

Phoenix Contact 1110155 Stromversorgung Verbrauch (StandBy) 3 W 48 V/DC 5 A 240 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bestell-Nr.:3564290

Lieferung Fr., 27. Nov.

Conrad Electronic

Schrauben

48 V/DC

5 A

Einstellbar

240 V/AC

100 V/AC

240 W

Stück

Min.: 1

Vielfache: 1

CHF 97.95^*

Phoenix Contact 2903158 Stromversorgung 12 V/DC 10 A 254.7 VA Anzahl Ausgänge:1 x Inhalt 1 St.

Bestell-Nr.:3579698

Lieferung Fr., 27. Nov.

Conrad Electronic

Push-In-Federkraftanschluss

12 V DC V/DC

12 V/DC

10 A

Einstellbar

264 V/AC

85 V/AC

100 - 240 V/AC

254.7 VA

Stück

Min.: 1

Vielfache: 1

CHF 149.95^*

Phoenix Contact 1151048 Stromversorgung Verbrauch (StandBy) 6 W 24 V/DC 20 A 541 VA Inhalt 1 St.

Bestell-Nr.:3564986

Nicht verfügbar

Conrad Electronic

Schrauben

24 V DC V/DC

24 V/DC

20 A

Einstellbar

500 V/AC

400 V/AC

400 - 500 V/AC

541 VA

Stück

Min.: 1

Vielfache: 1

CHF 291.95^*

Phoenix Contact 1157806 Stromversorgung Verbrauch (StandBy) 4 W 48.5 V/DC 5 A 285.7 VA Anzahl Ausgänge:1 x Inhalt 1 St.

Bestell-Nr.:3565467

Nicht verfügbar

Conrad Electronic

Push-In-Federkraftanschluss

48.5 V DC ±1 % V/DC

48.5 V/DC

5 A

Festspannung

240 V/AC

220 V/AC

230 V/AC

285.7 VA

Stück

Min.: 1

Vielfache: 1

CHF 285.95^*

Phoenix Contact 1170956 Stromversorgung 15 V/DC 4 A 60 W Inhalt 1 St.

Bestell-Nr.:3565411

Nicht verfügbar

Conrad Electronic

Push-In-Federkraftanschluss

9 V DC ... 16.5 V DC V/DC

15 V/DC

4 A

Einstellbar

240 V/AC

100 V/AC

60 W

Stück

Min.: 1

Vielfache: 1

CHF 49.95^*

Phoenix Contact 1321105 Stromversorgung 24 V/DC 3.75 A 90 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bestell-Nr.:3587895

Nicht verfügbar

Conrad Electronic

Push-In-Federkraftanschluss

24 V/DC

3.75 A

Festspannung

240 V/AC

100 V/AC

AC 100 V - 240 V

90 W

Stück

Min.: 1

Vielfache: 1

CHF 75.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 3579816 Phoenix Contact 2904626 Stromversorgung 48 V/DC 10 A 519 VA Inhalt 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3579816 Phoenix Contact 2904626 Stromversorgung 48 V/DC 10 A 519 VA Inhalt 1 St.

Beschreibung

Primär getaktete Stromversorgung QUINT POWER mit wählbarer Ausgangskennlinie, SFB Technology (Selective Fuse Breaking), NFC-Schnittstelle und Schutzlackierung, Eingang: 1-phasig, Ausgang: 48 V DC / 10 A
