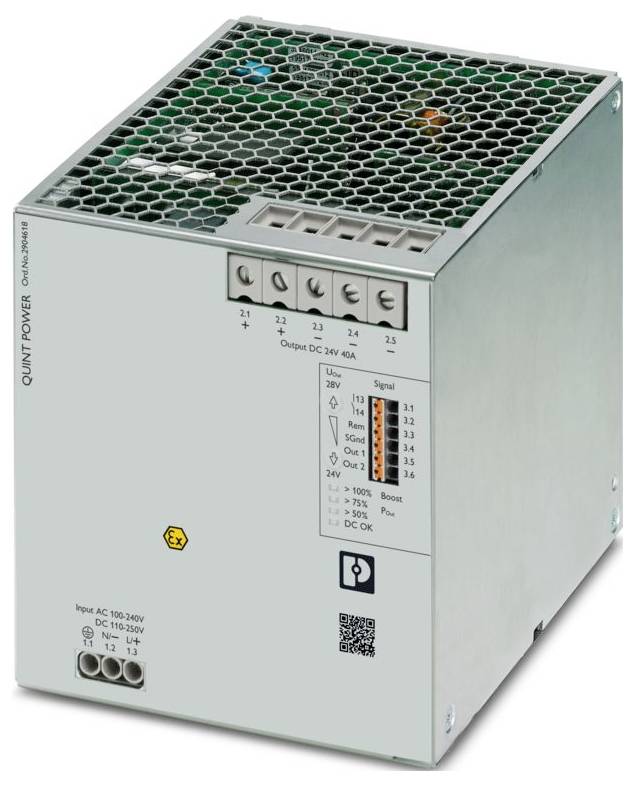

Phoenix Contact 2904618 Stromversorgung Verbrauch (StandBy) 3 W 24 V/DC 40 A 1072 VA Inhalt 1 St.

Phoenix Contact 2904618 Stromversorgung Verbrauch (StandBy) 3 W 24 V/DC 40 A 1072 VA Inhalt 1 St.-0
Abbildung ähnlich
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Nicht verfügbar
Gesamt (CHF 544.95 / Stück)
CHF 544.95
steuerfreie IGL inkl. MwSt.
zzgl. CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
ohne weitere Versandkosten
Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Stromversorgung

  • AC, 24..28 V, 60 A, 24 V, 40 A, Kurzschlussfest: ja, 100..240 V, 110..350 V, Ausgangsspannung geregelt: ja, 1072 VA, 960 W, Stabilisiert: ja, Schraubanschluss, Tragschienenmontage möglich: ja, Wandmontage möglich: nein, Geeignet für Reiheneinbau: nein, 130 mm, Direktmontage möglich: nein, 120 mm, 140 mm, Geeignet für Sicherheitsfunktionen: ja, ohne, Schutzart (IP): IP20, sonstige

Technische Daten

  • Produktfamilie: QUINT POWER
  • Anschlussart: Push-in-Anschluss
  • Breite: 120 mm
  • Höhe: 130 mm
  • Tiefe: 140 mm
  • Umgebungsbedingungen: Umgebungsbedingungen
  • Schutzart: IP20
  • Umgebungstemperatur (Betrieb): -40 °C ... 75 °C (> 60 °C Derating: 2,5 %/K)
  • Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
  • Normen/Bestimmungen: EN 61000-4-10
  • Montageart: Tragschienenmontage
  • Isolationseigenschaften: Isolationseigenschaften
  • Überspannungskategorie: Überspannungskategorie
  • Verschmutzungsgrad: 2
  • Vibration (Betrieb): 5 Hz ... 100 Hz Resonanzsuche 0,7g, 90 min., Resonanzfrequenz 0,7g, 90 min. (nach DNV GL Klasse A)
  • 5 Hz ... 100 Hz Resonanzsuche 2,3g, 90 min., Resonanzfrequenz 2,3g, 90 min. (nach DNV GL Klasse C) montiert mit UWA 130 - 2901664
  • Abisolierlänge: 10 mm
  • Leiterquerschnitt flexibel min.: 0,5 mm²
  • Leiterquerschnitt flexibel max.: 1,5 mm²
  • Leiterquerschnitt starr min: 0,5 mm²
  • Leiterquerschnitt starr max: 1,5 mm²
  • Einbaulage: waagerechte Tragschiene NS 35, EN 60715
  • Anzugsdrehmoment min: 1,2 Nm
  • Konformität/Zulassungen: Konformität/Zulassungen
  • ATEX: SIQ 23 ATEX 161 X; II 3 G Ex ec ic nC IIC T4 Gc
  • IECEx: IECEx SIQ 23.0001X;Ex ec ic nC IIC T4 Gc
  • Frequenzbereich: 50 Hz ... 60 Hz
  • Schutzklasse: I
  • Frequenz: 50 Hz
  • Eingangsnennspannungsbereich: 110 V DC ... 250 V DC
  • Eingangsspannungsbereich: 110 V DC ... 250 V DC -18 % ... +40 %
  • Spannungsfestigkeit max.: 300 V AC 60 s
  • Einschaltstromstoß: typ. 12 A (bei 25 °C)
  • Einschaltstromstoßintegral (I2t): < 0,3 A2s
  • Einschaltstromstoßbegrenzung: 12 A (nach 1 ms)
  • Netzausfallüberbrückungszeit: typ. 27 ms (120 V AC);typ. 27 ms (230 V AC)
  • Stromaufnahme: 12 A (110 V DC);5 A (250 V DC)
  • Nennleistungsaufnahme: 1072 VA
  • Einschaltzeit typisch: 300 ms (aus dem SLEEP MODE)
  • Einschaltzeit: < 1 s
  • Eingangssicherung: 16 A (träge, intern)
  • Auswahl geeigneter Sicherung für den Eingangsschutz: 16 A ... 20 A (Charakteristik B, C, D, K oder vergleichbar)
  • Wirkungsgrad: typ. 94,7 % (120 V AC);typ. 95,7 % (230 V AC)
  • Ausgangscharakteristik: U/I Advanced;Smart HICCUP;FUSE MODE
  • Nennausgangsspannung: 24 V DC
  • Einstellbereich der Ausgangsspannung (USet): 24 V DC ... 28 V DC (leistungskonstant)
  • Nennausgangsstrom (IN): 40 A
  • Statischer Boost (IStat.Boost): 45 A
  • Dynamischer Boost (IDyn.Boost): 60 A (5 s)
  • Selective Fuse Breaking (ISFB): 215 A (15 ms)
  • Magnetische Sicherungsauslösung: A1...A40 / B2...B25 / C1...C13 / Z1...Z16
  • Kurzschlussfest: ja
  • Leerlauffest: ja
  • Rückspeisefestigkeit: ≤ 35 V DC
  • Schutz gegen Überspannung am Ausgang (OVP): < 30 V DC (doppelter Schutz mit Abschaltung innerhalb 20 ms)
  • Restwelligkeit: < 40 mVSS (bei Nennwerten)
  • Anstiegszeit: < 60 ms (UOut = 10 % ... 90 %)
  • Serienschaltbarkeit: ja
  • Verlustleistung Leerlauf maximal: < 5 W (120 V AC);< 5 W (230 V AC)
  • Verlustleistung Nennlast maximal: < 55 W (120 V AC);< 44 W (230 V AC)
  • Verlustleistung SLEEP MODE: < 3 W (120 V AC);< 3 W (230 V AC)
  • Parallelschaltbarkeit: ja, zur Redundanz und Leistungserhöhung
  • Absicherung (sekundärseitig): elektronisch;thermomagnetisch;thermisch
  • Eingang: 2 kV (Prüfschärfegrad 4 - symmetrisch);4 kV (Prüfschärfegrad 4 - unsymmetrisch)
  • Ausgang: 1 kV (Prüfschärfegrad 3 - symmetrisch);2 kV (Prüfschärfegrad 3 - unsymmetrisch)
  • Signal: 4 kV (Prüfschärfegrad 4 - unsymmetrisch)
  • Signalisierungsarten: LED;Potenzialfreier Signalkontakt;Aktiver Signalausgang Out1 (digital, konfigurierbar);Aktiver Signalausgang Out2 (digital, analog, konfigurierbar);Remote-Kontakt;Signalerde SGnd
  • Default: geschlossen (UOut > 0,9 USet)
  • Digital: 24 V DC 1 A;30 V AC/DC 0,5 A
  • Analog: 4 mA ... 20 mA ±5 % (Bürde ≤400 Ω)
  • Signalerde SGnd: Bezugspotenzial für Out1, Out2 und Rem
  • Anzahl Phasen: 1
  • Isolationsspannung Eingang/Ausgang: 4 kV AC (Typprüfung);2 kV AC (Stückprüfung)
  • Schaltfrequenz: 85,00 kHz ... 107,00 kHz (Hilfswandler-Stufe);45,00 kHz ... 200,00 kHz (Hauptwandler-Stufe);50,00 kHz ... 500,00 kHz (PFC-Stufe)
  • MTBF (IEC 61709, SN 29500): > 908000 h (25 °C);> 539000 h (40 °C);> 243000 h (60 °C)
  • Lebensdauererwartung (Elektrolytkondensatoren): Lebensdauererwartung (Elektrolytkondensatoren)
  • Strom: 40 A
  • Temperatur: 25 °C
  • Zeit: 162000 h
  • Zusatztext: Prüfschärfegrad 2
  • Einbaumaß: Einbaumaß
  • Montagehinweis: anreihbar: PN ≥50 %, horizontal 5 mm, neben aktiven Bauteilen 15 mm, vertikal 50 mm
  • anreihbar: PN <50 %, horizontal 0 mm, vertikal oben 40 mm, vertikal unten 20 mm
  • Schutzlackiert: ja
  • Brennbarkeitsklasse nach UL 94 (Gehäuse / Klemmen): V0
  • Gehäusematerial: Metall
  • Ausführung der Haube: Rostfreier Stahl X6Cr17
  • Ausführung der Seitenteile: Aluminium
  • Einsatzhöhe: ≤ 5000 m (> 2000 m, Derating beachten)
  • Klimaklasse: 3K22 (nach EN 60721-3-3)
  • Max. zul. Luftfeuchtigkeit (Betrieb): ≤ 100 % (bei 25 °C, keine Betauung)
  • Schock: 11 ms, 15 g, je Raumrichtung (nach IEC 60068-2-27)
  • Temp Code: T4 (-40 ... +75 °C | > 60 °C, Derating: 2,5 %/K)
  • EN 61010-1: II (≤ 5000 m)
  • EN 62477-1: III (≤ 2000 m)
  • Brandschutz in Schienenfahrzeugen: Brandschutz in Schienenfahrzeugen
  • Normbezeichnung: Brandschutz in Schienenfahrzeugen
  • Explosionsfähige Atmosphäre: IEC 60079-0;IEC 60079-7;IEC 60079-11;IEC 60079-15
  • CSA: CAN/CSA-C22.2 No. 61010-2-201;CSA-C22.2 No. 107.1-16
  • SIQ: CB-Scheme (IEC 61010-1, IEC 61010-2-201)
  • Elektromagnetische Verträglichkeit: Konformität zur EMV-Richtlinie 2014/30/EU
  • Niederspannungs-Richtlinie: Konformität zur NSR-Richtlinie 2014/35/EU
  • EMV-Anforderungen Störaussendung: EN 61000-6-3;EN 61000-6-4
  • EMV-Anforderungen Störfestigkeit: EN 61000-6-1;EN 61000-6-2
  • Leitungsgeführte Störaussendung: Leitungsgeführte Störaussendung
  • Störabstrahlung: Störabstrahlung
  • DNV GL leitungsgeführte Störaussendung: DNV GL leitungsgeführte Störaussendung
  • DNV: Klasse A
  • DNV GL Störabstrahlung: DNV GL Störabstrahlung
  • Entladung statischer Elektrizität: Entladung statischer Elektrizität
  • Kontaktentladung: 8 kV (Prüfschärfegrad 4)
  • Luftentladung: 15 kV (Prüfschärfegrad 4)
  • Bemerkung: Kriterium A: 0,5 / 1 Periode
  • Kriterium B: 5 / 50 / 250 Perioden
  • Elektromagnetisches HF-Feld: Elektromagnetisches HF-Feld
  • Prüffeldstärke: 1000 A/m
  • Schnelle Transienten (Burst): Schnelle Transienten (Burst)
  • Stoßspannungsbelastung (Surge): Stoßspannungsbelastung (Surge)
  • Leitungsgeführte Beeinflussung: Leitungsgeführte Beeinflussung
  • Eingang/Ausgang/Signal: unsymmetrisch
  • Spannung: 2,5 kV
  • Magnetfeld mit energietechnischer Frequenz: Magnetfeld mit energietechnischer Frequenz
  • Spannungseinbrüche: Spannungseinbrüche
  • Spannungseinbruch: 0 %
  • Impulsförmiges Magnetfeld: Impulsförmiges Magnetfeld
  • Asymmetrische leitungsgeführte Störgrößen: Asymmetrische leitungsgeführte Störgrößen
  • Testlevel 1: 100 kHz
  • Testlevel 2: 1 MHz
  • Testlevel 3: 1,5 kHz 15 kHz (Prüfschärfegrad 4)
  • Testlevel 4: 15 kHz 150 kHz (Prüfschärfegrad 4)
  • Testlevel 5: 16,7 Hz 50 Hz 60 Hz (Prüfschärfegrad 4)
  • Testlevel 6: 150 Hz 180 Hz (Prüfschärfegrad 4)
  • Gedämpft schwingende Welle: Gedämpft schwingende Welle
  • Eingang, Ausgang (Testlevel 1): 100 kHz 1 MHz (Prüfschärfegrad 3 - symmetrisch)
  • Eingang, Ausgang (Testlevel 2): 10 MHz (Prüfschärfegrad 3 - unsymmetrisch)
  • Eingang, Ausgang (Testlevel 3): 100 kHz 1 MHz (Prüfschärfegrad 3 - unsymmetrisch)
  • Signale (Testlevel 1): 100 kHz 1 MHz (Prüfschärfegrad 3 - symmetrisch)
  • Signale (Testlevel 2): 100 kHz 1 MHz (Prüfschärfegrad 3 - unsymmetrisch)
  • Gedämpft schwingendes Magnetfeld: Gedämpft schwingendes Magnetfeld
  • Kriterien: Kriterien
  • Kriterium A: Normales Betriebsverhalten innerhalb der festgelegten Grenzen.
  • Kriterium B: Vorübergehende Beeinträchtigung des Betriebsverhaltens, die das Gerät selbst wieder korrigiert.
  • Kriterium C: Zeitweilige Beeinträchtigung des Betriebsverhaltens, die das Gerät selbst korrigiert oder durch Betätigung der Bedienelemente wiederherstellbar ist.
  • Bahnanwendungen: EN 50121-3-2;EN 50121-4;EN 50121-5;EN 50163;IEC 62236-3-2;IEC 62236-4;IEC 62236-5;EN 50155;EN 45545-2 (HL3);EN 61373 (Klasse 1B)
  • Steuereingang (konfigurierbar) Rem: Ausgangsleistung EIN/AUS (SLEEP MODE)
  • AC-Betrieb: AC-Betrieb
  • Netzform: Sternnetz
  • Landesnetzspannung typisch: 120 V AC;230 V AC
  • Spannungsart der Versorgungsspannung: DC
  • Frequenzbereich AC: 50 Hz ... 60 Hz -10 % ... +10 %
  • Frequenzbereich (fN): 50 Hz ... 60 Hz -10 % ... +10 %;16,7 Hz (nach EN 50163)
  • Schutzbeschaltung: Transientenüberspannungsschutz | Varistor, Gasableiter
  • Ableitstrom gegen PE: < 3,5 mA;1,7 mA (264 V AC, 60 Hz)
  • DC-Betrieb: DC-Betrieb
  • Derating: > 60 °C ... 70 °C (2,5 %/K)
  • Regelabweichung: < 0,5 % (Laständerung statisch 10 % ... 90 %);< 2 % (Laständerung dynamisch 10 % ... 90 %, (10 Hz));< 0,25 % (Eingangsspannungsänderung ±10 %)
  • Ausgangsleistung: 960 W;1080 W;1440 W
  • Crest Faktor: typ. 1,7 (120 V AC);typ. 1,65 (230 V AC)
  • Signal Out 1 (konfigurierbar): Signal Out 1 (konfigurierbar)
  • Signal Out 2 (konfigurierbar): Signal Out 2 (konfigurierbar)
  • Signal Relais 13/14 (konfigurierbar): Signal Relais 13/14 (konfigurierbar)
  • Einleiter/Klemmstelle flexibel mit Aderendhülse mit Kunststoffhülse min.: 0,2 mm²
  • Einleiter/Klemmstelle flexibel mit Aderendhülse mit Kunststoffhülse max.: 0,75 mm²
  • Einleiter/Klemmstelle flexibel mit Aderendhülse ohne Kunststoffhülse min.: 0,2 mm²
  • Einleiter/Klemmstelle flexibel mit Aderendhülse ohne Kunststoffhülse max.: 1,5 mm²
  • Leiterquerschnitt AWG min: 20
  • Leiterquerschnitt AWG max: 16
  • Anzugsdrehmoment max: 1,5 Nm
  • Signalausgang: Signalausgang
  • POut: > 100 % (LED leuchtet gelb, Ausgangsleistung > 960 W);> 75 % (LED leuchtet grün, Ausgangsleistung > 720 W);> 50 % (LED leuchtet grün, Ausgangsleistung > 480 W)
  • UOut: > 0,9 x USet (LED leuchtet grün);< 0,9 x USet (LED blinkt grün)
  • Einbauabstand rechts/links: 5 mm / 5 mm
  • Einbauabstand oben/unten: 50 mm / 50 mm
  • Norm - Begrenzung Netz-Oberschwingungsströme: EN 61000-3-2
  • Norm - Elektrische Sicherheit: IEC 61010-2-201 (SELV)
  • Norm - Schutzkleinspannung: IEC 61010-1 (SELV);IEC 61010-2-201 (PELV)
  • Norm - Sichere Trennung: IEC 61558-2-16;IEC 61010-2-201
  • Norm - Sicherheit für Mess-, Steuer-, Regel- und Laborgeräte: IEC 61010-1
  • Batterie Ladung: DIN 41773-1
  • Zulassung - Anforderung der Halbleiterindustrie in Bezug auf Netzspannungseinbrüche: SEMI F47-0706, EN 61000-4-11
  • EN 61558-2-16: II (≤ 5000 m)
  • UL-Zulassungen: UL Listed UL 508;UL 121201 & CSA C22.2 No. 213-17 Class I, Division 2, Groups A, B, C, D T4 (Hazardous Location)
  • EMV-Anforderungen Energieversorgung: IEC 61850-3 (G,H);EN 61000-6-5 (Schaltanlagen)
  • Oberschwingströme: Oberschwingströme
  • Flicker: Flicker
  • Anzahl der Perioden: 0,5 / 1 / 5 / 50 / 250 Perioden
  • Gedämpfte Sinusschwingungen (Ring wave): Gedämpfte Sinusschwingungen (Ring wave)
  • HART FSK Physical Layer Test Specification Compliance: Ausgangsspannung UOut konform
  • Schiffbau-Zulassung: DNV, BV
  • Eingangsspannung: min. 77 V DC
  • Schadgastest: ANSI/ISA 71.04-2013 G3 Harsh Group A
  • Funktionale Sicherheit gemäß IEC 61508: SIL 3 beantragt
  • Testlevel 7: 16,7 Hz 50 Hz 60 Hz (Prüfschärfegrad 4)
  • INMETRO: DNV 19.0187 X
Ausführung

2904618

Eingangsspannung (nominal)

110 - 300 V/DC

Typ

Primär getaktete Stromversorgung

Produkt-Art

Stromversorgung

Eingangsspannung (min.)

100 V/AC

77 V/DC

Ausgangsspannung

24 V/DC

Eingangsspannung (max.)

240 V/AC

250 V/DC

Ausgangsstrom (max.)

40 A

Ausgangsstrom (max.) - gerundet

40 A

1072 VA

Ausgangstyp (Netzteile)

Einstellbar

Phasen

1

Ausgangsspannung (nom.)

24 V/DC

Anschluss

Schrauben

Push-In-Federkraftanschluss

Abm.

(L x B x H) 140 x 120 x 130 mm

Ausgangsspannung (max.)

28 V/DC

Ausgangsspannung (min.)

24 V/DC

Betriebstemperatur (max.)

75 °C

Betriebstemperatur (max.) (Derating)

75 °C

Betriebstemperatur (min.) (Derating)

60 °C

Betriebstemperatur (min.)

-40 °C

Herst.-Teilenr.

2904618

Inhalt

1 St.

MTBF

908000 h

Netzgeräte-Besonderheiten

schutzlackiert

Breite

120 mm

Höhe

130 mm

Länge

140 mm

IP20

Max. Temperatur

75 °C

Min. Temperatur

-40 °C

Typ

QUINT4-PS/1AC/24DC/40/+

Verbrauch (StandBy)

3 W

Wirkungsgrad

94.7 %

Tiefe

140 mm

Einbauhöhe

130 mm

UKCA

Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3579793 Phoenix Contact 2904618 Stromversorgung Verbrauch (StandBy) 3 W 24 V/DC 40 A 1072 VA Inhalt 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3579793 Phoenix Contact 2904618 Stromversorgung Verbrauch (StandBy) 3 W 24 V/DC 40 A 1072 VA Inhalt 1 St.

Beschreibung

Primär getaktete Stromversorgung QUINT POWER, Schraubanschluss, Tragschienenmontage, Eingang: 1-phasig, Ausgang: 24 V DC / 40 A

Ausführung

  • Ausstattung: AC, 24..28 V, 24 V, 100..240 V, 100..240 V, 110..350 V, ja

Lieferumfang

  • Geliefert wird: Phoenix Contact Stromversorgung QUINT4-PS/1A#2904618, Verpackungseinheit: 1 Stk., EAN: 4055626909387

Hinweise

  • Achtung!
    Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.

Häufig gesuchte Hutschienen-Netzteile:

Weitere interessante Produkte

(*Alle Angaben sind zzgl. gesetzl. MwSt)
