Name: Phoenix Contact 1466614 VAL-SPP-T2-750-3+0-UT-R Überspannungsableiter Piece 1 St.
Brand: Phoenix Contact
SKU: 3568610
Availability: SoldOut

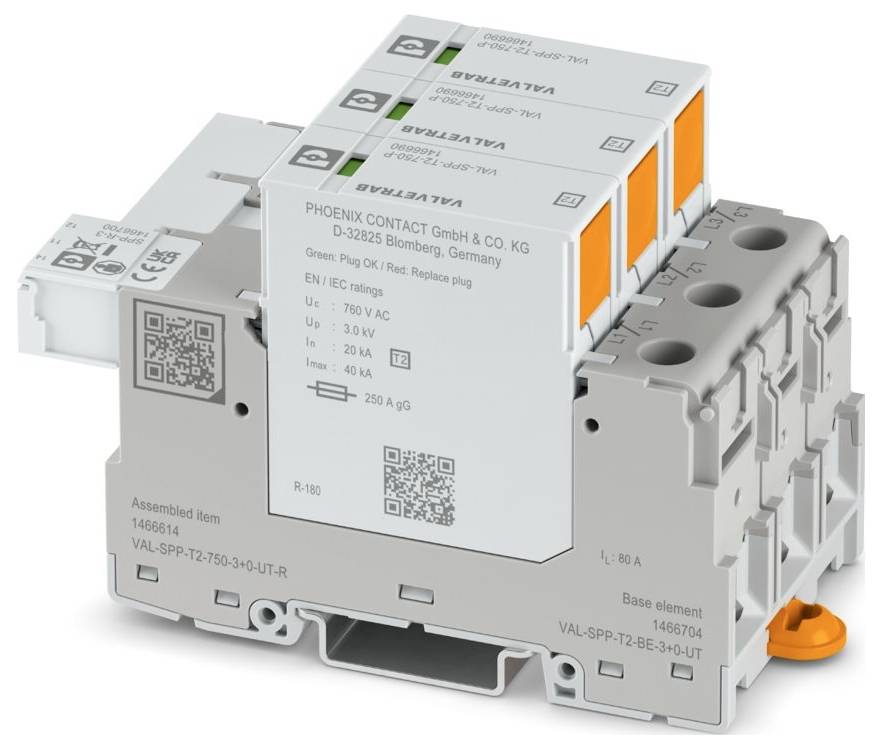

Ein graues Phoenix Contact Elektrogerät mit orangefarbenen Akzenten und QR-Codes, gekennzeichnet für Spannung und Strom, verwendet für elektrische Verbindungen.

Abbildung ähnlich

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Nicht verfügbar

Gesamt (CHF 239.95 / Stück)

CHF 239.95

inkl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Produktfamilie: VAL-SPP
IEC-Prüfklasse: II;T2
Bauform: Tragschienenmodul zweiteilig steckbar
Polzahl: 3
Meldung Überspannungsschutz defekt: optisch, Fernmeldekontakt
Nennspannung UN: 554/960 V AC ±10 % (TN-C);690 V AC ±10 % (IT)
Anzeige / Fernmeldung: Anzeige / Fernmeldung
Schaltfunktion: Wechsler
Anschlussart: Push-in-Anschluss
Schraubengewinde: M5
Anzugsdrehmoment: 30 lbf-in.
Leiterquerschnitt flexibel: 0,25 mm² ... 1,5 mm²
Leiterquerschnitt starr: 0,25 mm² ... 1,5 mm²
Leiterquerschnitt AWG: 14 ... 2
Breite: 53,4 mm
Höhe: 109,1 mm
Tiefe: 71,5 mm (inkl. Tragschiene 7,5 mm)
Teilungseinheit: 3 TE
Farbe: grau (RAL 7042);lichtgrau (RAL 7035)
Brennbarkeitsklasse nach UL 94: V-0
Material Gehäuse: PA 6.6-FR 20 % GF;PBT
Höchste Dauerspannung UC: 760 V AC
Schutzleiterstrom IPE: ≤ 1 mA
Nennableitstoßstrom In (8/20) µs: 20 kA
Gesamtableitstoßstrom ITotal (8/20) µs: 120 kA
Ansprechzeit tA: ≤ 25 ns
Erforderliche Vorsicherung maximal: 1 A (gG)
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP20C (im eingebauten Zustand)
Umgebungstemperatur (Betrieb): -40 °C ... 85 °C
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
Höhenlage: ≤ 5000 m (amsl)
Normen/Bestimmungen: EN 61643-11
Hinweis: 2012 + A11:2018
Montageart: Tragschiene: 35 mm
EN Type: T2
Stromversorgungssystem IEC: TN-C;IT
Isolationseigenschaften: Isolationseigenschaften
Überspannungskategorie: III
Verschmutzungsgrad: 2
Nennfrequenz fN: 50 Hz (60 Hz)
CTI-Wert des Materials: 600
Isolierstoff: PA 6.6-FR 20 % GF;PBT
Materialgruppe: I
Schutzpfade: L-L;L-G
Standby-Leistungsaufnahme PC: ≤ 1200 mVA
Maximaler Ableitstoßstrom Imax (8/20) µs: 40 kA
Schutzpegel Up: ≤ 3 kV
Restspannung Ures: ≤ 3 kV (bei In);≤ 2,7 kV (bei 10 kA);≤ 2,5 kV (bei 5 kA);≤ 2,3 kV (bei 3 kA)
TOV-Verhalten bei UT: 1005 V AC (5 s / withstand mode);1316 V AC (120 min / safe failure mode)
Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 %
Schock (Betrieb): 25g (Halbsinus / 11 ms / 3x ±X, ±Y, ±Z)
Vibration (Betrieb): 5g (10 ... 500 Hz / 2,5 h / X, Y, Z)
UL-Spezifikationen: UL-Spezifikationen
Energieverteilungssystem: Delta
Nennfrequenz: 50/60 Hz
SPD Typ: 4CA
Benennung Anschluss: Defektfernmeldekontakt
Betriebsspannung: 250 V AC
Abisolierlänge: 8 mm
Defektfernmeldekontakt: Defektfernmeldekontakt
Nennlaststrom IL: 80 A (25 mm²)
Kurzschlussfestigkeit ISCCR: 25 kA
Maximale Vorsicherung bei V‑Durchgangsverdrahtung: 80 A (gG)
Maximale Vorsicherung bei Stichleitungsverdrahtung: 250 A (gG)
Maximale Dauerspannung MCOV (L-G): 750 V AC
Nennspannung: 600 V AC
Gemessene Begrenzungsspannung MLV (L-G): 3120 V
UL Anzeige / Fernmeldung: UL Anzeige / Fernmeldung
Betriebsstrom AC: 5 mA AC ... 1 A AC
UL-Anschlussdaten: UL-Anschlussdaten
Maximale Dauerspannung MCOV (L-L): 1500 V AC
Gemessene Begrenzungsspannung MLV (L-L): 6240 V
Allgemein: Allgemein
Nennableitstoßstrom In: 20 kA
2 Leiter gleichen Querschnitts flexibel m. TWIN-Aderendhülse mit Kunststoffhülse: 1,5 mm² ... 16 mm²
Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse: 0,25 mm² ... 1,5 mm²
Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse: 0,25 mm² ... 0,75 mm²
Isolierungsart: Zwischen Haupt- und Hilfsstromkreis hat das Produkt doppelte / verstärkte Isolation.
Umgebungstemperatur (Montage): -5 °C ... 50 °C
Betriebsspannung AC: 5 V AC ... 250 V AC (≤ 2000 m (amsl));5 V AC ... 150 V AC (≤ 5000 m (amsl))
Betriebsspannung DC: 30 V DC
Betriebsstrom DC: 200 mA DC

Produkt-Art: Überspannungsableiter

Nennspannung: 600 V/AC

Ansprechzeit (Details): ≤ 25 ns

Ausführung: Tragschienenmodul zweiteilig steckbar

Betriebstemperatur: -40 ... 85 °C

: IP20C (im eingebauten Zustand)

Herst.-Teilenr.: 1466614

Typ: 2

Normen: EN 61643-11 Hinweis: 2012 + A11:2018

Abm.: (B x H x T) 53.4 x 109.1 x 71.5 mm

Breite: 53.4 mm

Höhe: 109.1 mm

Tiefe: 71.5 mm

Inhalt: 1 St.

Verpackungsart: Piece

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Ableitstrom

Phoenix Contact 1076468 VAL-SEC-T2-4+0-440-FM Überspannungsableiter 40 kA 1 St.

Bestell-Nr.:3562952

Lieferung Di., 24. Nov.

54 StückConrad Electronic

40 kA

Stück

Min.: 1

Vielfache: 1

CHF 233.95^*

Phoenix Contact 1180145 VAL-EV-T2 280/3+1-R Überspannungsableiter 40 kA 1 St.

Bestell-Nr.:3565643

Nicht verfügbar

Conrad Electronic

40 kA

Stück

Min.: 1

Vielfache: 1

CHF 315.95^*

Phoenix Contact 1248960 VAL-MS 230/3+1 FM-PT Überspannungsableiter 40 kA Piece 1 St.

Bestell-Nr.:3568095

Nicht verfügbar

Conrad Electronic

40 kA

Stück

Min.: 1

Vielfache: 1

CHF 277.95^*

Phoenix Contact 1248961 VAL-MS 230/3+1-PT Überspannungsableiter Piece 1 St.

Bestell-Nr.:3568084

Nicht verfügbar

Conrad Electronic

Stück

Min.: 1

Vielfache: 1

CHF 275.95^*

Phoenix Contact 1376160 VAL-MB-T2-750DC-2+V-R Überspannungsableiter Überspannungsschutz für: Photovoltaik-Anlage 40 kA Piece 1 St.

Bestell-Nr.:3588066

Nicht verfügbar

Conrad Electronic

40 kA

Stück

Min.: 1

Vielfache: 1

CHF 307.95^*

Phoenix Contact 1376162 VAL-MB-T2-1000DC-2+V-R Überspannungsableiter Überspannungsschutz für: Photovoltaik-Anlage 40 kA Piece 1 St.

Bestell-Nr.:3588068

Nicht verfügbar

Conrad Electronic

40 kA

Stück

Min.: 1

Vielfache: 1

CHF 273.95^*

Phoenix Contact 1466209 VAL-SPP-T2-275-1+0-UT Überspannungsableiter 20 kA Piece 1 St.

Bestell-Nr.:3588266

Nicht verfügbar

Conrad Electronic

20 kA

Stück

Min.: 1

Vielfache: 1

CHF 63.95^*

Phoenix Contact 1466210 VAL-SPP-T2-275-1+0-UT-R Überspannungsableiter Überspannungsschutz für: Verteilerschrank 20 kA 1 St.

Bestell-Nr.:3588256

Nicht verfügbar

Conrad Electronic

20 kA

Stück

Min.: 1

Vielfache: 1

CHF 81.95^*

Phoenix Contact 1466558 VAL-SPP-T2-335-1+0-UT Überspannungsableiter 20 kA Piece 1 St.

Bestell-Nr.:3568472

Nicht verfügbar

Conrad Electronic

20 kA

Stück

Min.: 1

Vielfache: 1

CHF 67.95^*

Phoenix Contact 1466578 VAL-SPP-T2-335-1+0-UT-R Überspannungsableiter 20 kA Piece 1 St.

Bestell-Nr.:3568498

Nicht verfügbar

Conrad Electronic

20 kA

Stück

Min.: 1

Vielfache: 1

CHF 81.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 3568610 Phoenix Contact 1466614 VAL-SPP-T2-750-3+0-UT-R Überspannungsableiter Piece 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3568610 Phoenix Contact 1466614 VAL-SPP-T2-750-3+0-UT-R Überspannungsableiter Piece 1 St.

Beschreibung

Steckbarer Überspannungsableiter, gem. Typ 2 / Class II, für 3-phasige Stromversorgungsnetze mit kombiniert verlegtem PE und N in einem Leiter (4-Leitersystem: L1, L2, L3, PEN), mit Fernmeldekontakt.
