Name: Phoenix Contact 1395808 Stromversorgung 24 V/DC 10 A 285 VA
Brand: Phoenix Contact
SKU: 3588083
Availability: SoldOut

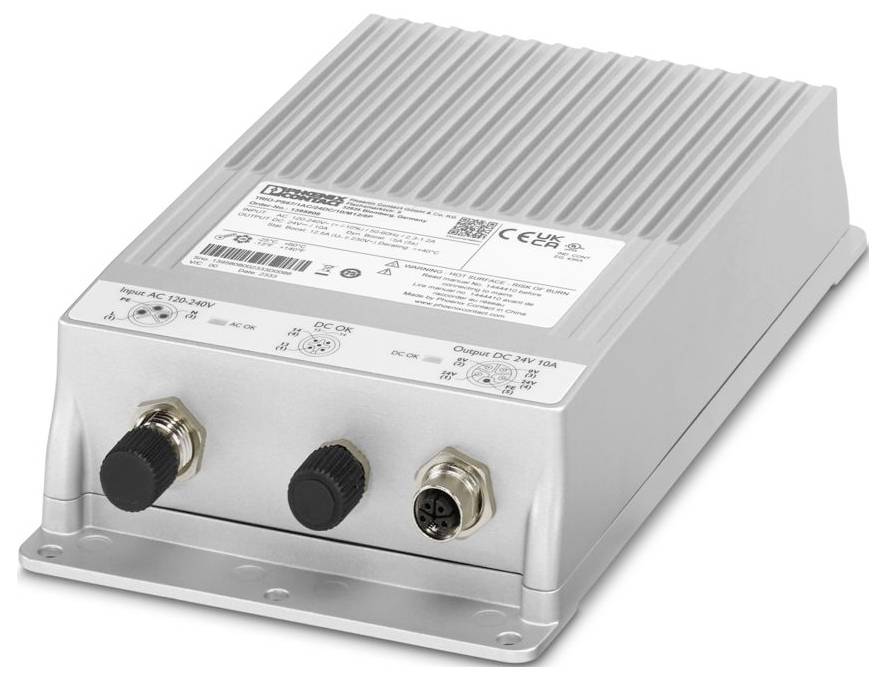

Ein silbernes elektronisches Gerät mit zwei schwarzen Anschlüssen und einem runden Anschluss auf der Vorderseite, auf dem oben verschiedene technische Bezeichnungen angebracht sind.

Abbildung ähnlich

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Nicht verfügbar

Gesamt (CHF 255.95 / Stück)

CHF 255.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 30.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Stromversorgung

Ausgang 24 V/DC / 10 A
Leistung 285 VA
Steckverbinder

Technische Daten

Produktfamilie: TRIO POWER
Polzahl: 5
Anschlussart: M12-Rundsteckverbinder
Breite: 136 mm
Höhe: 240 mm
Tiefe: 53 mm
Farbe: grün
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP67
Umgebungstemperatur (Betrieb): -25 °C ... 60 °C
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
Normen/Bestimmungen: EN 61000-6-3
Montageart: Wandmontage
Isolationseigenschaften: Isolationseigenschaften
Überspannungskategorie: Überspannungskategorie
Verschmutzungsgrad: 3
Zulässige Luftfeuchtigkeit (Betrieb): ≤ 100 % (bei 25 °C, keine Betauung)
Vibration (Betrieb): < 15 Hz, Amplitude ±2,5 mm (nach IEC 60068-2-6);15 Hz ... 150 Hz, 4g, 90 min.
Frequenzbereich: 0,15 MHz ... 80 MHz
Kennzeichnung: UL/C-UL Listed UL 61010-2-201
Durchmesser: 5,6 mm
Schutzklasse: I
Frequenz: 50 Hz
Eingangsnennspannungsbereich: 132 V DC ... 250 V DC
Eingangsspannungsbereich: 120 V AC ... 240 V AC ±10 %
Spannungsfestigkeit max.: ≤ 300 V AC 15 s
Einschaltstromstoß: ≤ 25 A (typisch)
Einschaltstromstoßintegral (I2t): < 0,5 A2s
Einschaltstromstoßbegrenzung: typ. 25 A (nach 1 ms)
Netzausfallüberbrückungszeit: > 17 ms
Stromaufnahme: 2,1 A (132 V DC);1,1 A (250 V DC)
Nennleistungsaufnahme: 285 VA
Einschaltzeit: < 1 s
Eingangssicherung: 6,3 A (intern (Geräteschutz))
Auswahl geeigneter Sicherung für den Eingangsschutz: 6 A ... 16 A (US/CAN: branch circuit protection  20 A) (Charakteristik B, C, D, K oder vergleichbar)
Wirkungsgrad: typ. 91 % (120 V AC);typ. 92 % (230 V AC)
Nennausgangsspannung: 24 V DC ±1 % (PELV)
Nennausgangsstrom (IN): 10 A
Statischer Boost (IStat.Boost): 12,5 A (UN  230 V AC / 220 V DC)
Dynamischer Boost (IDyn.Boost): 15 A (5 s)
Kurzschlussfest: ja
Rückspeisefestigkeit: ≤ 35 V DC
Schutz gegen Überspannung am Ausgang (OVP): ≤ 30 V DC
Restwelligkeit: ≤ 10 mVSS
Anstiegszeit: ≤ 12 ms (UOUT (10 % ... 90 %))
Serienschaltbarkeit: ja
Verlustleistung Leerlauf maximal: < 2 W (120 V AC);< 2 W (230 V AC)
Verlustleistung Nennlast maximal: < 25 W (120 V AC);< 21 W (230 V AC)
Parallelschaltbarkeit: ja, zur Redundanz und Leistungserhöhung
Absicherung (sekundärseitig): elektronisch
Eingang: 2 kV (Prüfschärfegrad 4 - symmetrisch);4 kV (Prüfschärfegrad 4 - unsymmetrisch)
Ausgang: 1 kV (Prüfschärfegrad 3 - symmetrisch);2 kV (Prüfschärfegrad 3 - unsymmetrisch)
Signal: 1 kV (Prüfschärfegrad 2 - unsymmetrisch)
Signalisierungsarten: LED;Potenzialfreier Signalkontakt
Default: geschlossen
Digital: 30 V AC 30 V DC 100 mA
Anzahl Phasen: 1
Isolationsspannung Eingang/Ausgang: 3 kV AC (Typprüfung);1,5 kV AC (Stückprüfung)
MTBF (IEC 61709, SN 29500): > 850000 h (25 °C);> 460000 h (40 °C);> 190000 h (60 °C)
Artikelabmessungen: Artikelabmessungen
Einbaumaß: Einbaumaß
Schutzlackiert: nein
Brennbarkeitsklasse nach UL 94 (Gehäuse / Klemmen): V0
Gehäusematerial: Metall
Einsatzhöhe: ≤ 4000 m (> 2000 m, Derating: 10 %/1000 m)
Klimaklasse: 4K26 (EN 60721-3-4)
Max. zul. Luftfeuchtigkeit (Betrieb): ≤ 100 % (bei 25 °C, keine Betauung)
Schock: 18 ms, 30g, je Raumrichtung (nach IEC 60068-2-27)
EN 61010-1: III (≤ 2000 m);II (≤ 4000 m)
Normbezeichnung: Schutzarten durch Gehäuse (IP-Code)
Schutzkleinspannung: Schutzkleinspannung
UL: UL
Elektromagnetische Verträglichkeit: Konformität zur EMV-Richtlinie 2014/30/EU
Niederspannungs-Richtlinie: Konformität zur NSR-Richtlinie 2014/35/EU
Leitungsgeführte Störaussendung: Leitungsgeführte Störaussendung
Störabstrahlung: Störabstrahlung
Entladung statischer Elektrizität: Entladung statischer Elektrizität
Kontaktentladung: 6 kV (Prüfschärfegrad 3)
Bemerkung: Kriterium A
Elektromagnetisches HF-Feld: Elektromagnetisches HF-Feld
Prüffeldstärke: 10 V/m (Prüfschärfegrad 3)
Schnelle Transienten (Burst): Schnelle Transienten (Burst)
Stoßspannungsbelastung (Surge): Stoßspannungsbelastung (Surge)
Leitungsgeführte Beeinflussung: Leitungsgeführte Beeinflussung
Spannung: 230 V AC
Spannungseinbrüche: Spannungseinbrüche
Spannungseinbruch: 0 %
Kriterien: Kriterien
Kriterium A: Normales Betriebsverhalten innerhalb der festgelegten Grenzen.
Kriterium B: Vorübergehende Beeinträchtigung des Betriebsverhaltens, die das Gerät selbst wieder korrigiert.
Kriterium C: Zeitweilige Beeinträchtigung des Betriebsverhaltens, die das Gerät selbst korrigiert oder durch Betätigung der Bedienelemente wiederherstellbar ist.
Umgebungstemperatur (Startup type tested): -40 °C
AC-Betrieb: AC-Betrieb
Netzform: Sternnetz (TN, TT, IT (PE))
Landesnetzspannung typisch: 120 V AC;230 V AC
Spannungsart der Versorgungsspannung: DC
Frequenzbereich AC: 50 Hz ... 60 Hz ±10 %
Frequenzbereich (fN): 50 Hz ... 60 Hz ±10 %
Schutzbeschaltung: Transientenüberspannungsschutz | Varistor
Leistungsfaktor (cos phi): > 93
Ableitstrom gegen PE: < 3,5 mA
DC-Betrieb: DC-Betrieb
Derating: > 40 °C ... 50 °C (1 % / K)
Regelabweichung: < 1 % (Laständerung statisch 10 % ... 90 %);< 3 % (Laständerung dynamisch 10 % ... 90 %, 10 Hz);< 0,1 % (Eingangsspannungsänderung ±10 %)
Ausgangsleistung: 240 W;300 W;360 W (5 s)
Einbauabstand rechts/links: 10 mm / 10 mm
Einbauabstand oben/unten: 0 mm / 100 mm
Oberschwingströme: Oberschwingströme
Anzahl der Perioden: 1 Periode
Ausführung der Gehäuse: Aluminium (AlMg3)
Störaussendung: Störaussendung
Störfestigkeit: Störfestigkeit nach EN 61000-6-1 (Wohnbereich), EN 61000-6-2 (Industriebereich)
Abschaltspannung: < 95 V DC
Signalausgang: LED-Statusanzeige: Signalausgang: LED-Statusanzeige
Benennung Signalisierung: DC OK
Statusanzeige: LED
Eingang/Ausgang: unsymmetrisch
Funkstörspannung nach EN 55011: EN 55011 (EN 55022) Klasse B Einsatzgebiet Industrie und Wohnbereich
Funkstörstrahlung nach EN 55011: EN 55011 (EN 55022) Klasse B Einsatzgebiet Industrie und Wohnbereich
Elektrische Sicherheit: Elektrische Sicherheit
Sichere Trennung: Sichere Trennung
Einschaltspannung: ≥ 95 V DC
Derating Statischer BOOST: > 40 °C ... 50 °C 1 %/K> 50 ... 60 °C 0,22 %/K (UN  230 V AC / 220 V DC, PStat.Boost = PN x 1,25)
Signal Relais 13/14: Signal Relais 13/14
Kodierung: A
Verriegelungsart: M12
AC OK: ACIn > 0,45 x ACN (ACN = 108 V AC)
DC OK: UOUT > 0,9 x UN (UN = 24 V DC)
Bohrloch: Bohrloch
Stromversorgungsgeräte für Niederspannung mit Gleichstromausgang: Stromversorgungsgeräte für Niederspannung mit Gleichstromausgang
Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte: Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte
Grenzwerte für Oberschwingungsströme: Grenzwerte für Oberschwingungsströme
Schutzarten durch Gehäuse (IP-Code): Schutzarten durch Gehäuse (IP-Code)

Produkt-Art: Stromversorgung

Eingangsspannung (max.): 240 V/AC
250 V/DC

Ausgangsstrom (max.): 10 A

Ausgangsstrom (max.) - gerundet: 10 A

Eingangsspannung (min.): 120 V/AC
132 V/DC

Abm.: (L x B x H) 53 x 136 x 240 mm

Ausgangsspannung (max.): 24 V/DC

Anschluss: Steckverbinder

: 285 VA

: IP67

Schutzklasse: I

Betriebstemperatur (max.): 60 °C

Betriebstemperatur (min.): -25 °C

Betriebstemperatur: -25 °C - 60 °C

Breite: 136 mm

Höhe: 240 mm

Länge: 53 mm

Typ: TRIO-PS67/1AC/24DC/10/M12/5P

Tiefe: 53 mm

Einbauhöhe: 240 mm

UKCA: Ja
