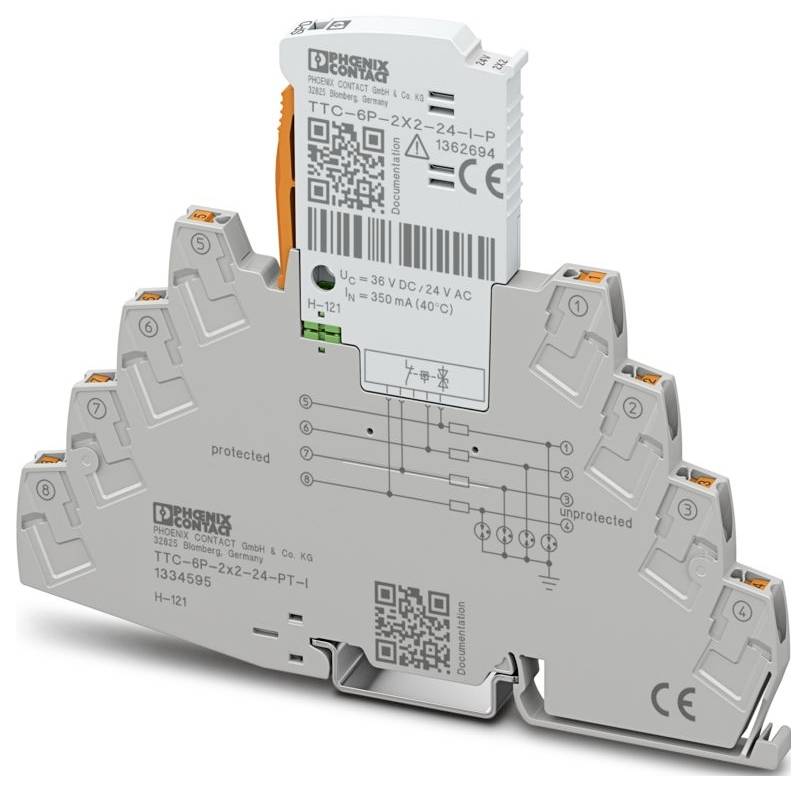

Phoenix Contact 1334595 TTC-6P-2X2-24-PT-I Überspannungsschutzgerät 1 St.
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Gesamt (CHF 171.95 / Stück)
CHF 171.95
inkl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Produktfamilie: TERMITRAB complete
- IEC-Prüfklasse: C1;C2;C3;D1
- Bauform: Tragschienenmodul zweiteilig steckbar
- Meldung Überspannungsschutz defekt: optisch
- Nennspannung UN: 24 V DC;24 V AC
- Anschlussart: Push-in-Anschluss
- Leiterquerschnitt flexibel: 0,2 mm² ... 2,5 mm²
- Leiterquerschnitt starr: 0,2 mm² ... 4 mm²
- Leiterquerschnitt AWG: 24 ... 12
- Breite: 6,2 mm +0,1 mm
- Höhe: 125 mm
- Tiefe: 100 mm (inkl. Tragschiene 7,5 mm)
- Brennbarkeitsklasse nach UL 94: V-0
- Material Gehäuse: PBT
- Mechanische Daten: Mechanische Daten
- Offene Seitenwand: Nein
- Wirkungsrichtung: Line-Line & Line-Earth Ground
- Höchste Dauerspannung UC: 36 V DC;26 V AC
- Bemessungsstrom: 300 mA (40 °C)
- Betriebswirkstrom IC bei UC: ≤ 5 µA
- Schutzleiterstrom IPE: ≤ 5 µA
- Gesamtableitstoßstrom ITotal (8/20) µs: 15 kA
- Schutzpegel Up (Ader-Ader): ≤ 80 V (C1 - 1 kV / 500 A);≤ 160 V (C2 - 10 kV / 5 kA);≤ 55 V (C3 - 25 A)
- Schutzpegel Up (Ader-Erde): ≤ 950 V (C1 - 1 kV / 500 A);≤ 850 V (C2 - 10 kV / 5 kA);≤ 700 V (C3 - 25 A)
- Kapazität (Ader-Ader): typ. 2 nF
- Widerstand pro Pfad: 3,3 Ω ±20 %
- Erforderliche Vorsicherung maximal: 315 mA (FF)
- Stoßstromfestigkeit (Ader-Erde): C1 - 1 kV / 500 A;C2 - 10 kV / 5 kA;C3 - 100 A;D1 - 1 kA
- Umgebungsbedingungen: Umgebungsbedingungen
- Schutzart: IP20
- Umgebungstemperatur (Betrieb): -40 °C ... 85 °C
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
- Höhenlage: ≤ 4000 m (amsl)
- Normen/Bestimmungen: EN 61643-21
- Hinweis: 2001 + A1:2009 + A2:2013
- Montageart: Tragschiene: TH 35 - 7,5 mm
- Isolationseigenschaften: Isolationseigenschaften
- Überspannungskategorie: III
- Verschmutzungsgrad: 2
- Isolierstoff: PBT
- Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 %
- Nennableitstoßstrom In (8/20) µs (Ader-Erde): 8 kA
- Impulsableitstoßstrom Iimp (10/350) µs (Ader-Erde): 1 kA
- Ansprechzeit tA (Ader-Erde): ≤ 100 ns
- Zusätzliche technische Daten: Zusätzliche technische Daten
- Farbe (Stecker): lichtgrau (RAL 7035)
- Farbe (Basiselement): grau (RAL 7042)
- Impuls-Rücksetzzeit (Ader-Erde): ≤ 25 ms
- Max. Gesamtableitstoßstrom I total max (8/20) µs: 20 kA
- Ansprechzeit tA (Ader-Ader): ≤ 1 ns
- Einfügungsdämpfung aE, sym.: typ. 0,3 dB (≤ 200 kHz / 150 Ω)
- Grenzfrequenz fg (3 dB), sym. im 150 Ω-System: > 900 kHz
- Stoßstromfestigkeit (Ader-Ader): C1 - 1 kV / 500 A;C2 - 10 kV / 5 kA;C3 - 100 A
- Ausgangsspannungsbegrenzung bei 1 kV/µs (Ader-Ader): ≤ 50 V
- Produkt-Art
Überspannungsschutzgerät
- Ansprechzeit (Details)
≤ 1 ns
- Ausführung
Tragschienenmodul zweiteilig steckbar
- Betriebstemperatur
-40 °C ... 85 °C °C
IP20
- Herst.-Teilenr.
1334595
- Typ
TTC-6P-2X2-24-PT-I
- Normen
EN 61643-21
- Abm.
(B x H x T) 6.2 x 125 x 100 mm
- Breite
6.2 mm
- Höhe
125 mm
- Tiefe
100 mm
- Inhalt
1 St.
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3587919 Phoenix Contact 1334595 TTC-6P-2X2-24-PT-I Überspannungsschutzgerät 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3587919 Phoenix Contact 1334595 TTC-6P-2X2-24-PT-I Überspannungsschutzgerät 1 St.
Beschreibung
Überspannungsschutzgerät
Ausführung
- Ausstattung: 24 V
Lieferumfang
- Geliefert wird: Phoenix Contact Überspannungsschutzgerät TTC-6P-2X2-24-PT-I, Verpackungseinheit: 1 Stk., EAN: 4063151633554
Hinweise
- Sicherheitsrelevantes Bauteil - Installation nur durch Fachhandwerker
