Phoenix Contact 1106014 TTC-6P-4-24DC-PT-I Überspannungsschutzgerät 1 St.

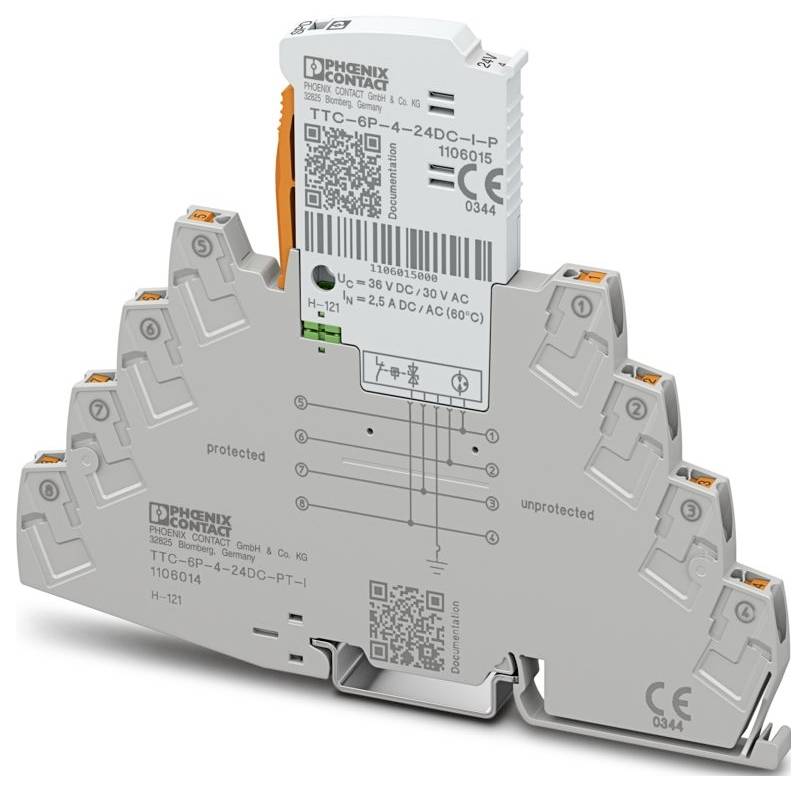

Phoenix Contact 1106014 TTC-6P-4-24DC-PT-I Überspannungsschutzgerät 1 St.-0
Abbildung ähnlich
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Nicht verfügbar
Gesamt (CHF 185.95 / Stück)
CHF 185.95
steuerfreie IGL inkl. MwSt.
zzgl. CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
ohne weitere Versandkosten
Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Überspannungsschutzgerät

  • 24 V, 30 V, 36 V, 5 kA, 2,5 A, 100 V, 900 V, sonstige, Klemme, Mit Fernmeldekontakt: nein, optisch, Explosionsgeprüfte Ausführung: nein

Technische Daten

  • Produktfamilie: TERMITRAB complete
  • IEC-Prüfklasse: C1;C2;C3;D1
  • Bauform: Tragschienenmodul zweiteilig steckbar
  • Meldung Überspannungsschutz defekt: optisch
  • Nennspannung UN: 24 V DC;24 V AC
  • Anschlussart: Push-in-Anschluss
  • Leiterquerschnitt flexibel: 0,2 mm² ... 2,5 mm²
  • Leiterquerschnitt starr: 0,2 mm² ... 4 mm²
  • Leiterquerschnitt AWG: 24 ... 12
  • Breite: 6,2 mm +0,1 mm
  • Höhe: 125 mm
  • Tiefe: 100 mm (inkl. Tragschiene 7,5 mm)
  • Brennbarkeitsklasse nach UL 94: V-0
  • Material Gehäuse: PBT
  • Mechanische Daten: Mechanische Daten
  • Offene Seitenwand: Nein
  • Wirkungsrichtung: Line-Line & Line-Earth Ground
  • Höchste Dauerspannung UC: 36 V DC;30 V AC
  • Bemessungsstrom: 2,5 A (60 °C, für isolierte Systeme)
  • Betriebswirkstrom IC bei UC: ≤ 5 µA
  • Schutzleiterstrom IPE: ≤ 1 µA
  • Gesamtableitstoßstrom ITotal (8/20) µs: 10 kA
  • Schutzpegel Up (Ader-Ader): ≤ 100 V (C1 - 0,7 kV / 350 A);≤ 100 V (C3 - 50 A);≤ 80 V (C3 - 25 A)
  • Schutzpegel Up (Ader-Erde): ≤ 900 V (C1 - 1 kV / 500 A);≤ 900 V (C2 - 10 kV / 5 kA)
  • Kapazität (Ader-Ader): typ. 30 pF
  • Kapazität (Ader-Erde): typ. 30 pF
  • Widerstand pro Pfad: 0,03 Ω
  • Erforderliche Vorsicherung maximal: 2,5 A (F)
  • Stoßstromfestigkeit (Ader-Erde): C1 - 1 kV / 500 A;C2 - 10 kV / 5 kA;C3 - 100 A;D1 - 500 A
  • Umgebungsbedingungen: Umgebungsbedingungen
  • Schutzart: IP20
  • Umgebungstemperatur (Betrieb): -40 °C ... 85 °C
  • Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
  • Höhenlage: ≤ 6000 m (amsl)
  • Normen/Bestimmungen: EN 61643-21
  • Hinweis: 2001 + A1:2009 + A2:2013
  • Montageart: Tragschiene: TH 35 - 7,5 mm
  • Isolationseigenschaften: Isolationseigenschaften
  • Überspannungskategorie: III
  • Verschmutzungsgrad: 2
  • Isolierstoff: PBT
  • Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 %
  • Nennableitstoßstrom In (8/20) µs (Ader-Erde): 5 kA
  • Impulsableitstoßstrom Iimp (10/350) µs (Ader-Erde): 0,5 kA
  • Ansprechzeit tA (Ader-Erde): ≤ 100 ns
  • Zusätzliche technische Daten: Zusätzliche technische Daten
  • Farbe (Stecker): lichtgrau (RAL 7035)
  • Farbe (Basiselement): grau (RAL 7042)
  • Max. Gesamtableitstoßstrom I total max (8/20) µs: 20 kA (1x)
  • EN 61643-21: EN 61643-21
  • Nennableitstoßstrom In (8/20) µs (Ader-Ader): 350 A
  • Ansprechzeit tA (Ader-Ader): ≤ 1 ns
  • Einfügungsdämpfung aE, sym.: typ. 0,3 dB (≤ 12 MHz / 150 Ω)
  • Grenzfrequenz fg (3 dB), sym. im 150 Ω-System: > 60 MHz
  • Stoßstromfestigkeit (Ader-Ader): C1 - 700 V / 350 A;C3 - 50 A
  • Konformität/Zulassungen: Konformität/Zulassungen
  • UL, USA / Kanada: Class I, Div. 2, Groups A, B, C, D T4A
Produkt-Art

Überspannungsschutzgerät

Ansprechzeit (Details)

1 ns

Ausführung

Tragschienenmodul zweiteilig steckbar

Betriebstemperatur

-40 ... 85 °C

IP20

Herst.-Teilenr.

1106014

Typ

TTC-6P-4-24DC-PT-I

Abm.

(B x H x T) 6.2 x 125 x 100 mm

Breite

6.2 mm

Höhe

125 mm

Tiefe

100 mm

Inhalt

1 St.

UKCA

Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3563984 Phoenix Contact 1106014 TTC-6P-4-24DC-PT-I Überspannungsschutzgerät 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3563984 Phoenix Contact 1106014 TTC-6P-4-24DC-PT-I Überspannungsschutzgerät 1 St.

Beschreibung

Überspannungsschutzgerät

Ausführung

  • Ausstattung: 24 V, 24 V, 30 V, 36 V

Lieferumfang

  • Geliefert wird: Phoenix Contact Überspannungsschutzgerät TTC-6P-4-24DC-PT-I, Verpackungseinheit: 1 Stk., EAN: 4055626997100

Hinweise

  • Sicherheitsrelevantes Bauteil - Installation nur durch Fachhandwerker
