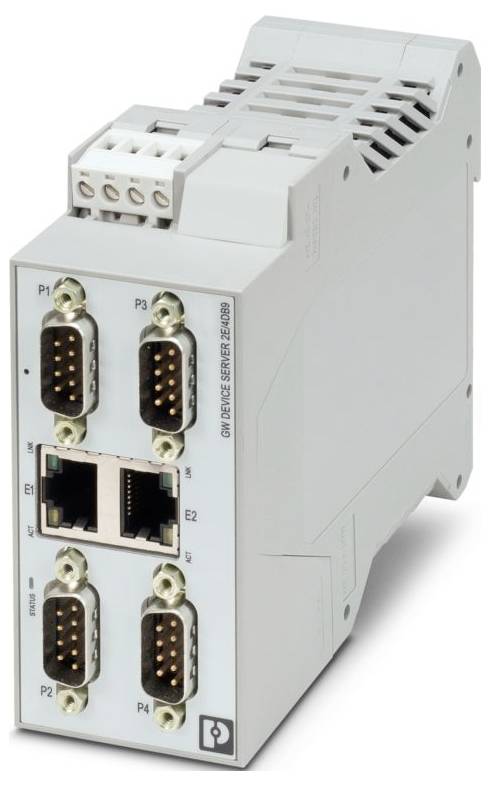

Name: Phoenix Contact 1105710 GW PN/MODBUS 2E/4DB9 Schnittstellen-Wandler RJ-45, Sub-D9 1 St.
Brand: Phoenix Contact
SKU: 3564228
Availability: BackOrder

Phoenix Contact 1105710 GW PN/MODBUS 2E/4DB9 Schnittstellen-Wandler RJ-45, Sub-D9 1 St.-0

Abbildung ähnlich

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 27. Nov.

Anzahl

Stück

Gesamt (CHF 1'309.95 / Stück)

CHF 1'414.95

-7 %

CHF 1'309.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 100.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Anschlussart: D-SUB-9-Stecker
Anzugsdrehmoment: 0,5 Nm ... 0,6 Nm
Leiterquerschnitt flexibel: 0,20 mm² ... 2,50 mm²
Leiterquerschnitt AWG: 24 ... 12
Breite: 45 mm
Höhe: 99 mm
Tiefe: 115 mm
Farbe: grau
Material Gehäuse: PA 6.6
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP20
Umgebungstemperatur (Betrieb): -40 °C ... 70 °C
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 80 °C
Höhenlage: < 2000 m
Normen/Bestimmungen: EN 55022, EN 55024
Montageart: Tragschienenmontage
Zulässige Luftfeuchtigkeit (Betrieb): 10 % ... 95 % (keine Betauung)
Konformität/Zulassungen: Konformität/Zulassungen
ATEX: DEMKO 18ATEX 2026X: II 3 G
Ex ec IIC T4 Gc
IECEx: IECEx UL 18.0023X
Ex ec IIC T4 Gc
UL, USA / Kanada: Class I, Div. 2, Groups A, B, C, D T4A
Übertragungslänge: ≤ 1200 m
Versorgungsspannungsbereich: 10,8 V DC ... 30 V DC (über steckbare Schraubklemme COMBICON)
Zulässige Luftfeuchtigkeit (Lagerung/Transport): 5 % ... 95 % (keine Betauung)
Hinweis zur Anwendung: Nur für den industriellen Einsatz
Signal: Ethernet;PROFINET;Modbus
Funktion: Funktion
Elektromagnetische Verträglichkeit: Konformität zur EMV-Richtlinie 2014/30/EU
Störabstrahlung: Störabstrahlung
Schadgastest: ISA-S71.04-1985 G3 Harsh Group A
Störfestigkeit: EN 61000-6-2:2005
Unterstützte Protokolle: PROFINET, Modbus ASCII/RTU/TCP
Abschlusswiderstand: 120 Ω (konfigurierbar)
Versorgung: Versorgung
Vibrationsfestigkeit nach EN 60068-2-6/IEC 60068-2-6: :
Schock nach EN 60068-2-27/IEC 60068-2-27: :
Stromaufnahme typisch: 110 mA (24 V DC)
Stromaufnahme maximal: 120 mA (24 V DC)
Anzahl der Kanäle: 2
Nutzungsbeschränkung: Nutzungsbeschränkung
EMV-Hinweis: EMV: Klasse-A-Produkt, siehe Herstellererklärung im Downloadbereich
UL, USA: UL 61010-1
CCCex -Hinweis: Der Einsatz in explosionsgefährdeten Bereichen ist in China nicht erlaubt.
Ex-Daten: Ex-Daten
Management: Web-based Management
Anzahl der Anschlüsse: 4
Galvanische Trennung: IEC UL 61010-1 (VCC // Ethernet)
MTBF: 63,5 Jahre (Telcordia-Standard, Temperatur: 25 °C, Belastung: 50 %, Umweltfaktor = 1,0);42,3 Jahre (Telcordia-Standard, Temperatur: 40 °C, Belastung: 50 %, Umweltfaktor = 1,5)
Serielle Übertragungsrate: 0,3 / 0,6 / 1,2 / 2,4 / 4,8 / 9,6 / 19,2 / 38,4 / 57,6 / 115,2 / 230,4 kBit/s
Prüfspannung Datenschnittstelle/Datenschnittstelle: 1,5 kVeff (50 Hz, 1 min.)
Prüfspannung Datenschnittstelle/Versorgung: 1,5 kVeff (50 Hz, 1 min.);1,5 kVeff
Status- und Diagnoseanzeigen: LEDs: Status, ACT/LNK (Ethernet-Datenverkehr)
Webserver: ja
Hilfsprotokolle: ARP, DHCP (Client), PING
Daten: RS-232: Daten: RS-232
Pinbelegung: 3, 5, 7
Dateiformat/Kodierung: 5/6/7/8 Datenbits, 1/2 Stopbit, Parität Keine/Gerade/Ungerade/Markiert/Leer
Datenflusskontrolle/Protokolle: Software-Handshake, Xon/Xoff oder Hardware-Handshake RTS/CTS
Daten: RS-422: Daten: RS-422
Daten: RS-485: Daten: RS-485
Modbus/TCP-Client: Modbus/TCP-Client
Anzahl der Modbus TCP-Clients: 96
Daten: PROFINET, MODBUS TCP: Daten: PROFINET, MODBUS TCP

Produkt-Art: Schnittstellen-Wandler

Schnittstellen: RJ-45
Sub-D9

Typ: GW PN/MODBUS 2E/4DB9

Max. Betriebstemperatur: 70 °C

Min. Betriebstemperatur: -40 °C

Betriebstemperatur: -40 bis 70 °C

Abm.: (B x H x T) 45 x 99 x 115 mm

Max. Stromaufnahme: 120 mA

Höhe: 99 mm

Breite: 45 mm

Herst.-Teilenr.: 1105710

Ausführung: Tragschienenmontage

Schnittstellen: RJ-45. Sub-D9. RS-232. RS-422. RS-485

Stromaufnahme: 110 mA

Tiefe: 115 mm

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Schnittstellen

Phoenix Contact 1105710 GW PN/MODBUS 2E/4DB9 Schnittstellen-Wandler RJ-45, Sub-D9 1 St.

Bestell-Nr.:3564228

Lieferung Fr., 27. Nov.

Conrad Electronic

Dieser Artikel

RJ-45

Stück

Min.: 1

Vielfache: 1

CHF 1'309.95^*

Phoenix Contact 1062540 GW EIP/MODBUS 1E/1DB9 Schnittstellen-Wandler RJ-45, Sub-D9 1 St.

Bestell-Nr.:3562332

Lieferung Fr., 27. Nov.

Conrad Electronic

RJ-45

Stück

Min.: 1

Vielfache: 1

CHF 754.95^*

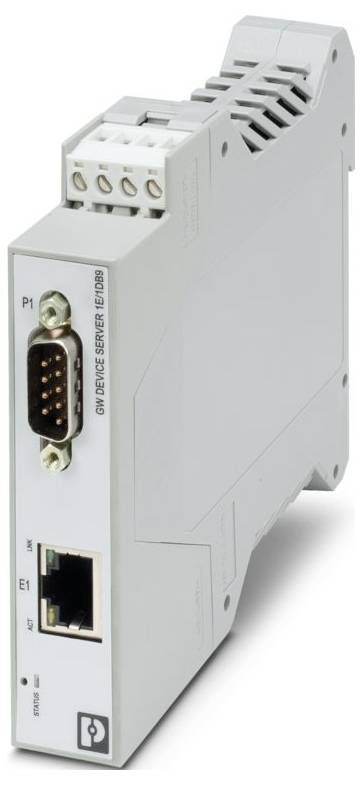

Phoenix Contact 1105707 GW PN/MODBUS 1E/1DB9 Schnittstellen-Wandler RJ-45, Sub-D9 1 St.

Bestell-Nr.:3564192

Lieferung Fr., 27. Nov.

Conrad Electronic

RJ-45

Stück

Min.: 1

Vielfache: 1

CHF 754.95^*

Phoenix Contact 1105708 GW PN/MODBUS 1E/2DB9 Schnittstellen-Wandler RJ-45, Sub-D9 1 St.

Bestell-Nr.:3564198

Lieferung Di., 2. Feb. 2027

Conrad Electronic

RJ-45

Stück

Min.: 1

Vielfache: 1

CHF 974.95^*

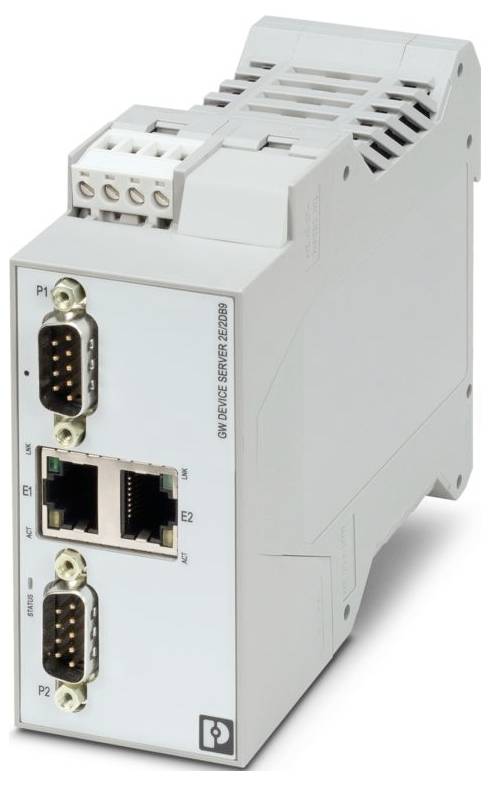

Phoenix Contact 1105709 GW PN/MODBUS 2E/2DB9 Schnittstellen-Wandler RJ-45, Sub-D9 1 St.

Bestell-Nr.:3564208

Lieferung Fr., 27. Nov.

Conrad Electronic

RJ-45

Stück

Min.: 1

Vielfache: 1

CHF 1'234.95^*

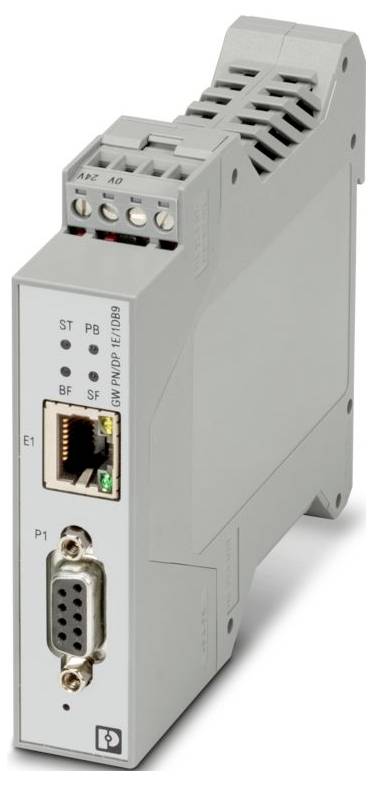

Phoenix Contact 1108712 GW PN/DP 1E/1DB9 Schnittstellen-Wandler RJ-45, Sub-D9 1 St.

Bestell-Nr.:3564142

Lieferung Fr., 27. Nov.

Conrad Electronic

RJ-45

Stück

Min.: 1

Vielfache: 1

CHF 1'379.95^*

Phoenix Contact 2702769 GW MODBUS TCP/ASCII 1E/2DB9 Schnittstellen-Wandler RJ-45, Sub-D9 Anzahl Eingänge: 2 x Anzahl Ausgänge: 1 x Anzahl I/O: 3 1 St.

Bestell-Nr.:3579389

Lieferung Mi., 20. Jan. 2027

Conrad Electronic

RJ-45

Stück

Min.: 1

Vielfache: 1

CHF 699.95^*

Phoenix Contact 1062388 GW EIP/MODBUS 2E/4DB9 Schnittstellen-Wandler RJ-45, Sub-D9 1 St.

Bestell-Nr.:3562774

Nicht verfügbar

Conrad Electronic

RJ-45

Stück

Min.: 1

Vielfache: 1

CHF 1'399.95^*

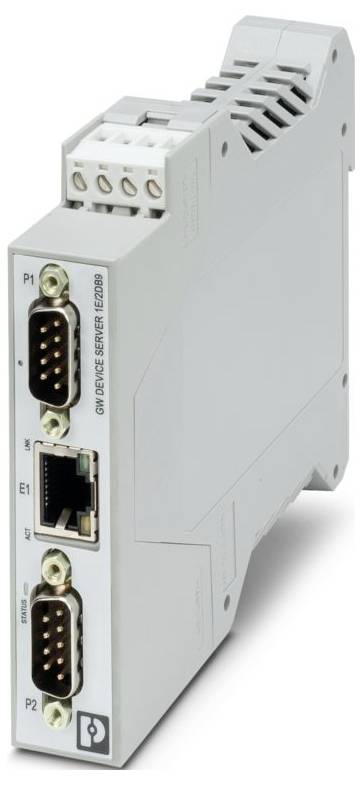

Phoenix Contact 1062423 GW EIP/MODBUS 1E/2DB9 Schnittstellen-Wandler RJ-45, Sub-D9 1 St.

Bestell-Nr.:3562325

Nicht verfügbar

Conrad Electronic

RJ-45

Stück

Min.: 1

Vielfache: 1

CHF 974.95^*

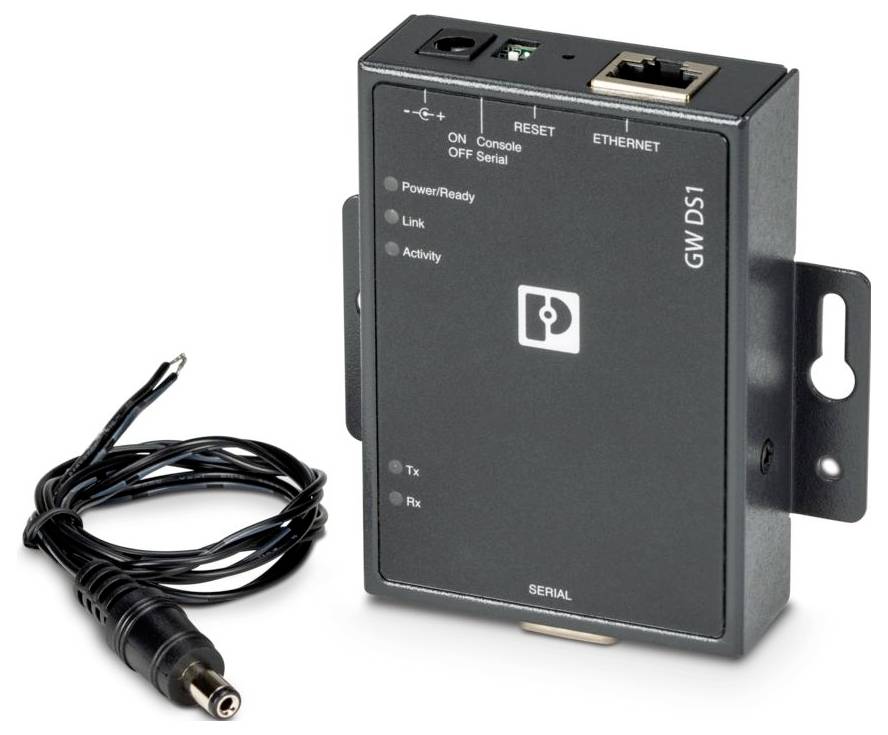

Phoenix Contact 1182119 GW DS1 Schnittstellen-Wandler RJ-45, Sub-D9 1 St.

Bestell-Nr.:3565630

Nicht verfügbar

Conrad Electronic

RJ-45

Stück

Min.: 1

Vielfache: 1

CHF 415.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 3564228 Phoenix Contact 1105710 GW PN/MODBUS 2E/4DB9 Schnittstellen-Wandler RJ-45, Sub-D9 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3564228 Phoenix Contact 1105710 GW PN/MODBUS 2E/4DB9 Schnittstellen-Wandler RJ-45, Sub-D9 1 St.

Beschreibung

Der GW PN/MODBUS... ermöglicht die Zwei-Wege-Kommunikation zwischen PROFINET- und Modbus-Protokollen. Umfasst zwei RJ45-Anschlüsse und vier D-SUB-9-Anschlüsse.

Lieferumfang

Geliefert wird: Phoenix Contact Schnittstellenwandler GW PN/MODBUS 2E/4DB9, Verpackungseinheit: 1 Stk., EAN: 4055626987354

Beschreibung

Der GW PN/MODBUS... ermöglicht die Zwei-Wege-Kommunikation zwischen PROFINET- und Modbus-Protokollen. Umfasst zwei RJ45-Anschlüsse und vier D-SUB-9-Anschlüsse.
