Name: Pepperl+Fuchs Sensor Induktiv NSN15-30GH50-2E2-PUR-S2D2 304276-000047 nicht bündig PNP
Brand: Pepperl+Fuchs
SKU: 2628067
Availability: BackOrder

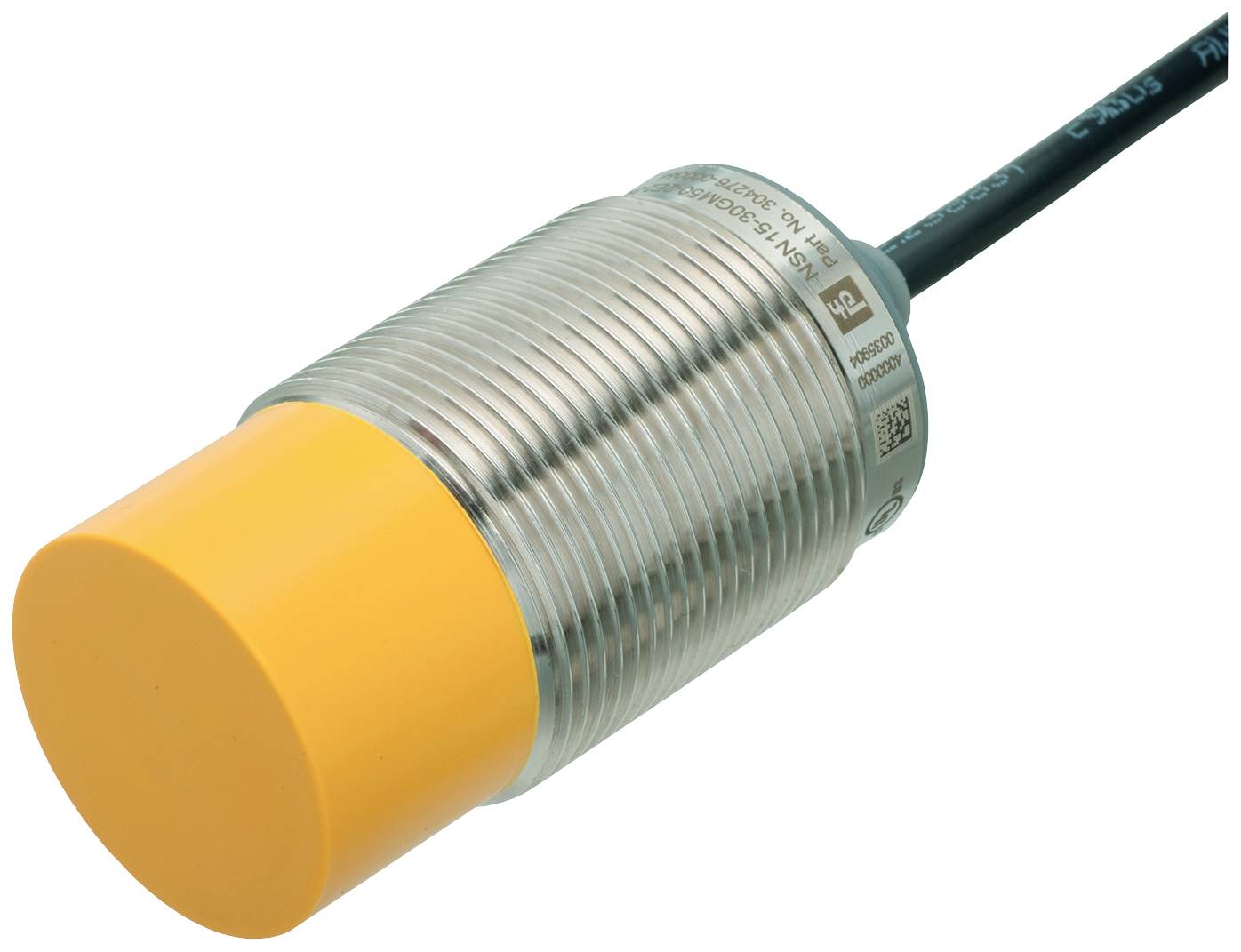

Ein zylindrischer, induktiver Sensor mit gelber Kappe und geriffeltem Metallgehäuse. Ein Kabel ist an der Rückseite befestigt.

Abbildung ähnlich

Produkt-Art

Sensor

Betriebsspannung max.

30 V

Kontaktart

2 Schließer

Schaltabstand (max.)

15 mm

Ausgänge

PNP

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Di., 29. Dez. 2026

Anzahl

Stück

Gesamt (CHF 247.95 / Stück)

CHF 247.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 30.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Produkt-Art: Sensor

Typ: NSN15-30GH50-2E2-PUR-S2D2

Betriebsspannung min.: 18 V

Betriebsspannung max.: 30 V

Betriebsspannungsbereich: 18 - 30 V

Kontaktart: 2 Schließer

Schaltabstand (max.): 15 mm

Ausgänge: PNP

Gehäusematerial: Edelstahl V4A

Ausführung: Induktiv

Material-Eigenschaft: rostfrei

Einbauart: nicht bündig

Anschluss: Kabel

Kabellänge: 2 m

Min. Temperatur: -25 °C

Max. Temperatur: 70 °C

: IP68
IP69

Inhalt: 1 St.

Kabellose Ladefunktion: Nein

Schalt-Frequenz: 20 Hz

Dokumente & Downloads

Datenblatt

Datenblatt 2628067 Pepperl+Fuchs Sensor Induktiv NSN15-30GH50-2E2-PUR-S2D2 304276-000047 nicht bündig PNP

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2628067 Pepperl+Fuchs Sensor Induktiv NSN15-30GH50-2E2-PUR-S2D2 304276-000047 nicht bündig PNP

Beschreibung

Schaltabstand: 15 mm; Einbau: nicht bündig; Schaltfunktion: 2 x Schließer (NO); Ausgangstyp: PNP; Betriebsspannung: 18 ... 30 V; Betriebsstrom: 1 ... 30 mA pro Ausgang

Ausführung

Allgemeine Daten
Schaltfunktion: 2 x Schließer (NO)
Ausgangstyp: PNP
Schaltabstand: 15 mm
Einbau: nicht bündig
Ausgangspolarität: DC
Gesicherter Schaltabstand: 0 ... 12,15 mm
Betätigungselement: Referenzelement gemäß EN IEC 60947-5-2 (FE360 - ST37K) | 45 mm x 45 mm x 1 mm
Reduktionsfaktor rAl: 0,5
Reduktionsfaktor rCu: 0,5
Reduktionsfaktor rV2A (1.4301) : 0,8
Reduktionsfaktor rMs: 0,55
Ausgangsart: 4-Draht
Kenndaten
Betriebsspannung: 18 ... 30 V
Bemessungsbetriebsspannung: 24 V
Schaltfrequenz: 0 ... 20 Hz
Hysterese: typ. 5%
Verpolschutz: verpolgeschützt
Kurzschlussschutz: taktend
Überlastfestigkeit: ja
Spannungsfall: ≤ 3 V | bei IL (Summe aller Ausgänge) max. 50 mA
Bemessungsisolationsspannung: 30 V
Betriebsstrom: 1 ... 30 mA pro Ausgang
Reststrom: 0 ... 0,5 mA
Leerlaufstrom: ≤ 15 mA
Bereitschaftsverzug: ≤ 300 ms
Schaltzustandsanzeige: LED, gelb
Fehleranzeige: LED, rot
Kenndaten funktionale Sicherheit
Sicherheits-Integritätslevel (SIL): SIL 2
Performance Level (PL): PL d
Kategorie: Kat. 2
MTTFd: > 7500 a
Gebrauchsdauer (TM): 20 a
Diagnosedeckungsgrad (DC): min. 60 %
Gesicherter Ausschaltabstand eines PDDB: 22,5 mm
Normen- und Richtlinienkonformität
Normenkonformität
Normen: EN IEC 60947-5-2:2007 | EN IEC 60947-5-3:2013 | EN ISO 13849-1:2015 | EN IEC 61508:2010 | EN 62061:2005+AC:2010+A1:2013+A2:2015 | kompatibel zu EN ISO 61131-2:2007 Typ 1, 2, 3
Zulassungen und Zertifikate
EAC-Konformität: TR CU 020/2011
UL-Zulassung: cULus Listed, General Purpose, Class 2 Power Source
CCC-Zulassung: Produkte, deren max. Betriebsspannung ≤36 V ist, sind nicht zulassungspflichtig und daher nicht mit einer CCC-Kennzeichnung versehen.
Umgebungsbedingungen
Umgebungstemperatur: -25 ... 70 °C (-13 ... 158 °F)
Lagertemperatur: -40 ... 85 °C (-40 ... 185 °F)
Einsatzhöhe: ≤ 2000 m über NN
Mechanische Daten
Anschlussart: Kabel PUR , 2 m
Aderquerschnitt: 0,34 mm2
Gehäusematerial: Edelstahl 1.4404 / AISI 316L (V4A)
Stirnfläche: PBT
Schutzart: IP68 / IP69
Masse: 160 g
Allgemeine Informationen
Lieferumfang: Lieferung mit 2 Muttern

Beschreibung

Schaltabstand: 15 mm; Einbau: nicht bündig; Schaltfunktion: 2 x Schließer (NO); Ausgangstyp: PNP; Betriebsspannung: 18 ... 30 V; Betriebsstrom: 1 ... 30 mA pro Ausgang

Ausführung

Allgemeine Daten
Schaltfunktion: 2 x Schließer (NO)
Ausgangstyp: PNP
Schaltabstand: 15 mm
Einbau: nicht bündig
Ausgangspolarität: DC
Gesicherter Schaltabstand: 0 ... 12,15 mm
Betätigungselement: Referenzelement gemäß EN IEC 60947-5-2 (FE360 - ST37K) | 45 mm x 45 mm x 1 mm
Reduktionsfaktor rAl: 0,5
Reduktionsfaktor rCu: 0,5
Reduktionsfaktor rV2A (1.4301) : 0,8
Reduktionsfaktor rMs: 0,55
Ausgangsart: 4-Draht
Kenndaten
Betriebsspannung: 18 ... 30 V
Bemessungsbetriebsspannung: 24 V
Schaltfrequenz: 0 ... 20 Hz
Hysterese: typ. 5%
Verpolschutz: verpolgeschützt
Kurzschlussschutz: taktend
Überlastfestigkeit: ja
Spannungsfall: ≤ 3 V | bei IL (Summe aller Ausgänge) max. 50 mA
Bemessungsisolationsspannung: 30 V
Betriebsstrom: 1 ... 30 mA pro Ausgang
Reststrom: 0 ... 0,5 mA
Leerlaufstrom: ≤ 15 mA
Bereitschaftsverzug: ≤ 300 ms
Schaltzustandsanzeige: LED, gelb
Fehleranzeige: LED, rot
Kenndaten funktionale Sicherheit
Sicherheits-Integritätslevel (SIL): SIL 2
Performance Level (PL): PL d
Kategorie: Kat. 2
MTTFd: > 7500 a
Gebrauchsdauer (TM): 20 a
Diagnosedeckungsgrad (DC): min. 60 %
Gesicherter Ausschaltabstand eines PDDB: 22,5 mm
Normen- und Richtlinienkonformität
Normenkonformität
Normen: EN IEC 60947-5-2:2007 | EN IEC 60947-5-3:2013 | EN ISO 13849-1:2015 | EN IEC 61508:2010 | EN 62061:2005+AC:2010+A1:2013+A2:2015 | kompatibel zu EN ISO 61131-2:2007 Typ 1, 2, 3
Zulassungen und Zertifikate
EAC-Konformität: TR CU 020/2011
UL-Zulassung: cULus Listed, General Purpose, Class 2 Power Source
CCC-Zulassung: Produkte, deren max. Betriebsspannung ≤36 V ist, sind nicht zulassungspflichtig und daher nicht mit einer CCC-Kennzeichnung versehen.
Umgebungsbedingungen
Umgebungstemperatur: -25 ... 70 °C (-13 ... 158 °F)
Lagertemperatur: -40 ... 85 °C (-40 ... 185 °F)
Einsatzhöhe: ≤ 2000 m über NN
Mechanische Daten
Anschlussart: Kabel PUR , 2 m
Aderquerschnitt: 0,34 mm2
Gehäusematerial: Edelstahl 1.4404 / AISI 316L (V4A)
Stirnfläche: PBT
Schutzart: IP68 / IP69
Masse: 160 g
Allgemeine Informationen
Lieferumfang: Lieferung mit 2 Muttern
