Name: Pepperl+Fuchs Sensor Induktiv NRN10-12GM40-A2-C 292519 nicht bündig PNP
Brand: Pepperl+Fuchs
SKU: 2628275
Availability: BackOrder

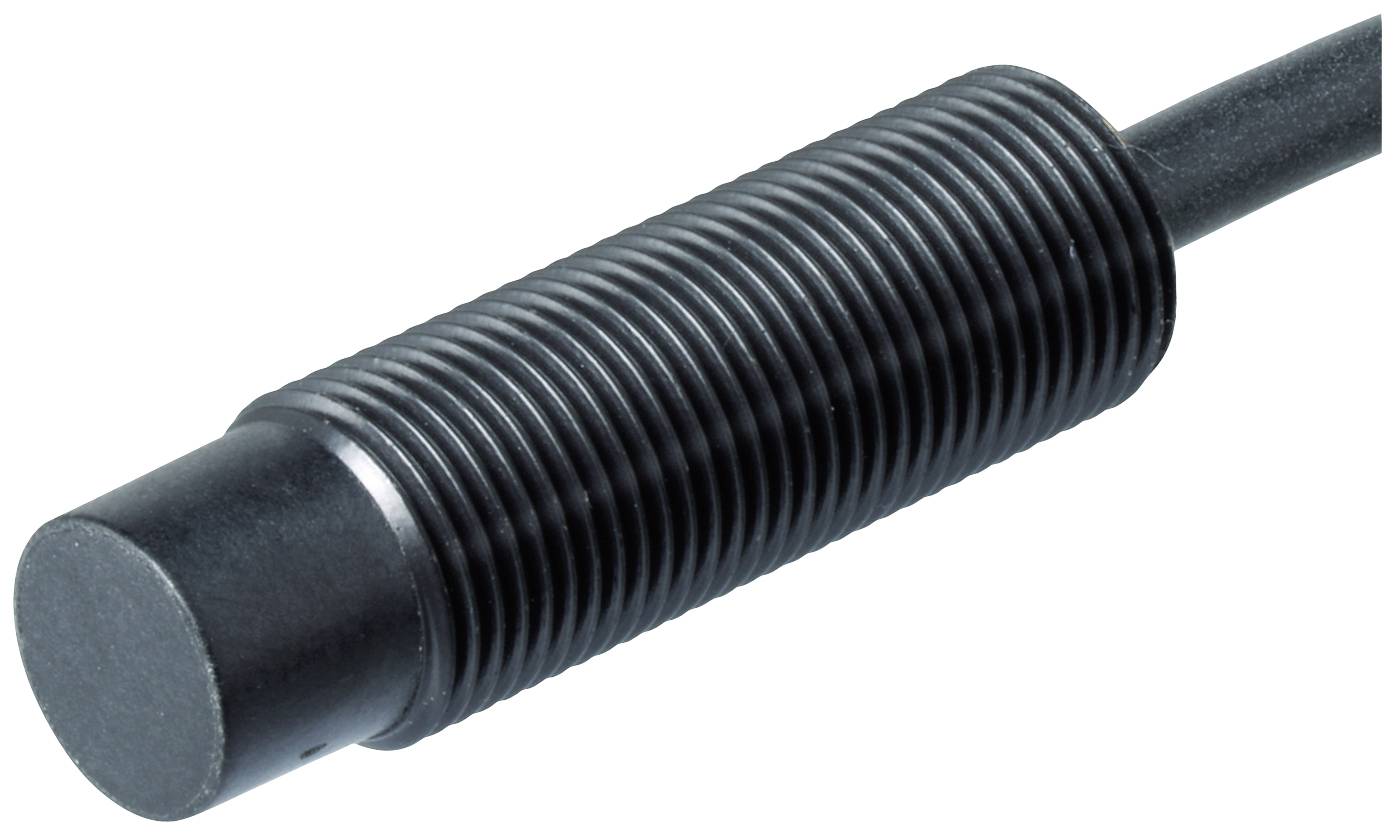

Ein zylindrischer Näherungssensor mit gerippter Oberfläche und Kabel, zur Erkennung von Objekten ohne Berührung.

Abbildung ähnlich

Produkt-Art

Sensor

Betriebsspannung max.

30 V/DC

Kontaktart

Antivalent

Schaltabstand (max.)

10 mm

Ausgänge

PNP

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Di., 8. Dez.

Anzahl

Stück

Gesamt (CHF 181.95 / Stück)

CHF 205.95

-12 %

CHF 181.95

inkl. MwSt.

nur CHF 20.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Induktiver Sensor - Art-Nr. 292519

Produkt-Art: Sensor

Typ: NRN10-12GM40-A2-C

Betriebsspannung min.: 10 V/DC

Betriebsspannung max.: 30 V/DC

Betriebsspannungsbereich: 10 - 30 V/DC

Kontaktart: Antivalent

Schaltabstand (max.): 10 mm

Ausgänge: PNP

Gehäusematerial: Messing

Ausführung: Induktiv

Material-Eigenschaft: teflonbeschichtet

Einbauart: nicht bündig

Anschluss: Kabel

Kabellänge: 2 m

Besonderheiten: LED-Anzeige

Min. Temperatur: -25 °C

Max. Temperatur: 70 °C

: IP68
IP69K

Inhalt: 1 St.

Kabellose Ladefunktion: Nein

Schalt-Frequenz: 1000 Hz

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2628275 Pepperl+Fuchs Sensor Induktiv NRN10-12GM40-A2-C 292519 nicht bündig PNP

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2628275 Pepperl+Fuchs Sensor Induktiv NRN10-12GM40-A2-C 292519 nicht bündig PNP

Beschreibung

Schaltabstand: 10 mm, Einbau: nicht bündig, Schaltfunktion: Antivalent, Ausgangstyp: PNP, Betriebsspannung: 10 ... 30 V DC, Betriebsstrom: 0 ... 200 mA

Ausführung

Allgemeine Daten
Schaltfunktion: Antivalent
Ausgangstyp: PNP
Schaltabstand: 10 mm
Einbau: nicht bündig
Ausgangspolarität: plusschaltend
Gesicherter Schaltabstand: 0 ... 8,1 mm
Reduktionsfaktor rAl: 1
Reduktionsfaktor rCu: 1
Reduktionsfaktor rV2A (1.4301) : 1
Reduktionsfaktor rSt37: 1
Ausgangsart: 4-Draht
Kenndaten
Betriebsspannung: 10 ... 30 V DC
Schaltfrequenz: 0 ... 1000 Hz
Hysterese: typ. 5 %
Verpolschutz: verpolgeschützt
Kurzschlussschutz: taktend
Spannungsfall: ≤ 2 V
Bemessungsisolationsspannung: 60 V
Betriebsstrom: 0 ... 200 mA
Reststrom: 0 ... 0,5 mA typ. 0,1 µA bei 25 °C
Leerlaufstrom: ≤ 14 mA
Bereitschaftsverzug: max. 15 ms
Magnetisches Gleichfeld: 200 mT
Magnetisches Wechselfeld: 200 mT
Schaltzustandsanzeige: Rundum-LED, gelb
Kenndaten funktionale Sicherheit
MTTFd: 1393 a
Gebrauchsdauer (TM): 20 a
Diagnosedeckungsgrad (DC): 0 %
Normen- und Richtlinienkonformität
Normenkonformität
Normen: EN 60947-5-2:2007 | EN 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
Zulassungen und Zertifikate
Schutzklasse: II
Bemessungsisolationsspannung: 60 V
Bemessungsstoßspannungsfestigkeit: 800 V
UL-Zulassung: cULus Listed, General Purpose | Class 2 Power Source
CCC-Zulassung: Produkte, deren max. Betriebsspannung ≤36 V ist, sind nicht zulassungspflichtig und daher nicht mit einer CCC-Kennzeichnung versehen.
Umgebungsbedingungen
Umgebungstemperatur: -25 ... 70 °C (-13 ... 158 °F)
Lagertemperatur: -40 ... 85 °C (-40 ... 185 °F)
Mechanische Daten
Anschlussart: Kabel PUR , 2 m
Aderquerschnitt: 0,34 mm2
Gehäusematerial: Messing, PTFE-beschichtet
Stirnfläche: PPS
Schutzart: IP68 / IP69K
Masse: 62 g
Allgemeine Informationen
Lieferumfang: Lieferung mit 2 Muttern mit Sperrverzahnung
