Name: Pepperl+Fuchs Sensor Induktiv NRB4-12GS40-E2-IO-V1 306533-0013 M12 bündig PNP
Brand: Pepperl+Fuchs
SKU: 2628379
Availability: BackOrder

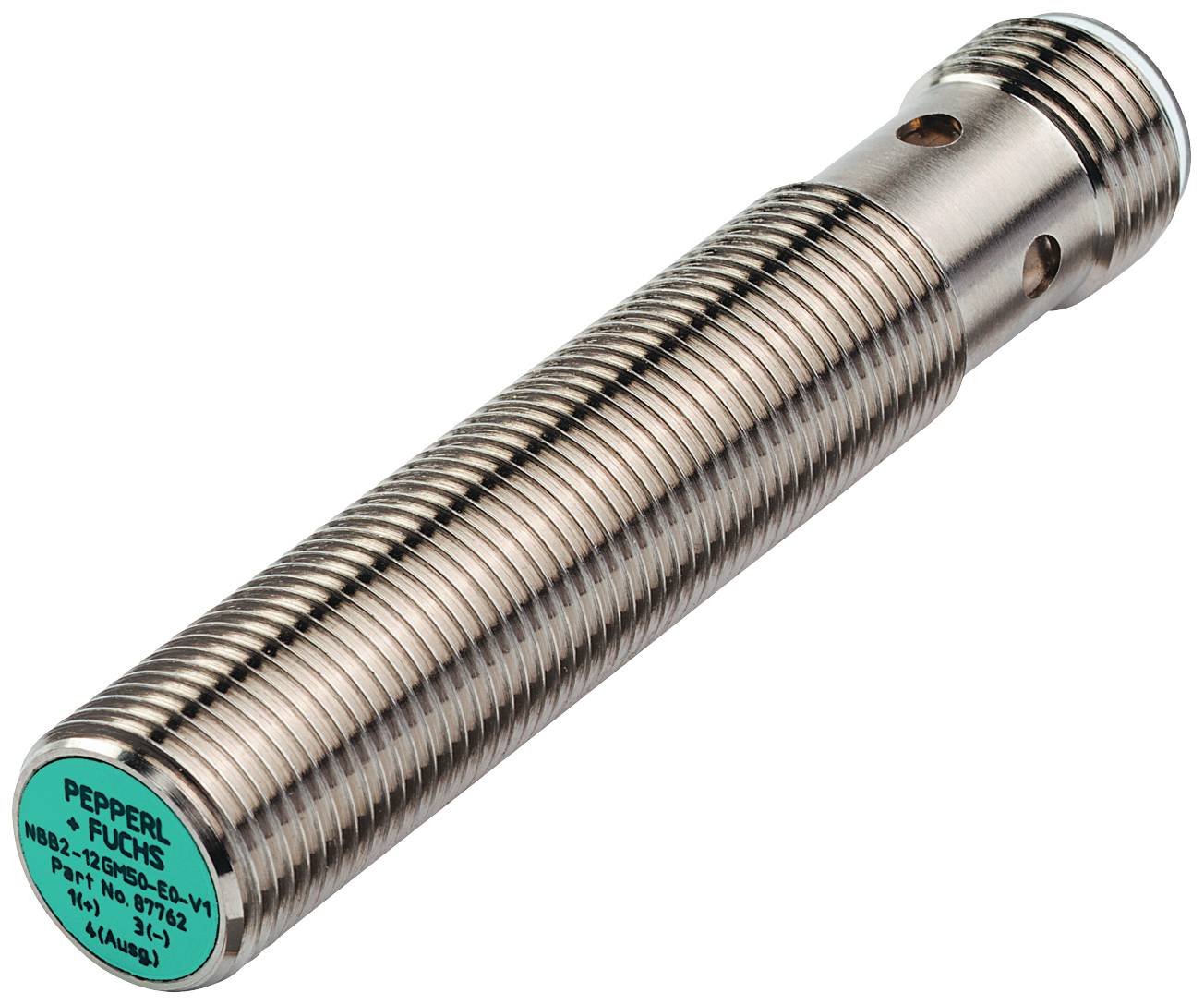

Metallischer Zylinder, vermutlich ein Sensor von Pepperl+Fuchs, mit Beschriftung auf der Oberseite.

Abbildung ähnlich

Produkt-Art

Sensor

Betriebsspannung max.

30 V/DC

Kontaktart

1 Öffner

1 Schließer

Schaltabstand (max.)

4 mm

Ausgänge

PNP

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Mo., 4. Jan. 2027

Anzahl

Stück

Gesamt (CHF 129.95 / Stück)

CHF 129.95

inkl. MwSt.

nur CHF 15.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Induktiver Sensor - Art-Nr. 306533-0013

Produkt-Art: Sensor

Typ: NRB4-12GS40-E2-IO-V1

Betriebsspannung min.: 10 V/DC

Betriebsspannung max.: 30 V/DC

Betriebsspannungsbereich: 10 - 30 V/DC

Kontaktart: 1 Öffner
1 Schließer

Schaltabstand (max.): 4 mm

Ausgänge: PNP

Gehäusematerial: Edelstahl V2A

Ausführung: Induktiv

Material-Eigenschaft: rostfrei

Einbauart: bündig

Baugröße: M12

Anschluss: Stecker M12, 4 polig

Besonderheiten: LED-Anzeige

Min. Temperatur: -25 °C

Max. Temperatur: 70 °C

: IP67

Inhalt: 1 St.

Kabellose Ladefunktion: Nein

Schalt-Frequenz: 2000 Hz

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2628379 Pepperl+Fuchs Sensor Induktiv NRB4-12GS40-E2-IO-V1 306533-0013 M12 bündig PNP

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2628379 Pepperl+Fuchs Sensor Induktiv NRB4-12GS40-E2-IO-V1 306533-0013 M12 bündig PNP

Beschreibung

Schaltabstand: 4 mm (werksseitige Einstellung), Einbau: bündig, Schaltfunktion: Schließer/Öffner (NO/NC) programmierbar, Ausgangstyp: PNP, Betriebsspannung: 10 ... 30 V DC, Betriebsstrom: 0 ... 200 mA

Ausführung

Allgemeine Daten
Schaltfunktion: Schließer/Öffner (NO/NC) programmierbar
Ausgangstyp: PNP
Schaltabstand: 4 mm (werksseitige Einstellung)
Naher Schaltabstand: 3 mm (aktivierbar durch Software)
Einbau: bündig
Ausgangspolarität: DC
Gesicherter Schaltabstand: 0 ... 3,24 mm
Reduktionsfaktor rAl: 1
Reduktionsfaktor rCu: 1
Reduktionsfaktor rV2A (1.4301) : 1
Reduktionsfaktor rSt37: 1
Ausgangsart: 3-Draht
Kenndaten
Betriebsspannung: 10 ... 30 V DC
Schaltfrequenz: 0 ... 2000 Hz (Schaltpunktbetrieb) | 0 ... 125 Hz (Fensterbetrieb, Schaltpunktbetrieb mit Stabilitätsalarm)
Hysterese: typ. 3 %
Verpolschutz: verpolgeschützt
Kurzschlussschutz: taktend
Spannungsfall: ≤ 0,5 V
Betriebsstrom: 0 ... 200 mA
Reststrom: 0 ... 0,5 mA typ. 60 µA bei 25 °C
Leerlaufstrom: ≤ 15 mA
Bereitschaftsverzug: max. 150 ms
Magnetisches Gleichfeld: 200 mT
Magnetisches Wechselfeld: 200 mT
Statusanzeige: Mehrloch-LED, gelb
Kenndaten funktionale Sicherheit
MTTFd: 362 a
Gebrauchsdauer (TM): 20 a
Diagnosedeckungsgrad (DC): 0 %
Schnittstelle
Schnittstellentyp: IO-Link ( über C/Q = Pin 4 )
IO-Link-Version: 1.1
Geräte-ID: 0x201101 (2101505)
Übertragungsrate: COM2 (38,4 kBit/s)
Min. Zykluszeit: 2,3 ms
Prozessdatenbreite: Prozessdaten Eingang (Steuerungsseite): 2 Bit | Prozessdaten Ausgang (Steuerungsseite): keine
"SIO Mode"-Unterstützung: ja
Kompatibler Masterport-Typ: A
Normen- und Richtlinienkonformität
Normenkonformität
Normen: EN 60947-5-2:2007 | EN 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
Zulassungen und Zertifikate
Schutzklasse: II
Bemessungsisolationsspannung: 60 V
Bemessungsstoßspannungsfestigkeit: 800 V
UL-Zulassung: cULus Listed, General Purpose | Class 2 Power Source
CCC-Zulassung: Produkte, deren max. Betriebsspannung ≤36 V ist, sind nicht zulassungspflichtig und daher nicht mit einer CCC-Kennzeichnung versehen.
Umgebungsbedingungen
Umgebungstemperatur: -25 ... 70 °C (-13 ... 158 °F)
Lagertemperatur: -40 ... 85 °C (-40 ... 185 °F)
Mechanische Daten
Anschlussart: Gerätestecker M12 x 1 , 4-polig
Gehäusematerial: Edelstahl 1.4305 / AISI 303 (V2A)
Stirnfläche: PBT
Schutzart: IP67
Masse: 25 g
Werkseinstellungen
Voreinstellung: Betriebsmodus = Schaltpunktbetrieb mit Stabilitätsalarm | Schaltfunktion = Schließer (NO) | Schaltabstand = 4 mm
Allgemeine Informationen
Lieferumfang: Lieferung mit 2 Muttern mit Sperrverzahnung

Lieferumfang

Geliefert wird: Pepperl+Fuchs Fabrik Induktiver Sensor NRB4-12GS40-E2-IO-V1, Verpackungseinheit: 1 Stk., EAN: 4050143377985

Beschreibung

Ausführung

Allgemeine Daten
Schaltfunktion: Schließer/Öffner (NO/NC) programmierbar
Ausgangstyp: PNP
Schaltabstand: 4 mm (werksseitige Einstellung)
Naher Schaltabstand: 3 mm (aktivierbar durch Software)
Einbau: bündig
Ausgangspolarität: DC
Gesicherter Schaltabstand: 0 ... 3,24 mm
Reduktionsfaktor rAl: 1
Reduktionsfaktor rCu: 1
Reduktionsfaktor rV2A (1.4301) : 1
Reduktionsfaktor rSt37: 1
Ausgangsart: 3-Draht
Kenndaten
Betriebsspannung: 10 ... 30 V DC
Schaltfrequenz: 0 ... 2000 Hz (Schaltpunktbetrieb) | 0 ... 125 Hz (Fensterbetrieb, Schaltpunktbetrieb mit Stabilitätsalarm)
Hysterese: typ. 3 %
Verpolschutz: verpolgeschützt
Kurzschlussschutz: taktend
Spannungsfall: ≤ 0,5 V
Betriebsstrom: 0 ... 200 mA
Reststrom: 0 ... 0,5 mA typ. 60 µA bei 25 °C
Leerlaufstrom: ≤ 15 mA
Bereitschaftsverzug: max. 150 ms
Magnetisches Gleichfeld: 200 mT
Magnetisches Wechselfeld: 200 mT
Statusanzeige: Mehrloch-LED, gelb
Kenndaten funktionale Sicherheit
MTTFd: 362 a
Gebrauchsdauer (TM): 20 a
Diagnosedeckungsgrad (DC): 0 %
Schnittstelle
Schnittstellentyp: IO-Link ( über C/Q = Pin 4 )
IO-Link-Version: 1.1
Geräte-ID: 0x201101 (2101505)
Übertragungsrate: COM2 (38,4 kBit/s)
Min. Zykluszeit: 2,3 ms
Prozessdatenbreite: Prozessdaten Eingang (Steuerungsseite): 2 Bit | Prozessdaten Ausgang (Steuerungsseite): keine
"SIO Mode"-Unterstützung: ja
Kompatibler Masterport-Typ: A
Normen- und Richtlinienkonformität
Normenkonformität
Normen: EN 60947-5-2:2007 | EN 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
Zulassungen und Zertifikate
Schutzklasse: II
Bemessungsisolationsspannung: 60 V
Bemessungsstoßspannungsfestigkeit: 800 V
UL-Zulassung: cULus Listed, General Purpose | Class 2 Power Source
CCC-Zulassung: Produkte, deren max. Betriebsspannung ≤36 V ist, sind nicht zulassungspflichtig und daher nicht mit einer CCC-Kennzeichnung versehen.
Umgebungsbedingungen
Umgebungstemperatur: -25 ... 70 °C (-13 ... 158 °F)
Lagertemperatur: -40 ... 85 °C (-40 ... 185 °F)
Mechanische Daten
Anschlussart: Gerätestecker M12 x 1 , 4-polig
Gehäusematerial: Edelstahl 1.4305 / AISI 303 (V2A)
Stirnfläche: PBT
Schutzart: IP67
Masse: 25 g
Werkseinstellungen
Voreinstellung: Betriebsmodus = Schaltpunktbetrieb mit Stabilitätsalarm | Schaltfunktion = Schließer (NO) | Schaltabstand = 4 mm
Allgemeine Informationen
Lieferumfang: Lieferung mit 2 Muttern mit Sperrverzahnung
