Name: Pepperl+Fuchs Sensor Induktiv NBN8-18GS50-Z4L 323676-0010 M18 nicht bündig Zweidraht
Brand: Pepperl+Fuchs
SKU: 2628094
Availability: BackOrder

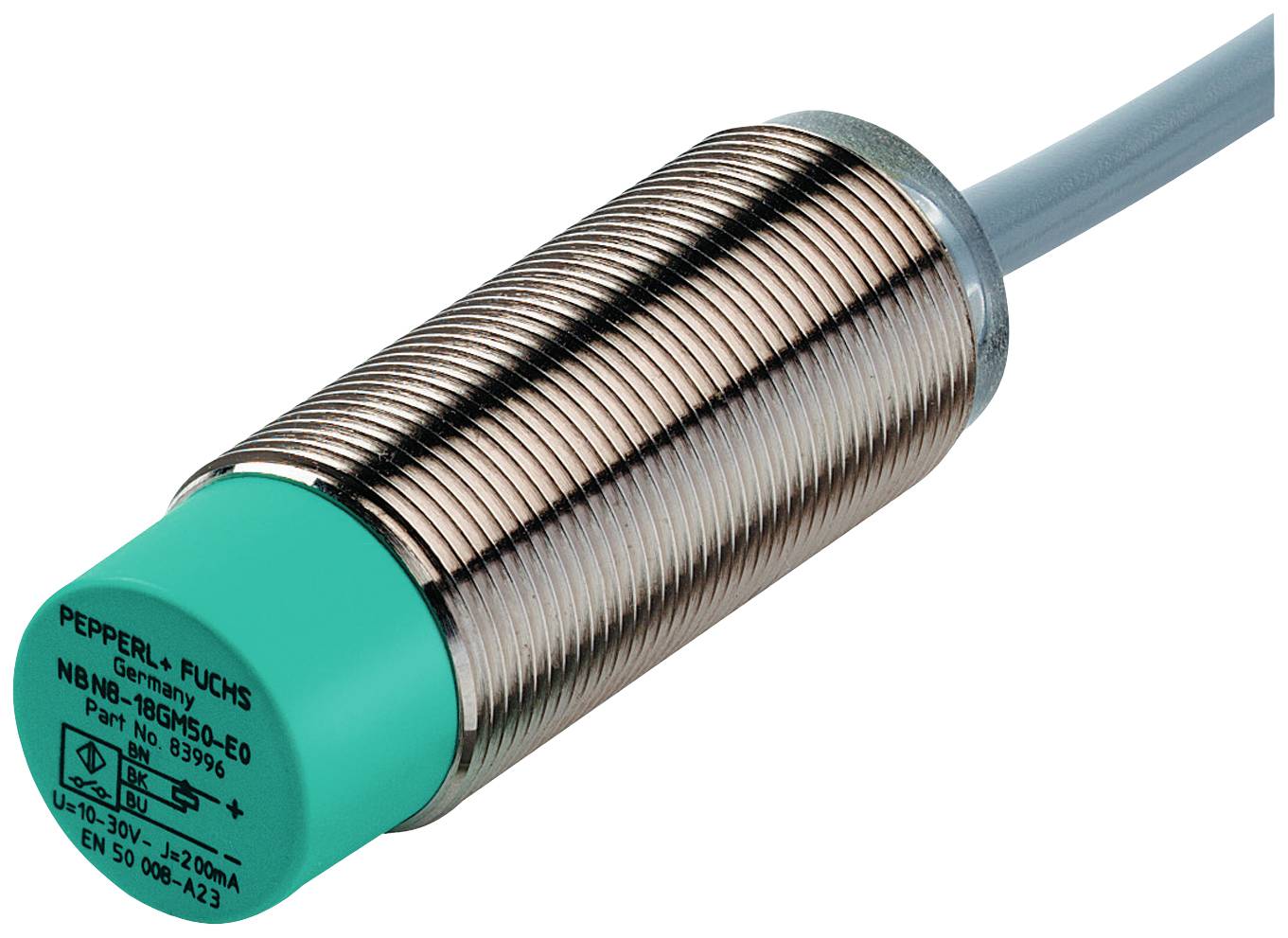

Zylindrischer Induktionssensor von Pepperl+Fuchs mit grünem Kopf und Metallgewinde, verbunden mit einem Kabel. Für Erkennung von Objekten.

Abbildung ähnlich

Produkt-Art

Sensor

Betriebsspannung max.

30 V

Kontaktart

1 Schließer

Schaltabstand (max.)

8 mm

Ausgänge

Zweidraht

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Mi., 6. Jan. 2027

Anzahl

Stück

Gesamt (CHF 79.95 / Stück)

CHF 79.95

inkl. MwSt.

nur CHF 10.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Induktiver Sensor - Art-Nr. 323676-0010

Produkt-Art: Sensor

Typ: NBN8-18GS50-Z4L

Betriebsspannung min.: 4 V

Betriebsspannung max.: 30 V

Betriebsspannungsbereich: 4 - 30 V

Kontaktart: 1 Schließer

Schaltabstand (max.): 8 mm

Ausgänge: Zweidraht

Gehäusematerial: Edelstahl V2A

Ausführung: Induktiv

Einbauart: nicht bündig

Baugröße: M18

Anschluss: Kabel

Kabellänge: 2 m

Besonderheiten: LED-Anzeige

Min. Temperatur: -25 °C

Max. Temperatur: 70 °C

: IP67

Inhalt: 1 St.

Kabellose Ladefunktion: Nein

Schalt-Frequenz: 500 Hz

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2628094 Pepperl+Fuchs Sensor Induktiv NBN8-18GS50-Z4L 323676-0010 M18 nicht bündig Zweidraht

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2628094 Pepperl+Fuchs Sensor Induktiv NBN8-18GS50-Z4L 323676-0010 M18 nicht bündig Zweidraht

Beschreibung

Schaltabstand: 8 mm, Einbau: nicht bündig, Schaltfunktion: Schließer (NO), Ausgangstyp: Zweidraht mit minimalem Reststrom, Betriebsspannung: 4 ... 30 V, Betriebsstrom: 2 ... 30 mA

Ausführung

Allgemeine Daten
Schaltfunktion: Schließer (NO)
Ausgangstyp: Zweidraht mit minimalem Reststrom
Schaltabstand: 8 mm
Einbau: nicht bündig
Ausgangspolarität: DC
Gesicherter Schaltabstand: 0 ... 6,48 mm
Realschaltabstand: 7,2 ... 8,8 mm
Reduktionsfaktor rAl: 0,4
Reduktionsfaktor rCu: 0,35
Reduktionsfaktor rV2A (1.4301) : 0,7
Ausgangsart: 2-Draht
Kenndaten
Betriebsspannung: 4 ... 30 V
Schaltfrequenz: 0 ... 500 Hz
Hysterese: 1 ... 10 typ. 5 %
Verpolschutz: ja
Kurzschlussschutz: taktend
Spannungsfall: ≤ 4 V
Betriebsstrom: 2 ... 30 mA
kleinster Betriebsstrom: 2 mA
Reststrom: ≤ 200 µA
Schaltzustandsanzeige: Rundum-LED, gelb
Kenndaten funktionale Sicherheit
MTTFd: 1581 a
Gebrauchsdauer (TM): 20 a
Diagnosedeckungsgrad (DC): 0 %
Normen- und Richtlinienkonformität
Normenkonformität
Normen: EN 60947-5-2:2007 | EN 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
Zulassungen und Zertifikate
UL-Zulassung: cULus Listed, General Purpose, Class 2 Power Source
CCC-Zulassung: Produkte, deren max. Betriebsspannung ≤36 V ist, sind nicht zulassungspflichtig und daher nicht mit einer CCC-Kennzeichnung versehen.
Umgebungsbedingungen
Umgebungstemperatur: -25 ... 70 °C (-13 ... 158 °F)
Lagertemperatur: -40 ... 85 °C (-40 ... 185 °F)
Mechanische Daten
Anschlussart: Kabel PUR , 2 m
Aderquerschnitt: 0,34 mm2
Gehäusematerial: Edelstahl 1.4305 / AISI 303 (V2A)
Stirnfläche: PBT
Schutzart: IP67
Masse: 104 g
Allgemeine Informationen
Lieferumfang: Lieferung mit 2 Muttern mit Sperrverzahnung

Lieferumfang

Geliefert wird: Pepperl+Fuchs Fabrik Induktiver Sensor NBN8-18GS50-Z4L, Verpackungseinheit: 1 Stk., EAN: 4050143382958
