Name: Pepperl+Fuchs Sensor Induktiv NBB8-18GM30-A0-V1 326161-0102 M18 bündig NPN
Brand: Pepperl+Fuchs
SKU: 2627195
Availability: BackOrder

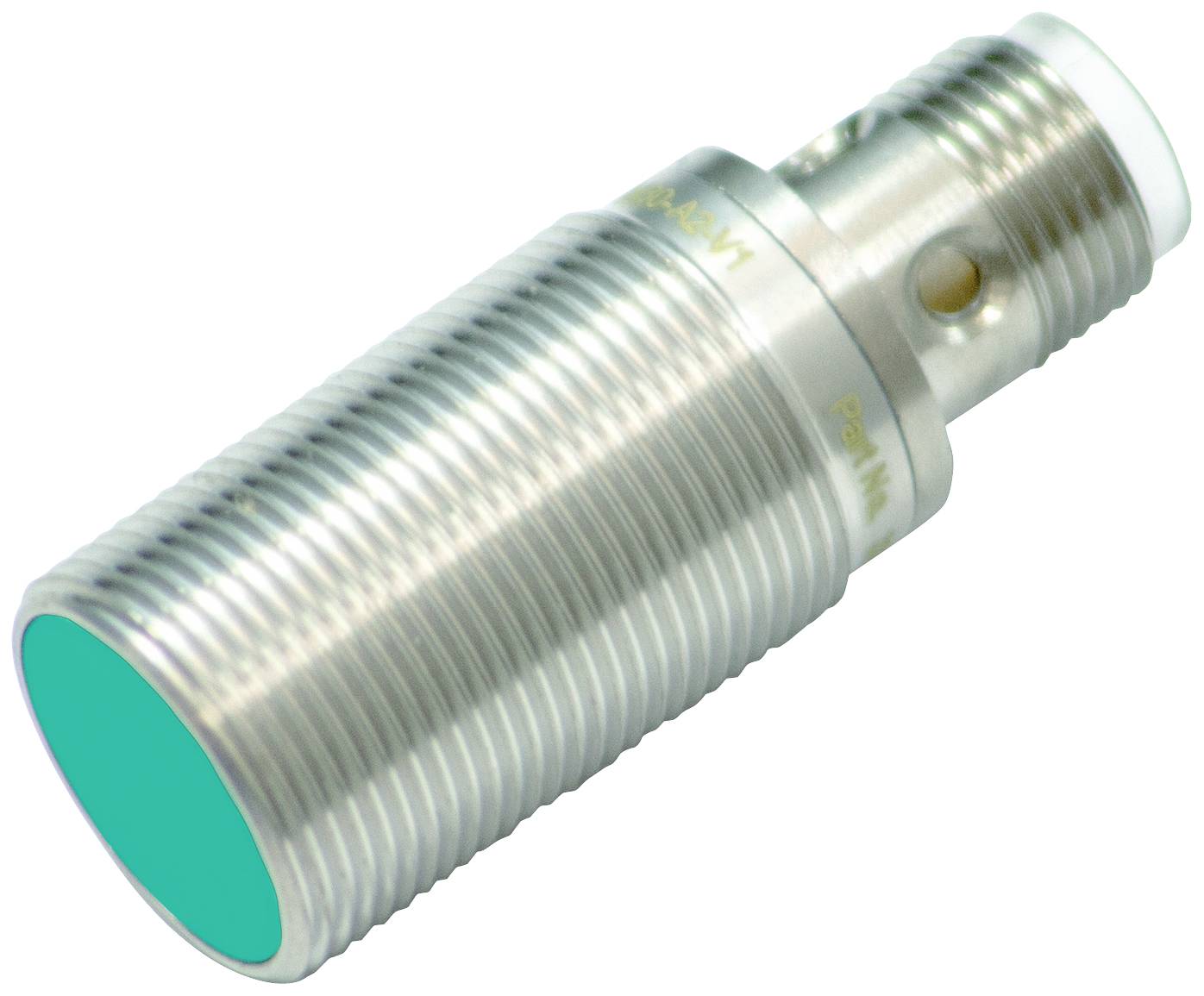

Induktiver Sensor in zylindrischem Metallgehäuse, grüne Frontkappe. Wird verwendet zur Objekterkennung in industriellen Anwendungen.

Abbildung ähnlich

Produkt-Art

Sensor

Betriebsspannung max.

36 V

Kontaktart

Antivalent

Schaltabstand (max.)

8 mm

Ausgänge

NPN

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Mi., 6. Jan. 2027

Anzahl

Stück

Gesamt (CHF 99.95 / Stück)

CHF 99.95

inkl. MwSt.

nur CHF 10.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Induktiver Sensor - Art-Nr. 326161-0102

Produkt-Art: Sensor

Typ: NBB8-18GM30-A0-V1

Betriebsspannung min.: 5 V

Betriebsspannung max.: 36 V

Betriebsspannungsbereich: 5 - 36 V

Kontaktart: Antivalent

Schaltabstand (max.): 8 mm

Ausgänge: NPN

Gehäusematerial: Messing

Ausführung: Induktiv

Einbauart: bündig

Baugröße: M18

Anschluss: Stecker

Besonderheiten: LED-Anzeige

Min. Temperatur: -40 °C

Max. Temperatur: 85 °C

: IP68

Inhalt: 1 St.

Kabellose Ladefunktion: Nein

Schalt-Frequenz: 1350 Hz

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2627195 Pepperl+Fuchs Sensor Induktiv NBB8-18GM30-A0-V1 326161-0102 M18 bündig NPN

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2627195 Pepperl+Fuchs Sensor Induktiv NBB8-18GM30-A0-V1 326161-0102 M18 bündig NPN

Beschreibung

Schaltabstand: 8 mm, Einbau: bündig, Schaltfunktion: Antivalent, Ausgangstyp: NPN, Betriebsspannung: 5 ... 36 V, Betriebsstrom: 0 ... 200 mA

Ausführung

Allgemeine Daten
Schaltfunktion: Antivalent
Ausgangstyp: NPN
Schaltabstand: 8 mm
Einbau: bündig
Ausgangspolarität: DC
Gesicherter Schaltabstand: 0 ... 6,48 mm
Betätigungselement: Baustahl, z. B. 1.0037, S235JR (früher St37-2) | 24 mm x 24 mm x 1 mm
Reduktionsfaktor rAl: 0,38
Reduktionsfaktor rCu: 0,35
Reduktionsfaktor rV2A (1.4301) : 0,74
Reduktionsfaktor rMs: 0,47
Ausgangsart: 4-Draht
Kenndaten
Betriebsspannung: 5 ... 36 V
Schaltfrequenz: 0 ... 1350 Hz
Hysterese: typ. 5 %
Verpolschutz: verpolgeschützt
Kurzschlussschutz: taktend
Spannungsfall: ≤ 1 V
Betriebsstrom: 0 ... 200 mA
Reststrom: max. 20 µA
Leerlaufstrom: ≤ 15 mA
Bereitschaftsverzug: ≤ 10 ms
Schaltzustandsanzeige: Mehrloch-LED, gelb
Kenndaten funktionale Sicherheit
MTTFd: 1255 a
Gebrauchsdauer (TM): 20 a
Diagnosedeckungsgrad (DC): 0 %
Konformität
LABS-Konformität: VDMA 24364-A1/B2/C1/T100°C-W
Normen- und Richtlinienkonformität
Normenkonformität
Normen: EN 60947-5-2:2007 | EN 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
Zulassungen und Zertifikate
EAC-Konformität: TR CU 020/2011
Schutzklasse: II
Bemessungsisolationsspannung: 36 V
Bemessungsstoßspannungsfestigkeit: 500 V
UL-Zulassung: cULus Listed, General Purpose, Class 2 Power Source
CCC-Zulassung: Produkte, deren max. Betriebsspannung ≤36 V ist, sind nicht zulassungspflichtig und daher nicht mit einer CCC-Kennzeichnung versehen.
Umgebungsbedingungen
Umgebungstemperatur: -40 ... 85 °C (-40 ... 185 °F)
Lagertemperatur: -40 ... 85 °C (-40 ... 185 °F)
Mechanische Daten
Anschlussart: Gerätestecker
Gehäusematerial: Messing , Weißbronze beschichtet
Stirnfläche: PBT , grün
Schutzart: IP68
Stecker
Gewinde: M12 x 1
Polzahl: 4
Masse: 48 g
Anzugsdrehmoment: 0 ... 30 Nm
Allgemeine Informationen
Lieferumfang: Lieferung mit 2 Muttern mit Sperrverzahnung

Lieferumfang

Geliefert wird: Pepperl+Fuchs Fabrik Induktiver Sensor NBB8-18GM30-A0-V1, Verpackungseinheit: 1 Stk., EAN: 4050143423842
