Name: Pepperl+Fuchs Sensor Induktiv NBB5-18GM60-WS-5M 083921 M18 bündig Zweidraht
Brand: Pepperl+Fuchs
SKU: 2627904
Availability: BackOrder

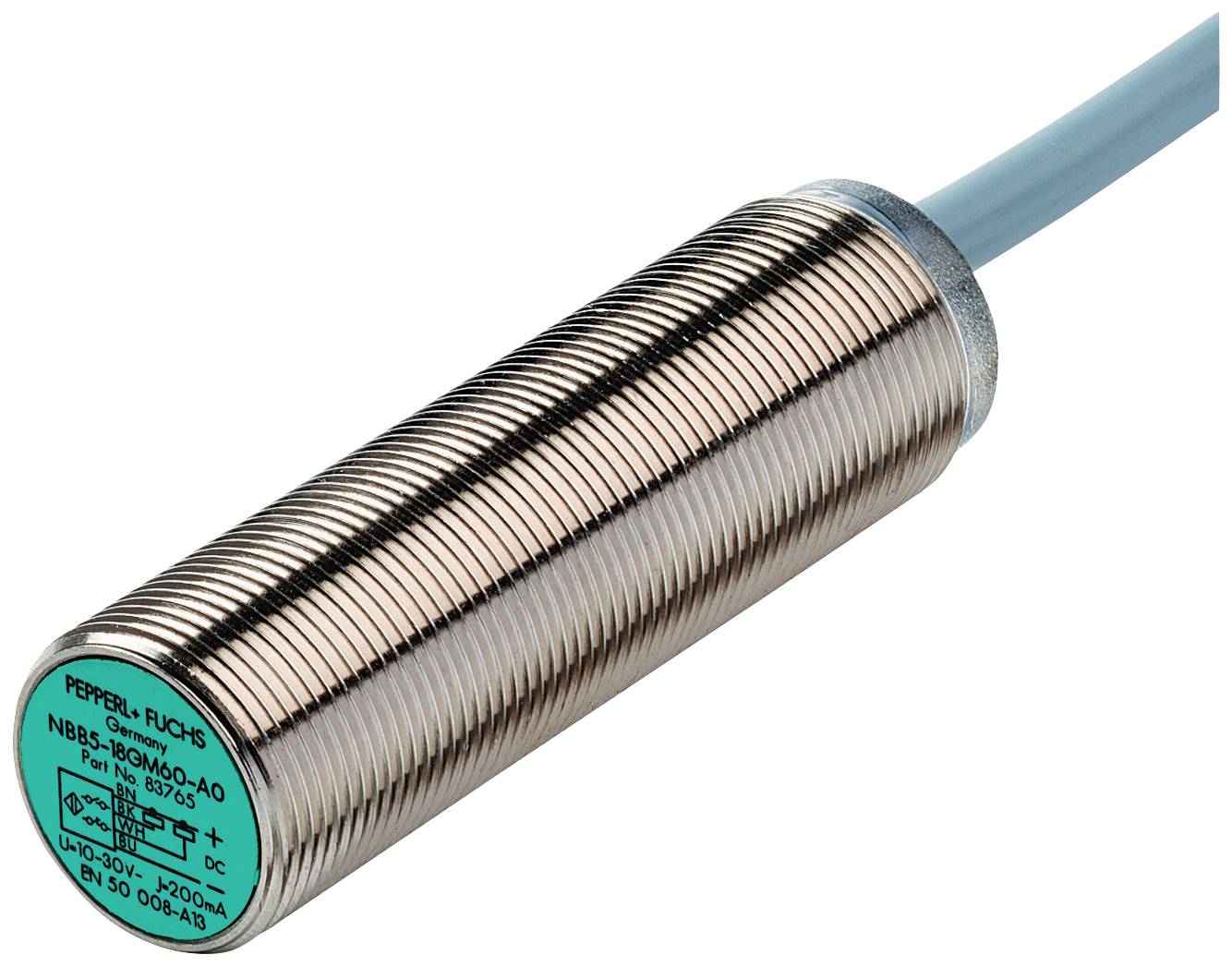

Ein zylindrischer Näherungssensor, mit einem blauen Kabel verbunden. Auf der Vorderseite befinden sich technische Spezifikationen.

Abbildung ähnlich

Produkt-Art

Sensor

Betriebsspannung max.

253 V

Kontaktart

1 Schließer

Schaltabstand (max.)

5 mm

Ausgänge

Zweidraht

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Mi., 6. Jan. 2027

Anzahl

Stück

Gesamt (CHF 185.95 / Stück)

CHF 185.95

inkl. MwSt.

nur CHF 20.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Induktiver Sensor - Art-Nr. 083921

Produkt-Art: Sensor

Typ: NBB5-18GM60-WS-5M

Betriebsspannung min.: 20 V

Betriebsspannung max.: 253 V

Betriebsspannungsbereich: 20 - 253 V

Kontaktart: 1 Schließer

Schaltabstand (max.): 5 mm

Ausgänge: Zweidraht

Gehäusematerial: Messing

Ausführung: Induktiv

Material-Eigenschaft: vernickelt

Einbauart: bündig

Baugröße: M18

Anschluss: Kabel

Kabellänge: 5 m

Min. Temperatur: -25 °C

Max. Temperatur: 70 °C

: IP67

Inhalt: 1 St.

Kabellose Ladefunktion: Nein

Schalt-Frequenz: 20 Hz

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2627904 Pepperl+Fuchs Sensor Induktiv NBB5-18GM60-WS-5M 083921 M18 bündig Zweidraht

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2627904 Pepperl+Fuchs Sensor Induktiv NBB5-18GM60-WS-5M 083921 M18 bündig Zweidraht

Beschreibung

Schaltabstand: 5 mm, Einbau: bündig, Schaltfunktion: Schließer (NO), Ausgangstyp: Zweidraht, Betriebsspannung: 20 ... 253 V, Betriebsstrom: 5 ... 200 mA

Ausführung

Allgemeine Daten
Schaltfunktion: Schließer (NO)
Ausgangstyp: Zweidraht
Schaltabstand: 5 mm
Einbau: bündig
Ausgangspolarität: AC
Gesicherter Schaltabstand: 0 ... 4,05 mm
Realschaltabstand: 4,5 ... 5,5 mm typ. 5 mm
Reduktionsfaktor rAl: 0,2
Reduktionsfaktor rCu: 0,2
Reduktionsfaktor rV2A (1.4301) : 0,6
Ausgangsart: 2-Draht
Kenndaten
Betriebsspannung: 20 ... 253 V
Schaltfrequenz: 0 ... 20 Hz
Hysterese: typ. 6 %
Verpolschutz: ja
Kurzschlussschutz: nein
Spannungsfall: < 5 V (IL > 50 mA); < 8 V (IL < 50 mA)
Kurzzeitstrom (20ms, 0,1Hz): 0 ... 1600 mA
Betriebsstrom: 5 ... 200 mA
Reststrom: 0 ... 1,7 mA typ.
Bereitschaftsverzug: ≤ 30 ms
Betriebsspannungsanzeige: LED, grün
Schaltzustandsanzeige: LED, gelb
Normen- und Richtlinienkonformität
Normenkonformität
Normen: EN 60947-5-2:2007 | EN 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
Zulassungen und Zertifikate
UL-Zulassung: cULus Listed, General Purpose
CSA-Zulassung: cCSAus Listed, General Purpose
Umgebungsbedingungen
Umgebungstemperatur: -25 ... 70 °C (-13 ... 158 °F)
Lagertemperatur: -25 ... 85 °C (-13 ... 185 °F)
Mechanische Daten
Anschlussart: Kabel PVC , 5 m
Aderquerschnitt: 0,34 mm2
Gehäusematerial: Messing, vernickelt
Stirnfläche: PBT
Schutzart: IP67
Hinweis: 1) Bei Temperaturbereich unter 0 °C zulässige Betriebsspannung Ub 80...253 V | Geräteschutzsicherung ≤ 0,8 A (flink) gemäß IEC 60127-2 Sheet 1 | Empfehlung: Nach Kurzschluss das Gerät auf Funktion prüfen.

Lieferumfang

Geliefert wird: Pepperl+Fuchs Fabrik Induktiver Sensor NBB5-18GM60-WS-5M, Verpackungseinheit: 1 Stk., EAN: 4050143115242
