Name: Pepperl+Fuchs Sensor Induktiv NBB30-U1K-E2 316607-0001 bündig PNP
Brand: Pepperl+Fuchs
SKU: 2628251
Availability: BackOrder

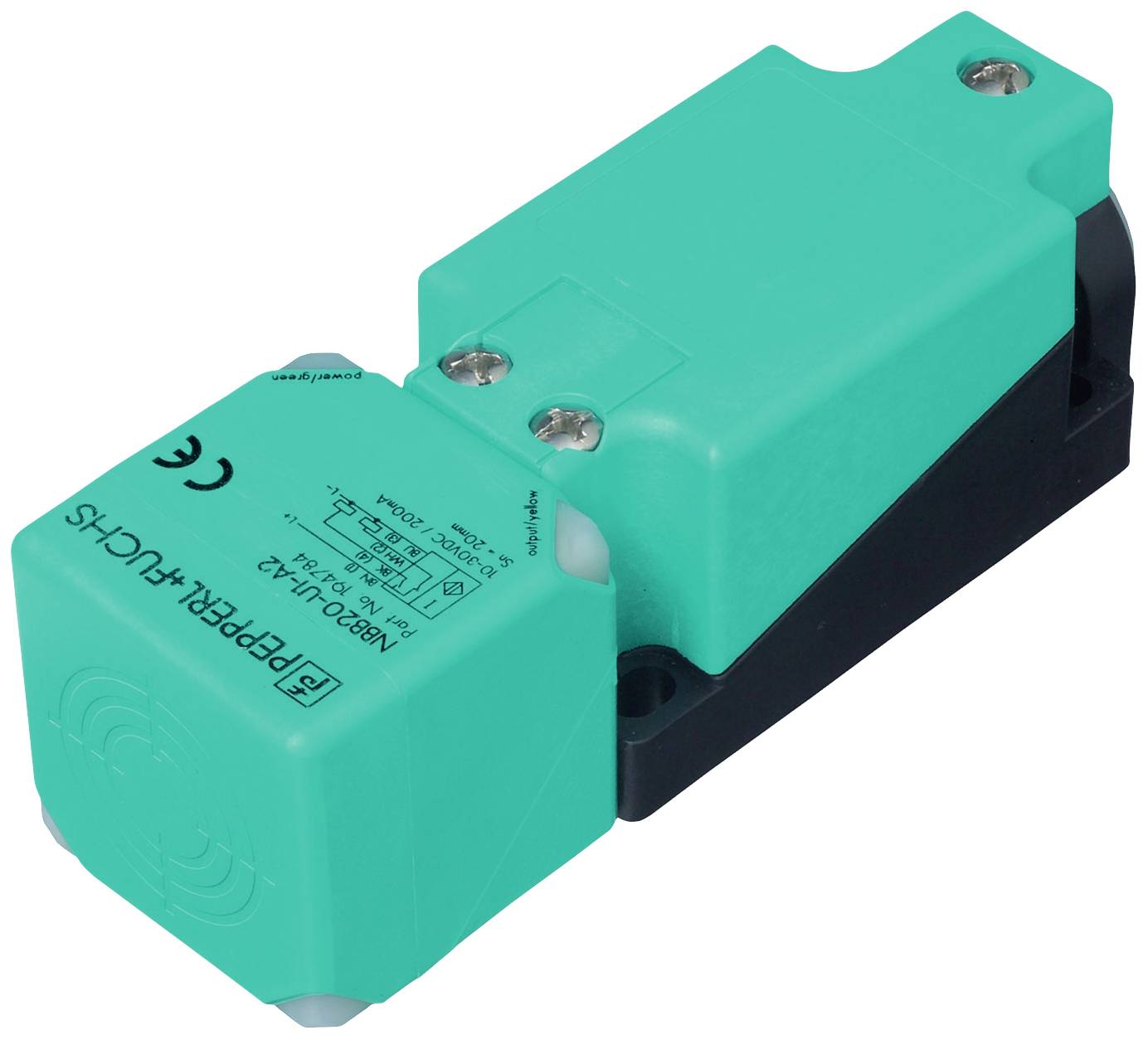

Ein rechteckiger, türkisfarbener Sensor mit Schraubbefestigung. Markiert mit Herstellerlogo und CE-Zeichen.

Abbildung ähnlich

Produkt-Art

Sensor

Betriebsspannung max.

30 V/DC

Kontaktart

1 Schließer

Schaltabstand (max.)

30 mm

Ausgänge

PNP

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Mi., 6. Jan. 2027

Anzahl

Stück

Gesamt (CHF 123.95 / Stück)

CHF 123.95

inkl. MwSt.

nur CHF 15.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Induktiver Sensor - Art-Nr. 316607-0001

Produkt-Art: Sensor

Typ: NBB30-U1K-E2

Betriebsspannung min.: 10 V/DC

Betriebsspannung max.: 30 V/DC

Betriebsspannungsbereich: 10 - 30 V/DC

Kontaktart: 1 Schließer

Schaltabstand (max.): 30 mm

Ausgänge: PNP

Gehäusematerial: PA

Ausführung: Induktiv

Einbauart: bündig

Anschluss: Schraubklemmen

Besonderheiten: LED-Anzeige

Min. Temperatur: -25 °C

Max. Temperatur: 70 °C

: IP68
IP69

Inhalt: 1 St.

Kabellose Ladefunktion: Nein

Schalt-Frequenz: 60 Hz

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2628251 Pepperl+Fuchs Sensor Induktiv NBB30-U1K-E2 316607-0001 bündig PNP

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2628251 Pepperl+Fuchs Sensor Induktiv NBB30-U1K-E2 316607-0001 bündig PNP

Beschreibung

Schaltabstand: 30 mm, Einbau: bündig, Schaltfunktion: Schließer (NO), Ausgangstyp: PNP, Betriebsspannung: 10 ... 30 V DC, Betriebsstrom: 0 ... 200 mA

Ausführung

Allgemeine Daten
Schaltfunktion: Schließer (NO)
Ausgangstyp: PNP
Schaltabstand: 30 mm
Einbau: bündig
Ausgangspolarität: DC
Gesicherter Schaltabstand: 0 ... 24,3 mm
Realschaltabstand: 27 ... 33 mm typ.
Reduktionsfaktor rAl: 0,4
Reduktionsfaktor rCu: 0,37
Reduktionsfaktor rV2A (1.4301) : 0,76
Reduktionsfaktor rMs: 0,46
Ausgangsart: 3-Draht
Kenndaten
Betriebsspannung: 10 ... 30 V DC
Schaltfrequenz: 0 ... 60 Hz
Hysterese: typ. 2 %
Verpolschutz: verpolgeschützt
Kurzschlussschutz: taktend
Spannungsfall: ≤ 2 V
Betriebsstrom: 0 ... 200 mA
Reststrom: 0 ... 0,5 mA
Leerlaufstrom: ≤ 20 mA
Bereitschaftsverzug: 80 ms
Betriebsspannungsanzeige: LED, grün
Schaltzustandsanzeige: LED, gelb
Kenndaten funktionale Sicherheit
MTTFd: 899 a
Gebrauchsdauer (TM): 20 a
Diagnosedeckungsgrad (DC): 0 %
Normen- und Richtlinienkonformität
Normenkonformität
Normen: EN 60947-5-2:2007 | EN 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
Zulassungen und Zertifikate
UL-Zulassung: cULus Listed, General Purpose
CCC-Zulassung: Produkte, deren max. Betriebsspannung ≤36 V ist, sind nicht zulassungspflichtig und daher nicht mit einer CCC-Kennzeichnung versehen.
Umgebungsbedingungen
Umgebungstemperatur: -25 ... 70 °C (-13 ... 158 °F)
Lagertemperatur: -40 ... 85 °C (-40 ... 185 °F)
Mechanische Daten
Anschlussart: Schraubklemmen
Anschlussinformation: Maximal 2 Leiter mit gleichem Aderquerschnitt dürfen an einer Klemmstelle montiert werden! | Anzugsmoment 1,2 Nm + 10 %
Aderquerschnitt: bis zu 2,5 mm2
Kleinster Aderquerschnitt: ohne Aderendhülsen 0,5 mm2 , mit Aderendhülsen 0,34 mm2
Größter Aderquerschnitt: ohne Aderendhülsen 2,5 mm2 , mit Aderendhülsen 1,5 mm2
Gehäusematerial: PA
Stirnfläche: PA
Gehäuseunterteil: Kunststoff
Schutzart: IP68 / IP69
Masse: 225 g
Hinweis: Anzugsdrehmoment: 1,8 Nm (Gehäuse)

Lieferumfang

Geliefert wird: Pepperl+Fuchs Fabrik Induktiver Sensor NBB30-U1K-E2, Verpackungseinheit: 1 Stk., EAN: 4050143422524
