Name: Pepperl+Fuchs Sensor Induktiv NBB20-U4-A2-V1 203056 bündig PNP
Brand: Pepperl+Fuchs
SKU: 2628278
Availability: BackOrder

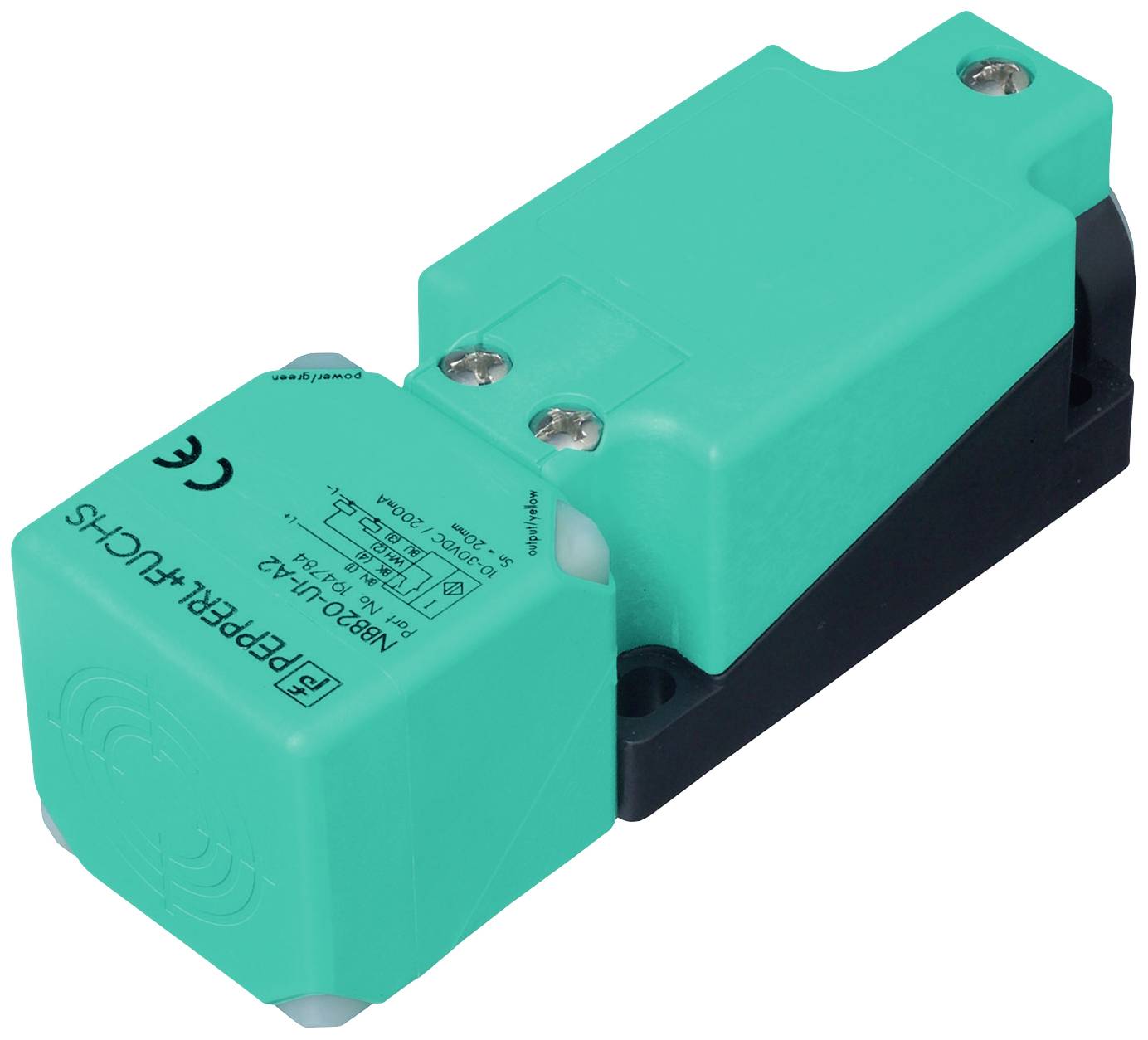

Ein rechteckiger, türkisfarbener Näherungssensor mit CE-Kennzeichnung und Aufschriften. Sensor hat zwei Montagebohrungen.

Abbildung ähnlich

Produkt-Art

Sensor

Betriebsspannung max.

30 V/DC

Kontaktart

Antivalent

Schaltabstand (max.)

20 mm

Ausgänge

PNP

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Di., 8. Dez.

Anzahl

Stück

Gesamt (CHF 163.95 / Stück)

CHF 163.95

inkl. MwSt.

nur CHF 20.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Induktiver Sensor - Art-Nr. 203056

Produkt-Art: Sensor

Typ: NBB20-U4-A2-V1

Betriebsspannung min.: 10 V/DC

Betriebsspannung max.: 30 V/DC

Betriebsspannungsbereich: 10 - 30 V/DC

Kontaktart: Antivalent

Schaltabstand (max.): 20 mm

Ausgänge: PNP

Ausführung: Induktiv

Einbauart: bündig

Anschluss: Stecker M12, 4 polig

Min. Temperatur: -25 °C

Max. Temperatur: 85 °C

: IP68
IP69K

Inhalt: 1 St.

Kabellose Ladefunktion: Nein

Schalt-Frequenz: 440 Hz

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2628278 Pepperl+Fuchs Sensor Induktiv NBB20-U4-A2-V1 203056 bündig PNP

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2628278 Pepperl+Fuchs Sensor Induktiv NBB20-U4-A2-V1 203056 bündig PNP

Beschreibung

Schaltabstand: 20 mm, Einbau: bündig, Schaltfunktion: Antivalent, Ausgangstyp: PNP, Betriebsspannung: 10 ... 30 V DC, Betriebsstrom: 0 ... 200 mA

Ausführung

Allgemeine Daten
Schaltfunktion: Antivalent
Ausgangstyp: PNP
Schaltabstand: 20 mm
Einbau: bündig
Ausgangspolarität: DC
Gesicherter Schaltabstand: 0 ... 16,2 mm
Reduktionsfaktor rAl: 0,33
Reduktionsfaktor rCu: 0,31
Reduktionsfaktor rV2A (1.4301) : 0,74
Reduktionsfaktor rMs: 0,41
Ausgangsart: 4-Draht
Kenndaten
Betriebsspannung: 10 ... 30 V DC
Schaltfrequenz: 0 ... 440 Hz
Hysterese: typ. 5 %
Verpolschutz: verpolgeschützt
Kurzschlussschutz: taktend
Spannungsfall: ≤ 2 V
Betriebsstrom: 0 ... 200 mA
Reststrom: 0 ... 0,5 mA
Leerlaufstrom: ≤ 20 mA
Bereitschaftsverzug: 80 ms
Betriebsspannungsanzeige: LED, grün
Schaltzustandsanzeige: LED, gelb
Kenndaten funktionale Sicherheit
MTTFd: 1289 a
Gebrauchsdauer (TM): 20 a
Diagnosedeckungsgrad (DC): 0 %
Normen- und Richtlinienkonformität
Normenkonformität
Normen: EN 60947-5-2:2007 | EN 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
Zulassungen und Zertifikate
UL-Zulassung: cULus Listed, General Purpose
CCC-Zulassung: Produkte, deren max. Betriebsspannung ≤36 V ist, sind nicht zulassungspflichtig und daher nicht mit einer CCC-Kennzeichnung versehen.
Umgebungsbedingungen
Umgebungstemperatur: -25 ... 85 °C (-13 ... 185 °F)
Mechanische Daten
Anschlussart: Gerätestecker M12 x 1 , 4-polig
Gehäusematerial: PA/Metall mit Epoxid-Pulverbeschichtung
Stirnfläche: PA
Gehäuseunterteil: Metall
Schutzart: IP68 / IP69K
Masse: 225 g
Hinweis: Anzugsdrehmoment: 1,8 Nm (Gehäuse) |

Lieferumfang

Geliefert wird: Pepperl+Fuchs Fabrik Induktiver Sensor NBB20-U4-A2-V1, Verpackungseinheit: 1 Stk., EAN: 4050143183678
