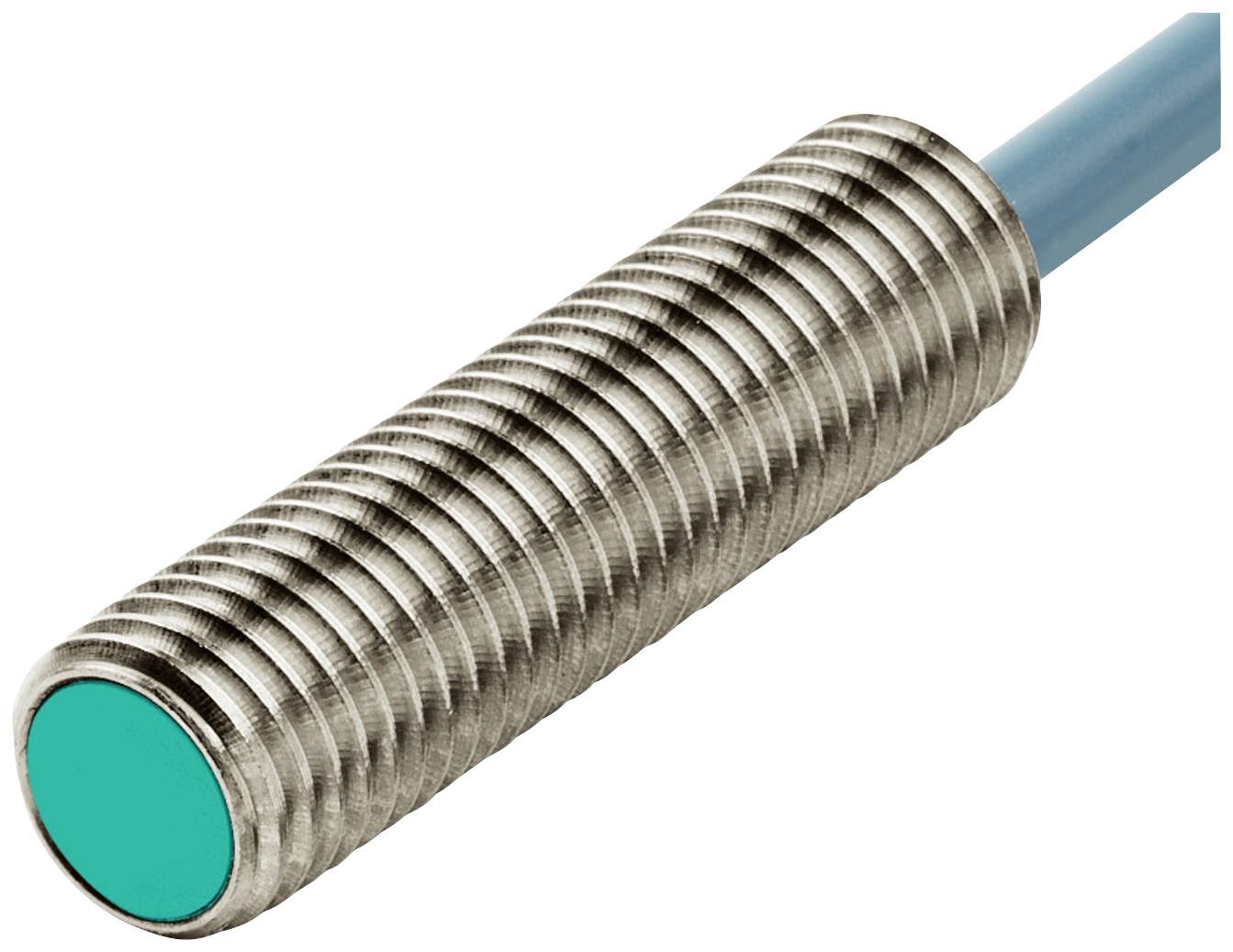

Abbildung ähnlich
Pepperl+Fuchs Sensor Induktiv NBB2-8GS35-E3-8M-PUR 304615-0085 bündig PNP
Produkt-Art
Sensor
Betriebsspannung max.
30 V
Kontaktart
1 Öffner
Schaltabstand (max.)
2 mm
Ausgänge
PNP
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Gesamt (CHF 109.95 / Stück)
CHF 115.95
-5 %
CHF 109.95
inkl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Induktiver Sensor - Art-Nr. 304615-0085
- Produkt-Art
Sensor
- Typ
NBB2-8GS35-E3-8M-PUR
- Betriebsspannung min.
5 V
- Betriebsspannung max.
30 V
- Betriebsspannungsbereich
5 - 30 V
- Kontaktart
1 Öffner
- Schaltabstand (max.)
2 mm
- Ausgänge
PNP
- Gehäusematerial
Edelstahl V2A
- Ausführung
Induktiv
- Einbauart
bündig
- Anschluss
Kabel
- Kabellänge
8 m
- Besonderheiten
LED-Anzeige
- Min. Temperatur
-40 °C
- Max. Temperatur
85 °C
IP67
- Inhalt
1 St.
- Kabellose Ladefunktion
Nein
- Schalt-Frequenz
6000 Hz
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2628431 Pepperl+Fuchs Sensor Induktiv NBB2-8GS35-E3-8M-PUR 304615-0085 bündig PNP
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2628431 Pepperl+Fuchs Sensor Induktiv NBB2-8GS35-E3-8M-PUR 304615-0085 bündig PNP
Beschreibung
Schaltabstand: 2 mm, Einbau: bündig, Schaltfunktion: Öffner (NC), Ausgangstyp: PNP, Betriebsspannung: 5 ... 30 V, Betriebsstrom: 0 ... 100 mA
Ausführung
- Allgemeine Daten
- Schaltfunktion: Öffner (NC)
- Ausgangstyp: PNP
- Schaltabstand: 2 mm
- Einbau: bündig
- Ausgangspolarität: DC
- Gesicherter Schaltabstand: 0 ... 1,62 mm
- Betätigungselement: Baustahl, z. B. 1.0037, S235JR (früher St37-2) | 8 mm x 8 mm x 1 mm
- Reduktionsfaktor rAl: 0,2
- Reduktionsfaktor rCu: 0,1
- Reduktionsfaktor rV2A (1.4301) : 0,55
- Reduktionsfaktor rMs: 0,25
- Ausgangsart: 3-Draht
- Kenndaten
- Betriebsspannung: 5 ... 30 V
- Schaltfrequenz: 0 ... 6000 Hz
- Hysterese: typ. 5%
- Verpolschutz: verpolgeschützt
- Kurzschlussschutz: taktend
- Spannungsfall: ≤ 1,5 V
- Betriebsstrom: 0 ... 100 mA
- Reststrom: 0 ... 0,2 mA
- Leerlaufstrom: ≤ 10 mA
- Bereitschaftsverzug: ≤ 100 ms
- Schaltzustandsanzeige: LED, gelb
- Kenndaten funktionale Sicherheit
- MTTFd: 960 a
- Gebrauchsdauer (TM): 20 a
- Diagnosedeckungsgrad (DC): 0 %
- Normen- und Richtlinienkonformität
- Normenkonformität
- Normen: EN 60947-5-2:2007 | EN 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
- Zulassungen und Zertifikate
- UL-Zulassung: cULus Listed, General Purpose, Class 2 Power Source
- CCC-Zulassung: Produkte, deren max. Betriebsspannung ≤36 V ist, sind nicht zulassungspflichtig und daher nicht mit einer CCC-Kennzeichnung versehen.
- Umgebungsbedingungen
- Umgebungstemperatur: -40 ... 85 °C (-40 ... 185 °F)
- Lagertemperatur: -40 ... 85 °C (-40 ... 185 °F)
- Mechanische Daten
- Anschlussart: Kabel PUR , 8 m
- Aderquerschnitt: 0,14 mm2
- Gehäusematerial: Edelstahl 1.4305 / AISI 303 (V2A)
- Stirnfläche: LCP
- Schutzart: IP67
- Kabel
- Kabeldurchmesser: 3,3 mm ± 0,15 mm
- Biegeradius: > 10 x Kabeldurchmesser
- Allgemeine Informationen
- Lieferumfang: 2 Sechskantmuttern enthalten
Lieferumfang
- Geliefert wird: Pepperl+Fuchs Fabrik Induktiver Sensor NBB2-8GS35-E3-8M-PUR, Verpackungseinheit: 1 Stk., EAN: 4050143127566
