Name: Pepperl+Fuchs Sensor Induktiv NBB2-8GM30-A0-V1 304615-0033 M30 bündig NPN
Brand: Pepperl+Fuchs
SKU: 2628291
Availability: BackOrder

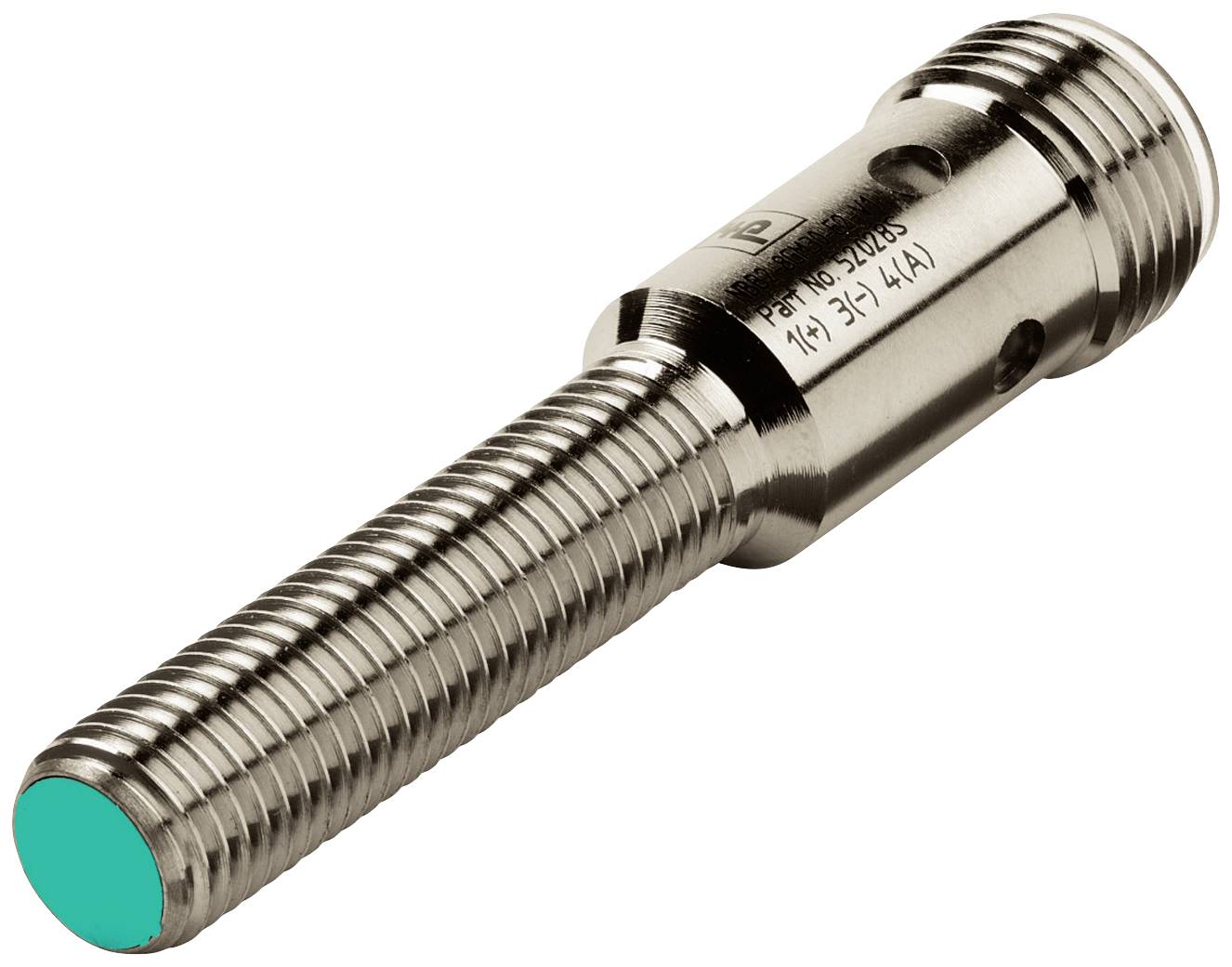

Ein metallischer, zylindrischer Sensor mit kreisförmiger grüner Fläche an einem Ende; geeignet für industrielle Anwendungen.

Abbildung ähnlich

Produkt-Art

Sensor

Betriebsspannung max.

30 V

Kontaktart

Antivalent

Schaltabstand (max.)

2 mm

Ausgänge

NPN

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Mi., 6. Jan. 2027

Anzahl

Stück

Gesamt (CHF 99.95 / Stück)

CHF 99.95

inkl. MwSt.

nur CHF 10.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Induktiver Sensor - Art-Nr. 304615-0033

Produkt-Art: Sensor

Typ: NBB2-8GM30-A0-V1

Betriebsspannung min.: 5 V

Betriebsspannung max.: 30 V

Betriebsspannungsbereich: 5 - 30 V

Kontaktart: Antivalent

Schaltabstand (max.): 2 mm

Ausgänge: NPN

Gehäusematerial: Messing

Ausführung: Induktiv

Material-Eigenschaft: vernickelt

Einbauart: bündig

Baugröße: M30

Anschluss: Stecker M12, 4 polig

Besonderheiten: LED-Anzeige

Min. Temperatur: -40 °C

Max. Temperatur: 85 °C

: IP67

Inhalt: 1 St.

Kabellose Ladefunktion: Nein

Schalt-Frequenz: 6000 Hz

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2628291 Pepperl+Fuchs Sensor Induktiv NBB2-8GM30-A0-V1 304615-0033 M30 bündig NPN

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2628291 Pepperl+Fuchs Sensor Induktiv NBB2-8GM30-A0-V1 304615-0033 M30 bündig NPN

Beschreibung

Schaltabstand: 2 mm, Einbau: bündig, Schaltfunktion: Antivalent, Ausgangstyp: NPN, Betriebsspannung: 5 ... 30 V, Betriebsstrom: 0 ... 100 mA

Ausführung

Allgemeine Daten
Schaltfunktion: Antivalent
Ausgangstyp: NPN
Schaltabstand: 2 mm
Einbau: bündig
Ausgangspolarität: DC
Gesicherter Schaltabstand: 0 ... 1,62 mm
Betätigungselement: Baustahl, z. B. 1.0037, S235JR (früher St37-2) | 8 mm x 8 mm x 1 mm
Reduktionsfaktor rAl: 0,4
Reduktionsfaktor rCu: 0,3
Reduktionsfaktor rV2A (1.4301) : 0,75
Reduktionsfaktor rMs: 0,45
Ausgangsart: 4-Draht
Kenndaten
Betriebsspannung: 5 ... 30 V
Schaltfrequenz: 0 ... 6000 Hz
Hysterese: typ. 5%
Verpolschutz: verpolgeschützt
Kurzschlussschutz: taktend
Spannungsfall: ≤ 1,5 V
Betriebsstrom: 0 ... 100 mA
Reststrom: 0 ... 0,2 mA
Leerlaufstrom: ≤ 10 mA
Bereitschaftsverzug: ≤ 100 ms
Schaltzustandsanzeige: Mehrloch-LED, gelb
Kenndaten funktionale Sicherheit
MTTFd: 960 a
Gebrauchsdauer (TM): 20 a
Diagnosedeckungsgrad (DC): 0 %
Normen- und Richtlinienkonformität
Normenkonformität
Normen: EN 60947-5-2:2007 | EN 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
Zulassungen und Zertifikate
UL-Zulassung: cULus Listed, General Purpose, Class 2 Power Source
CCC-Zulassung: Produkte, deren max. Betriebsspannung ≤36 V ist, sind nicht zulassungspflichtig und daher nicht mit einer CCC-Kennzeichnung versehen.
Umgebungsbedingungen
Umgebungstemperatur: -40 ... 85 °C (-40 ... 185 °F)
Lagertemperatur: -40 ... 85 °C (-40 ... 185 °F)
Mechanische Daten
Anschlussart: Gerätestecker M12 x 1 , 4-polig
Gehäusematerial: Messing, vernickelt
Stirnfläche: LCP
Schutzart: IP67
Allgemeine Informationen
Lieferumfang: 2 Sechskantmuttern enthalten

Lieferumfang

Geliefert wird: Pepperl+Fuchs Fabrik Induktiver Sensor NBB2-8GM30-A0-V1, Verpackungseinheit: 1 Stk., EAN: 4050143155217
