Name: Pepperl+Fuchs Sensor Induktiv NBB15-30GM50-A0-M1 293454-0018 M50 bündig NPN
Brand: Pepperl+Fuchs
SKU: 2627824
Availability: BackOrder

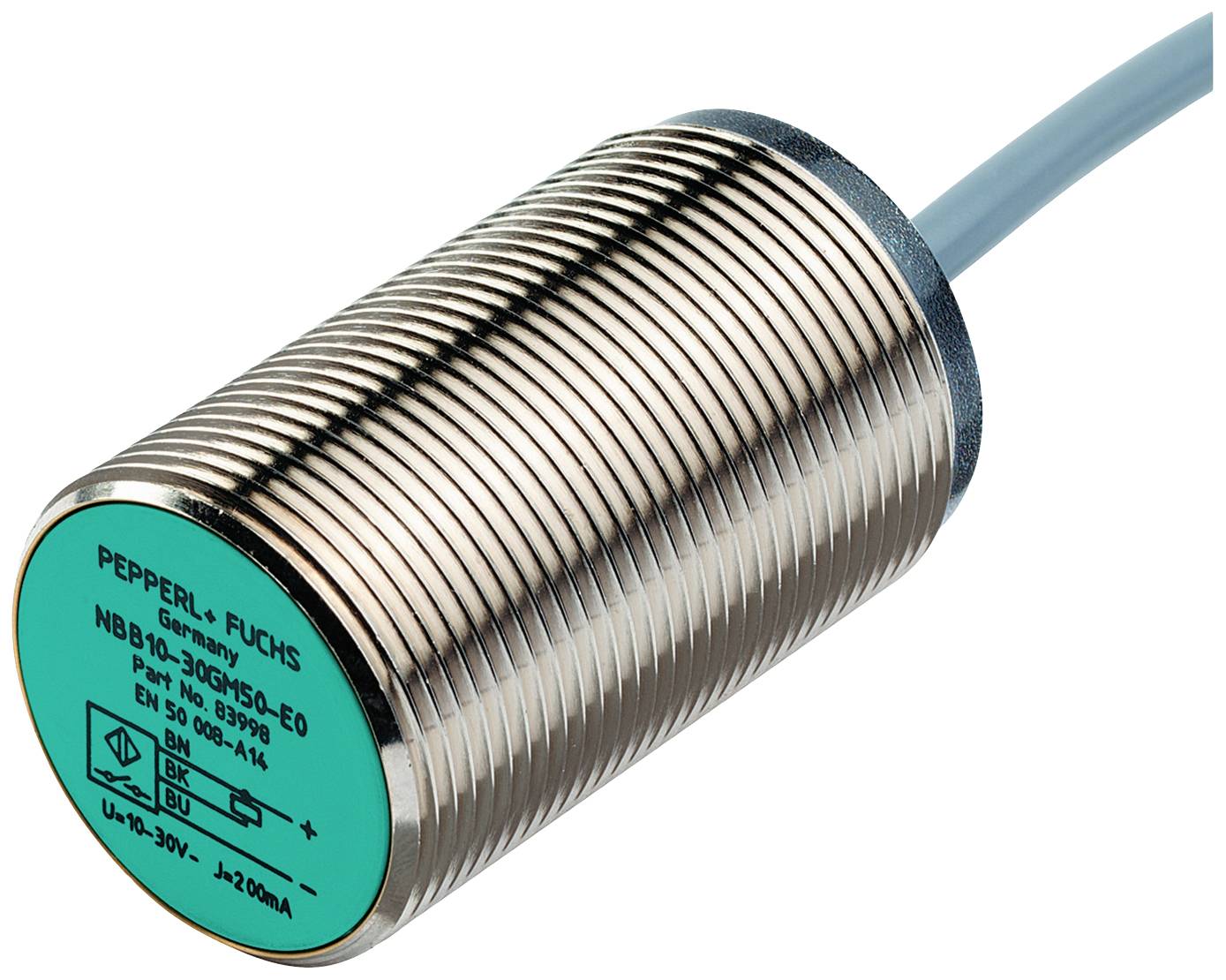

Zylindrischer Näherungssensor von Pepperl+Fuchs mit Kabel. Robust, metallisch, grün gekennzeichnet mit technischen Details.

Abbildung ähnlich

Produkt-Art

Sensor

Betriebsspannung max.

30 V

Kontaktart

Antivalent

Schaltabstand (max.)

15 mm

Ausgänge

NPN

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Mi., 6. Jan. 2027

Anzahl

Stück

Gesamt (CHF 119.95 / Stück)

CHF 119.95

inkl. MwSt.

nur CHF 15.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Induktiver Sensor - Art-Nr. 293454-0018

Produkt-Art: Sensor

Typ: NBB15-30GM50-A0-M1

Betriebsspannung min.: 7 V

Betriebsspannung max.: 30 V

Betriebsspannungsbereich: 7 - 30 V

Kontaktart: Antivalent

Schaltabstand (max.): 15 mm

Ausgänge: NPN

Gehäusematerial: Messing (vernickelt)

Ausführung: Induktiv

Material-Eigenschaft: vernickelt

Einbauart: bündig

Baugröße: M50

Anschluss: Kabel

Kabellänge: 2 m

Besonderheiten: LED-Anzeige

Min. Temperatur: -40 °C

Max. Temperatur: 85 °C

: IP68
IP69K

Inhalt: 1 St.

Kabellose Ladefunktion: Nein

Schalt-Frequenz: 500 Hz

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2627824 Pepperl+Fuchs Sensor Induktiv NBB15-30GM50-A0-M1 293454-0018 M50 bündig NPN

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2627824 Pepperl+Fuchs Sensor Induktiv NBB15-30GM50-A0-M1 293454-0018 M50 bündig NPN

Beschreibung

Schaltabstand: 15 mm, Einbau: bündig, Schaltfunktion: Antivalent, Ausgangstyp: NPN, Betriebsspannung: 7 ... 30 V, Betriebsstrom: 0 ... 200 mA

Ausführung

Allgemeine Daten
Schaltfunktion: Antivalent
Ausgangstyp: NPN
Schaltabstand: 15 mm
Einbau: bündig
Ausgangspolarität: DC
Gesicherter Schaltabstand: 0 ... 12,15 mm
Betätigungselement: Baustahl, z. B. 1.0037, S235JR (früher St37-2) | 45 mm x 45 mm x 1 mm
Reduktionsfaktor rAl: 0,45
Reduktionsfaktor rCu: 0,4
Reduktionsfaktor rV2A (1.4301) : 0,7
Reduktionsfaktor rMs: 0,5
Ausgangsart: 4-Draht
Kenndaten
Betriebsspannung: 7 ... 30 V
Schaltfrequenz: 0 ... 500 Hz
Hysterese: typ. 5%
Verpolschutz: verpolgeschützt
Kurzschlussschutz: taktend
Spannungsfall: ≤ 2 V
Betriebsstrom: 0 ... 200 mA
Reststrom: 0 ... 0,5 mA typ. 4 µA bei 25 °C
Leerlaufstrom: ≤ 10 mA
Bereitschaftsverzug: ≤ 100 ms
Schaltzustandsanzeige: LED, gelb
Kenndaten funktionale Sicherheit
MTTFd: 1494 a
Gebrauchsdauer (TM): 20 a
Diagnosedeckungsgrad (DC): 0 %
Normen- und Richtlinienkonformität
Normenkonformität
Normen: EN 60947-5-2:2007 | EN 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012 | EN 12895: 2015
Zulassungen und Zertifikate
UL-Zulassung: cULus Listed, General Purpose, Class 2 Power Source
CCC-Zulassung: Produkte, deren max. Betriebsspannung ≤36 V ist, sind nicht zulassungspflichtig und daher nicht mit einer CCC-Kennzeichnung versehen.
E1-Typgenehmigung: 10R-04
Umgebungsbedingungen
Umgebungstemperatur: -40 ... 85 °C (-40 ... 185 °F)
Lagertemperatur: -40 ... 85 °C (-40 ... 185 °F)
Mechanische Daten
Anschlussart: Kabel PUR , 2 m
Aderquerschnitt: 0,34 mm2
Gehäusematerial: Messing, vernickelt
Stirnfläche: PBT
Schutzart: IP68 / IP69K
Masse: 135 g
Allgemeine Informationen
Lieferumfang: Lieferung mit 2 Muttern mit Sperrverzahnung

Lieferumfang

Geliefert wird: Pepperl+Fuchs Fabrik Induktiver Sensor NBB15-30GM50-A0-M1, Verpackungseinheit: 1 Stk., EAN: 4050143155460
