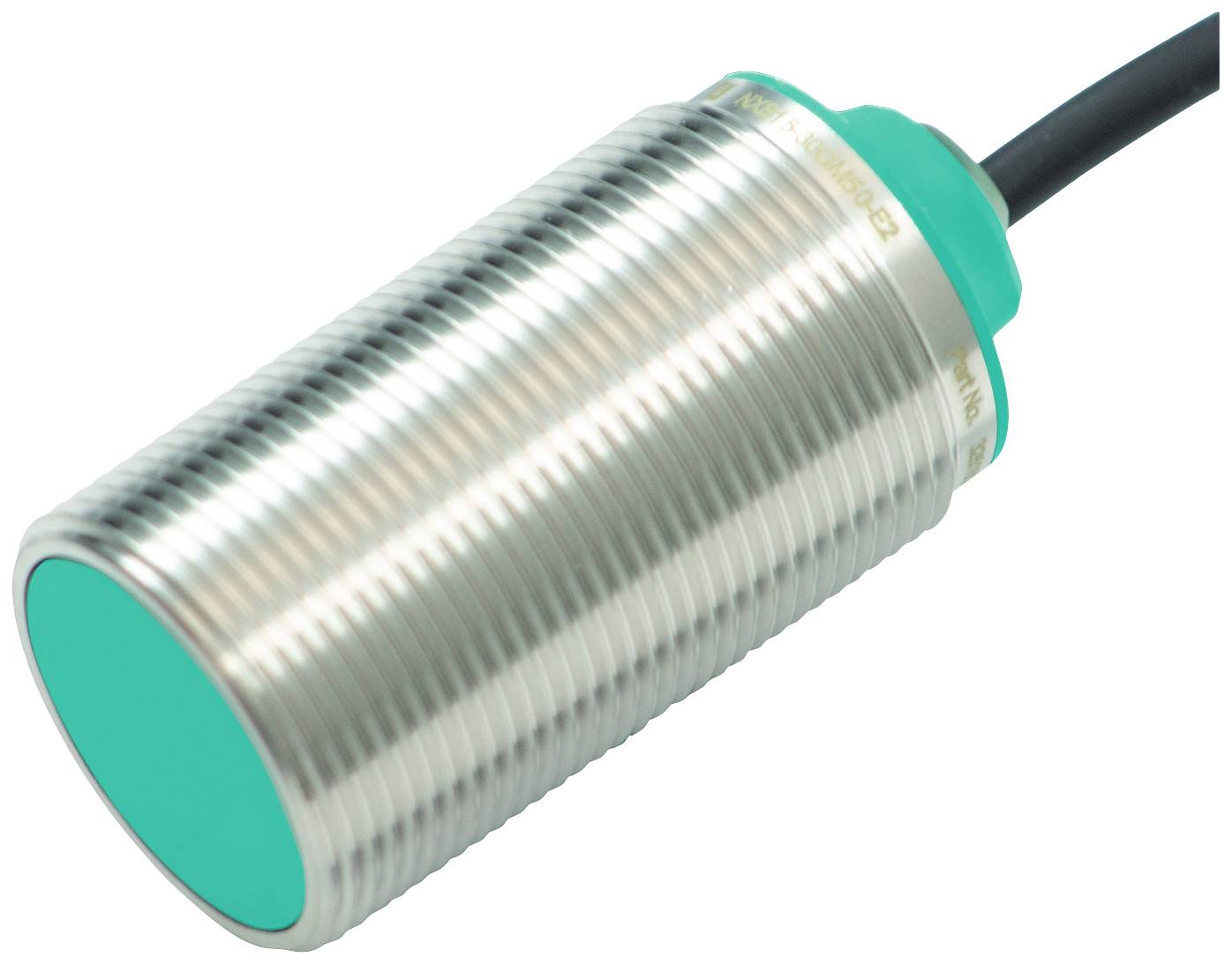

Abbildung ähnlich
Pepperl+Fuchs Sensor Induktiv NBB15-30GM50-A0 326161-0152 M50 bündig NPN
Produkt-Art
Sensor
Betriebsspannung max.
36 V
Kontaktart
Antivalent
Schaltabstand (max.)
15 mm
Ausgänge
NPN
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Gesamt (CHF 109.95 / Stück)
CHF 109.95
inkl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Induktiver Sensor - Art-Nr. 326161-0152
- Produkt-Art
Sensor
- Typ
NBB15-30GM50-A0
- Betriebsspannung min.
5 V
- Betriebsspannung max.
36 V
- Betriebsspannungsbereich
5 - 36 V
- Kontaktart
Antivalent
- Schaltabstand (max.)
15 mm
- Ausgänge
NPN
- Gehäusematerial
Messing
- Ausführung
Induktiv
- Einbauart
bündig
- Baugröße
M50
- Anschluss
Kabel
- Kabellänge
2 m
- Besonderheiten
LED-Anzeige
- Min. Temperatur
-40 °C
- Max. Temperatur
85 °C
IP68
- Inhalt
1 St.
- Kabellose Ladefunktion
Nein
- Schalt-Frequenz
550 Hz
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2627993 Pepperl+Fuchs Sensor Induktiv NBB15-30GM50-A0 326161-0152 M50 bündig NPN
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2627993 Pepperl+Fuchs Sensor Induktiv NBB15-30GM50-A0 326161-0152 M50 bündig NPN
Beschreibung
Schaltabstand: 15 mm, Einbau: bündig, Schaltfunktion: Antivalent, Ausgangstyp: NPN, Betriebsspannung: 5 ... 36 V, Betriebsstrom: 0 ... 200 mA
Ausführung
- Allgemeine Daten
- Schaltfunktion: Antivalent
- Ausgangstyp: NPN
- Schaltabstand: 15 mm
- Einbau: bündig
- Ausgangspolarität: DC
- Gesicherter Schaltabstand: 0 ... 12,15 mm
- Betätigungselement: Baustahl, z. B. 1.0037, S235JR (früher St37-2) | 45 mm x 45 mm x 1 mm
- Reduktionsfaktor rAl: 0,45
- Reduktionsfaktor rCu: 0,43
- Reduktionsfaktor rV2A (1.4301) : 0,73
- Reduktionsfaktor rMs: 0,53
- Ausgangsart: 4-Draht
- Kenndaten
- Betriebsspannung: 5 ... 36 V
- Schaltfrequenz: 0 ... 550 Hz
- Hysterese: typ. 5 %
- Verpolschutz: verpolgeschützt
- Kurzschlussschutz: taktend
- Spannungsfall: ≤ 1 V
- Betriebsstrom: 0 ... 200 mA
- Reststrom: max. 20 µA
- Leerlaufstrom: ≤ 15 mA
- Bereitschaftsverzug: ≤ 10 ms
- Schaltzustandsanzeige: LED, gelb
- Kenndaten funktionale Sicherheit
- MTTFd: 1248 a
- Gebrauchsdauer (TM): 20 a
- Diagnosedeckungsgrad (DC): 0 %
- Konformität
- LABS-Konformität: VDMA 24364-C1/T100°C-W
- Normen- und Richtlinienkonformität
- Normenkonformität
- Normen: EN 60947-5-2:2007 | EN 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
- Zulassungen und Zertifikate
- EAC-Konformität: TR CU 020/2011
- Schutzklasse: II
- Bemessungsisolationsspannung: 36 V
- Bemessungsstoßspannungsfestigkeit: 500 V
- UL-Zulassung: cULus Listed, General Purpose, Class 2 Power Source
- CCC-Zulassung: Produkte, deren max. Betriebsspannung ≤36 V ist, sind nicht zulassungspflichtig und daher nicht mit einer CCC-Kennzeichnung versehen.
- Umgebungsbedingungen
- Umgebungstemperatur: -40 ... 85 °C (-40 ... 185 °F)
- Lagertemperatur: -40 ... 85 °C (-40 ... 185 °F)
- Mechanische Daten
- Anschlussart: Kabel
- Gehäusematerial: Messing , Weißbronze beschichtet
- Stirnfläche: PBT , grün
- Schutzart: IP68
- Kabel
- Aderendhülsen: ja
- Kabeldurchmesser: 4,3 mm ± 0,15 mm
- Biegeradius: > 10 x Kabeldurchmesser
- Material: PVC
- Farbe: schwarz
- Aderzahl: 4
- Aderquerschnitt: 0,34 mm2
- Länge: 2 m
- Masse: 198 g
- Anzugsdrehmoment: 0 ... 30 Nm
- Allgemeine Informationen
- Lieferumfang: Lieferung mit 2 Muttern mit Sperrverzahnung
Lieferumfang
- Geliefert wird: Pepperl+Fuchs Fabrik Induktiver Sensor NBB15-30GM50-A0, Verpackungseinheit: 1 Stk., EAN: 4050143424337
