Name: Pepperl+Fuchs Sensor Induktiv NBB1,5-F41-E2-Y315198 315198 bündig PNP
Brand: Pepperl+Fuchs
SKU: 2628250
Availability: BackOrder

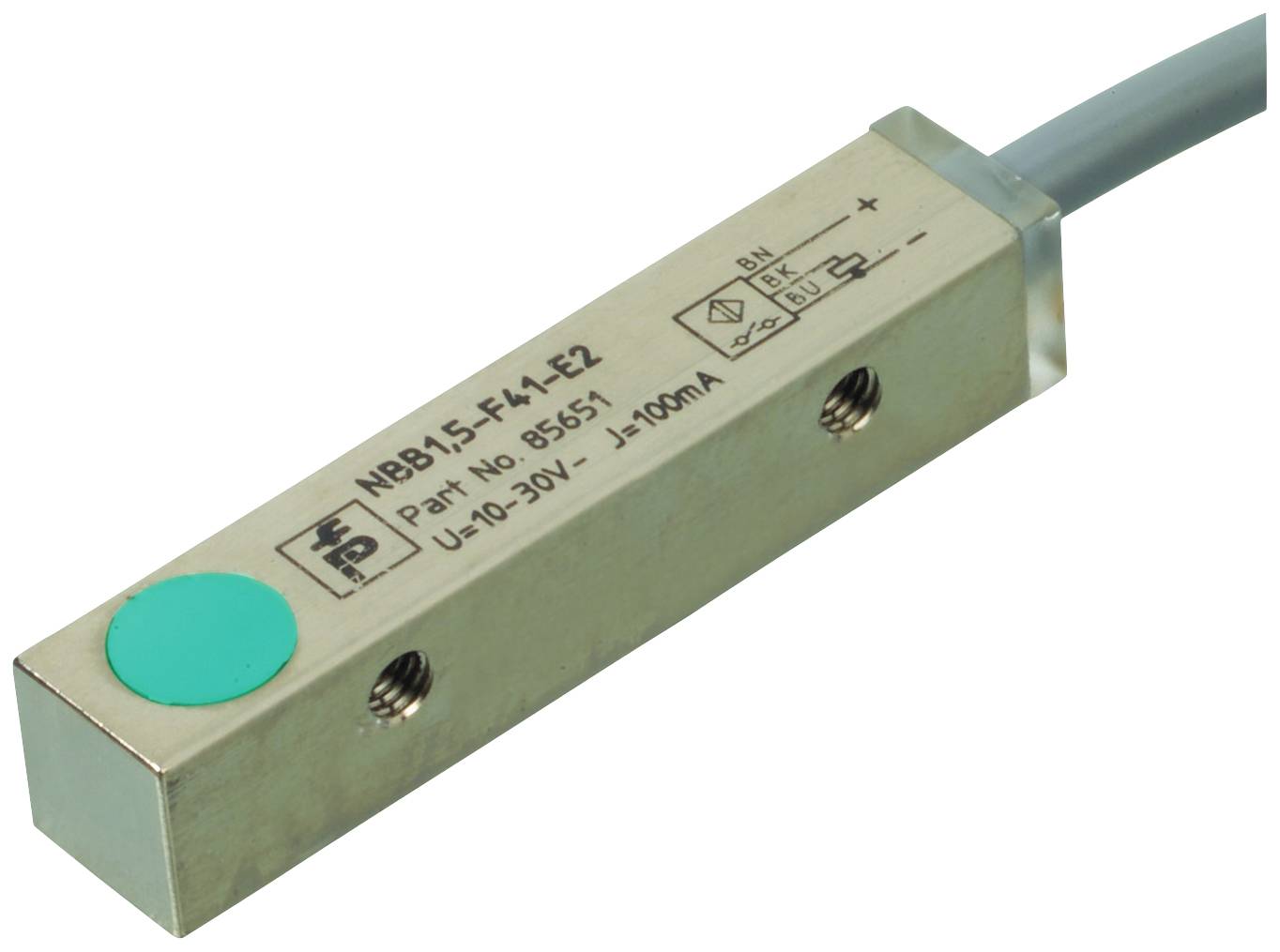

Rechteckiger induktiver Näherungssensor mit zwei Befestigungsbohrungen, Metallgehäuse und grüner Erkennungsscheibe.

Abbildung ähnlich

Produkt-Art

Sensor

Betriebsspannung max.

30 V/DC

Kontaktart

1 Schließer

Schaltabstand (max.)

1.5 mm

Ausgänge

PNP

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Di., 29. Dez. 2026

Anzahl

Stück

Gesamt (CHF 119.95 / Stück)

CHF 119.95

inkl. MwSt.

nur CHF 15.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Produkt-Art: Sensor

Typ: NBB1,5-F41-E2-Y315198

Betriebsspannung min.: 10 V/DC

Betriebsspannung max.: 30 V/DC

Betriebsspannungsbereich: 10 - 30 V/DC

Kontaktart: 1 Schließer

Schaltabstand (max.): 1.5 mm

Ausgänge: PNP

Gehäusematerial: Messing

Ausführung: Induktiv

Material-Eigenschaft: vernickelt

Einbauart: bündig

Anschluss: Kabel

Kabellänge: 2 m

Min. Temperatur: -25 °C

Max. Temperatur: 70 °C

: IP67

Inhalt: 1 St.

Kabellose Ladefunktion: Nein

Schalt-Frequenz: 1500 Hz

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 2628250 Pepperl+Fuchs Sensor Induktiv NBB1,5-F41-E2-Y315198 315198 bündig PNP

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2628250 Pepperl+Fuchs Sensor Induktiv NBB1,5-F41-E2-Y315198 315198 bündig PNP

Beschreibung

Schaltabstand: 1,5 mm, Einbau: bündig, Schaltfunktion: Schließer (NO), Ausgangstyp: PNP, Betriebsspannung: 10 ... 30 V DC, Betriebsstrom: 0 ... 100 mA

Ausführung

Allgemeine Daten
Schaltfunktion: Schließer (NO)
Ausgangstyp: PNP
Schaltabstand: 1,5 mm
Einbau: bündig
Ausgangspolarität: DC
Gesicherter Schaltabstand: 0 ... 1,215 mm
Reduktionsfaktor rAl: 0,45
Reduktionsfaktor rCu: 0,35
Reduktionsfaktor rV2A (1.4301) : 0,75
Ausgangsart: 3-Draht
Kenndaten
Betriebsspannung: 10 ... 30 V DC
Schaltfrequenz: 0 ... 1500 Hz
Hysterese: typ. 3 %
Verpolschutz: verpolgeschützt
Kurzschlussschutz: taktend
Spannungsfall: ≤ 3 V
Betriebsstrom: 0 ... 100 mA
Reststrom: 0 ... 0,5 mA typ.
Leerlaufstrom: ≤ 15 mA
Bereitschaftsverzug: ≤ 20 ms
Schaltzustandsanzeige: LED, gelb
Kenndaten funktionale Sicherheit
MTTFd: 1528 a
Gebrauchsdauer (TM): 20 a
Diagnosedeckungsgrad (DC): 0 %
Normen- und Richtlinienkonformität
Normenkonformität
Normen: EN 60947-5-2:2007 | IEC 60947-5-2:2007
Zulassungen und Zertifikate
CCC-Zulassung: Produkte, deren max. Betriebsspannung ≤36 V ist, sind nicht zulassungspflichtig und daher nicht mit einer CCC-Kennzeichnung versehen.
Umgebungsbedingungen
Umgebungstemperatur: -25 ... 70 °C (-13 ... 158 °F)
Mechanische Daten
Anschlussart: Kabel PUR , 2 m
Aderquerschnitt: 0,14 mm2
Gehäusematerial: Messing, vernickelt
Stirnfläche: PBT
Schutzart: IP67
Masse: 13,5 g

Lieferumfang

Geliefert wird: Pepperl+Fuchs Fabrik Induktiver Sensor NBB1,5-F41-E#315198, Verpackungseinheit: 1 Stk., EAN: 4050143265299

Beschreibung

Schaltabstand: 1,5 mm, Einbau: bündig, Schaltfunktion: Schließer (NO), Ausgangstyp: PNP, Betriebsspannung: 10 ... 30 V DC, Betriebsstrom: 0 ... 100 mA

Ausführung

Allgemeine Daten
Schaltfunktion: Schließer (NO)
Ausgangstyp: PNP
Schaltabstand: 1,5 mm
Einbau: bündig
Ausgangspolarität: DC
Gesicherter Schaltabstand: 0 ... 1,215 mm
Reduktionsfaktor rAl: 0,45
Reduktionsfaktor rCu: 0,35
Reduktionsfaktor rV2A (1.4301) : 0,75
Ausgangsart: 3-Draht
Kenndaten
Betriebsspannung: 10 ... 30 V DC
Schaltfrequenz: 0 ... 1500 Hz
Hysterese: typ. 3 %
Verpolschutz: verpolgeschützt
Kurzschlussschutz: taktend
Spannungsfall: ≤ 3 V
Betriebsstrom: 0 ... 100 mA
Reststrom: 0 ... 0,5 mA typ.
Leerlaufstrom: ≤ 15 mA
Bereitschaftsverzug: ≤ 20 ms
Schaltzustandsanzeige: LED, gelb
Kenndaten funktionale Sicherheit
MTTFd: 1528 a
Gebrauchsdauer (TM): 20 a
Diagnosedeckungsgrad (DC): 0 %
Normen- und Richtlinienkonformität
Normenkonformität
Normen: EN 60947-5-2:2007 | IEC 60947-5-2:2007
Zulassungen und Zertifikate
CCC-Zulassung: Produkte, deren max. Betriebsspannung ≤36 V ist, sind nicht zulassungspflichtig und daher nicht mit einer CCC-Kennzeichnung versehen.
Umgebungsbedingungen
Umgebungstemperatur: -25 ... 70 °C (-13 ... 158 °F)
Mechanische Daten
Anschlussart: Kabel PUR , 2 m
Aderquerschnitt: 0,14 mm2
Gehäusematerial: Messing, vernickelt
Stirnfläche: PBT
Schutzart: IP67
Masse: 13,5 g
