Name: Pepperl+Fuchs Reflexions-Lichtschranke OBG5000-R101-EP-IO-V3 267075-100069 hellschaltend, Retroreflektierend, Teach-In,
Brand: Pepperl+Fuchs
SKU: 2628754
Availability: BackOrder

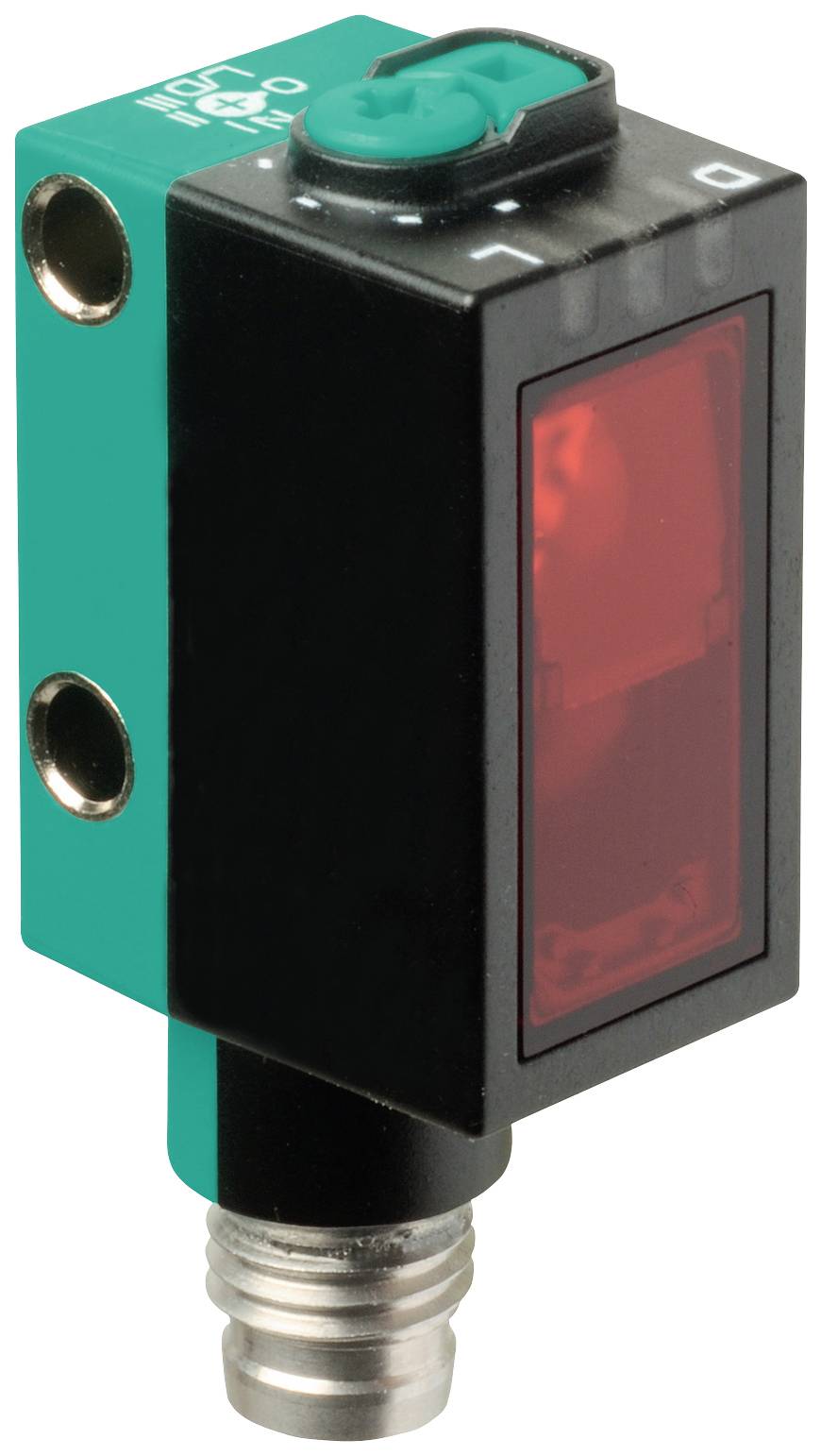

Ein rechteckiger, industrieller Sensor mit grünem Gehäuse, rotem Display und metallischem Anschluss. Entworfen für präzise Messungen.

Abbildung ähnlich

Produkt-Art

Reflexions-Lichtschranke

Funktionen

hellschaltend

Retroreflektierend

Teach-In

Umschalter (Hell-EIN/Dunkel-EIN)

dunkelschaltend

Betriebsspannung max.

30 V/DC

Anschluss

Typ

OBG5000-R101-EP-IO-V3

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Di., 12. Jan. 2027

Anzahl

Stück

Gesamt (CHF 153.95 / Stück)

CHF 153.95

inkl. MwSt.

nur CHF 20.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Reflexionslichtschranke (Glas) - Art-Nr. 267075-100069

Produkt-Art: Reflexions-Lichtschranke

Typ: OBG5000-R101-EP-IO-V3

Funktionen: hellschaltend
Retroreflektierend
Teach-In
Umschalter (Hell-EIN/Dunkel-EIN)
dunkelschaltend

Betriebsspannung min.: 10 V/DC

Betriebsspannung max.: 30 V/DC

Betriebsspannungsbereich: 10 - 30 V/DC

Ansprechzeit: 1 ms

Ausgänge: NPN, Schließer
PNP, Öffner

Schalt-Frequenz: 500 Hz

Anschluss: M8

Gehäusematerial: Polycarbonat

Sendertyp: LED Rot

: 6 m

Besonderheiten: LED-Anzeige

Min. Temperatur: -20 °C

Max. Temperatur: 60 °C

Breite: 13.9 mm

Höhe: 41.4 mm

Tiefe: 18.3 mm

Abm.: (B x H x T) 13.9 x 41.4 x 18.3 mm

Inhalt: 1 St.

Kabellose Ladefunktion: Nein

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2628754 Pepperl+Fuchs Reflexions-Lichtschranke OBG5000-R101-EP-IO-V3 267075-100069 hellschaltend, Retroreflektierend, Teach-In,

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2628754 Pepperl+Fuchs Reflexions-Lichtschranke OBG5000-R101-EP-IO-V3 267075-100069 hellschaltend, Retroreflektierend, Teach-In,

Beschreibung

Betriebsreichweite: 0 ... 3,5 m im Teach-Betrieb ; 0 ... 5 m bei Schalterstellung "N", Lichtsender: LED, Lichtart: rot, Wechsellicht, Signalausgang: 1 Gegentaktausgang, kurzschlussfest, verpolgeschützt, überspannungsfest, Schnittstellentyp: IO-Link ( über C/Q = Pin 4 ), Schaltungsart: Die Schaltungsart des Sensors ist umschaltbar. Der Auslieferungszustand ist: C/Q - Pin4: NPN Schließer / dunkelschaltend, PNP Öffner / hellschaltend, IO-Link , Anschluss: Gerätestecker M8 x 1, 3-polig, Betriebsspannung: 10 ... 30 V DC, Umgebungstemperatur: -20 ... 60 °C (-4 ... 140 °F)

Ausführung

Allgemeine Daten
Betriebsreichweite: 0 ... 3,5 m im Teach-Betrieb ; 0 ... 5 m bei Schalterstellung "N"
Reflektorabstand: 0 ... 3,5 m im Teach-Betrieb ; 0 ... 5 m bei Schalterstellung "N"
Grenzreichweite: 6 m
Referenzobjekt: Reflektor H85-2
Lichtsender: LED
Lichtart: rot, Wechsellicht
LED-Risikogruppenkennzeichnung: freie Gruppe
Lichtfleckdurchmesser: ca. 170 mm im Abstand von 3,5 m
Öffnungswinkel: ca. 5 °
Fremdlichtgrenze: EN 60947-5-2
Kenndaten funktionale Sicherheit
MTTFd: 600 a
Gebrauchsdauer (TM): 20 a
Diagnosedeckungsgrad (DC): 0 %
Anzeigen/Bedienelemente
Betriebsanzeige: LED grün: | statisch an - Power-On | blinkend (4 Hz) - Kurzschluss | blinkend mit kurzer Unterbrechung (1 Hz) - IO-Link Modus
Funktionsanzeige: LED gelb: | statisch an - Lichtweg frei | statisch aus - Objekt erkannt | blinkend (4 Hz) - Unterschreitung der Funktionsreserve
Bedienelemente: Teach-In-Taste
Bedienelemente: 5-stufiger Drehschalter zur Auswahl der Betriebsmodi
Kontrasterkennungsstufen: 10 % - saubere, wassergefüllte PET-Flaschen | 18 % - Klarglasflaschen | 40 % - Farbglas oder nichttransparente Materialien | einstellbar über Drehschalter
Elektrische Daten
Betriebsspannung: 10 ... 30 V DC
Welligkeit: max. 10 %
Leerlaufstrom: < 25 mA bei 24 V Versorgungsspannung
Schutzklasse: III
Schnittstelle
Schnittstellentyp: IO-Link ( über C/Q = Pin 4 )
Übertragungsrate: COM2 (38,4 kBit/s)
IO-Link Version: 1.1
Min. Zykluszeit: 2,3 ms
Prozessdatenbreite: Prozessdaten Eingang 2 Bit | Prozessdaten Ausgang 2 Bit
SIO-Mode Unterstützung: ja
Geräte ID: 0x110A01 (1116673)
Kompatibler Masterport-Typ: A
Ausgang
Schaltungsart: Die Schaltungsart des Sensors ist umschaltbar. Der Auslieferungszustand ist: | C/Q - Pin4: NPN Schließer / dunkelschaltend, PNP Öffner / hellschaltend, IO-Link |
Signalausgang: 1 Gegentaktausgang, kurzschlussfest, verpolgeschützt, überspannungsfest
Schaltspannung: max. 30 V DC
Schaltstrom: max. 100 mA , ohmsche Last
Gebrauchskategorie: DC-12 und DC-13
Spannungsfall: ≤ 1,5 V DC
Schaltfrequenz: 500 Hz
Ansprechzeit: 1 ms
Konformität
Kommunikationsschnittstelle: IEC 61131-9
Produktnorm: EN 60947-5-2
Zulassungen und Zertifikate
UL-Zulassung: E87056 , cULus Listed , "Class 2"-Netzteil , Type Rating 1
Umgebungsbedingungen
Umgebungstemperatur: -20 ... 60 °C (-4 ... 140 °F) |
Lagertemperatur: -40 ... 70 °C (-40 ... 158 °F)
Mechanische Daten
Gehäusebreite: 13,9 mm
Gehäusehöhe: 41,4 mm
Gehäusetiefe: 18,3 mm
Schutzart: IP67 / IP69 / IP69K
Anschluss: Gerätestecker M8 x 1, 3-polig
Material
Gehäuse: PC (Polycarbonat)
Lichtaustritt: PMMA
Masse: ca. 10 g

Lieferumfang

Geliefert wird: Pepperl+Fuchs Fabrik Reflexionslichtschranke Glas OBG5000-R101-EP-IOV3, Verpackungseinheit: 1 Stk., EAN: 4050143090334
