Name: Pepperl+Fuchs OMT300-R200-2EP-IO-V31-L Abstandssensor 1 St. Reichweite max. (im Freifeld): 300 mm (L x B x H) 41.7 x 15
Brand: Pepperl+Fuchs
SKU: 2627437
Availability: BackOrder

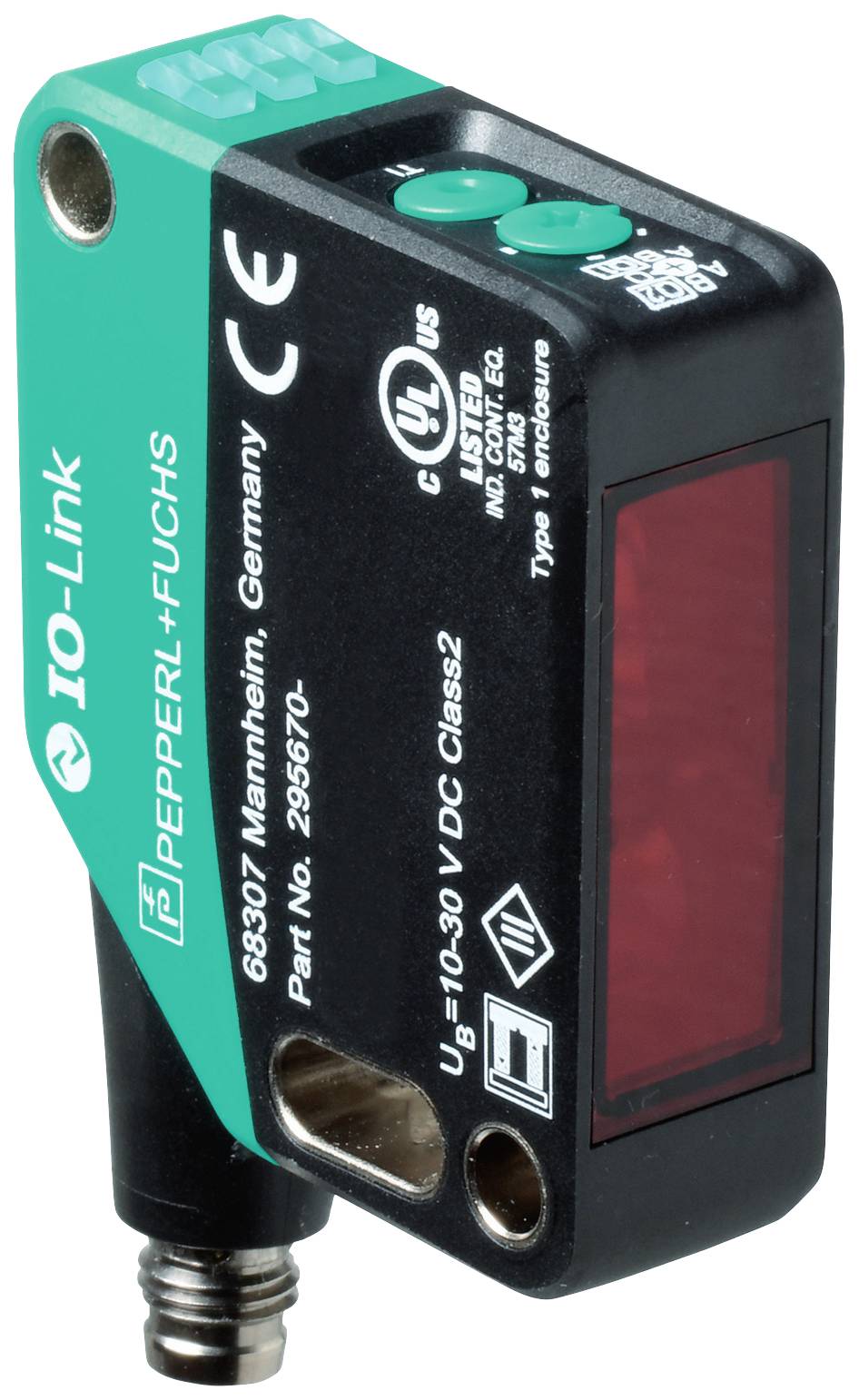

Ein rechteckiger optoelektronischer Sensor der Marke Pepperl+Fuchs mit grüner Oberseite und schwarzer Beschriftung.

Abbildung ähnlich

Produkt-Art

Abstandssensor

Betriebsspannung min.

10 V/DC

Betriebsspannung max.

30 V/DC

Max. Reichweite im Freifeld

300 mm

Typ

OMT300-R200-2EP-IO-V31-L

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Mi., 6. Jan. 2027

Anzahl

Stück

Gesamt (CHF 433.95 / Stück)

CHF 433.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 40.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Distanzsensor - Art-Nr. 295670-100313

Produkt-Art: Abstandssensor

Typ: OMT300-R200-2EP-IO-V31-L

Inhalt: 1 St.

Betriebsspannung min.: 10 V/DC

Betriebsspannung max.: 30 V/DC

Betriebsspannungsbereich: 10 - 30 V/DC

Schaltspannung (max.): 30 V/DC

Schaltstrom (max.): 100 mA

Max. Schaltleistung: 3 W

Besonderheiten: LED-Anzeige

Sendertyp: Laserdiode

Strahldurchmesser: 3 mm

Laser-Klasse: 1

Ausgänge: PNP
NPN

Auflösung: 0.1 mm

Reichweite min. (im Freifeld): 100 mm

: 300 mm

: IP67
IP69
IP69K

Min. Temperatur: 10 °C

Max. Temperatur: 60 °C

Länge: 41.7 mm

Breite: 15 mm

Höhe: 50.6 mm

Abm.: (L x B x H) 41.7 x 15 x 50.6 mm

Gewinde-Typ Anschlussseite: M8 x 1

Herst.-Teilenr.: 295670-100313

Polzahl: 4

Kabellose Ladefunktion: Nein

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2627437 Pepperl+Fuchs OMT300-R200-2EP-IO-V31-L Abstandssensor 1 St. Reichweite max. (im Freifeld): 300 mm (L x B x H) 41.7 x 15

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2627437 Pepperl+Fuchs OMT300-R200-2EP-IO-V31-L Abstandssensor 1 St. Reichweite max. (im Freifeld): 300 mm (L x B x H) 41.7 x 15

Beschreibung

Lichtsender: Laserdiode, Lichtart: rot, Wechsellicht, Signalausgang: 2 Gegentaktausgänge, kurzschlussfest, verpolgeschützt, überspannungsfest, Schnittstellentyp: IO-Link ( über C/Q = Pin 4 ), Schaltungsart: Der Auslieferungszustand ist: C/Q - Pin4: NPN Schließer, PNP Öffner, IO-Link Q2 - Pin2: NPN Schließer, PNP Öffner, Anschluss: Gerätestecker M8 x 1, 4-polig, 90° drehbar, Betriebsspannung: 10 ... 30 V DC, Umgebungstemperatur: 10 ... 60 °C (50 ... 140 °F)

Ausführung

Allgemeine Daten
Messbereich: 100 ... 300 mm
Referenzobjekt: Standardweiß, 100 mm x 100 mm
Lichtsender: Laserdiode
Lichtart: rot, Wechsellicht
Laserkenndaten
Hinweis: LASERLICHT , NICHT IN DEN STRAHL BLICKEN
Laserklasse: 1
Wellenlänge: 680 nm
Strahldivergenz: > 5 mrad, d63 < 2,8 mm im Bereich 350 mm ... 800 mm
Impulsdauer: 5,5 µs
Wiederholrate: ca. 2,4 kHz
max. Puls Energie: < 40 nJ
Winkelabweichung: max. +/- 1,5 °
Lichtfleckdurchmesser: ca. 3 mm im Abstand von 300 mm
Öffnungswinkel: ca. 0,3 °
Fremdlichtgrenze: EN 60947-5-2 : 45000 Lux
Auflösung: 0,1 mm
Kenndaten funktionale Sicherheit
MTTFd: 560 a
Gebrauchsdauer (TM): 20 a
Diagnosedeckungsgrad (DC): 0 %
Anzeigen/Bedienelemente
Betriebsanzeige: LED grün: | statisch an - Power-On | blinkend (4 Hz) - Kurzschluss | blinkend mit kurzer Unterbrechung (1 Hz) - IO-Link Modus
Funktionsanzeige: LED gelb:statisch an - Schaltausgang aktivstatisch aus - Schaltausgang inaktiv
Bedienelemente: Teach-In-Taste
Bedienelemente: 5-stufiger Drehschalter zur Auswahl der Betriebsmodi
Elektrische Daten
Betriebsspannung: 10 ... 30 V DC
Welligkeit: max. 10 %
Leerlaufstrom: < 16 mA bei 24 V Versorgungsspannung
Schutzklasse: III
Schnittstelle
Schnittstellentyp: IO-Link ( über C/Q = Pin 4 )
IO-Link-Version: 1.1
Geräteprofil: Identification and Diagnosis | Smart Sensor Typ 0 / Typ 3.3
Geräte-ID: 0x11190A (1120522)
Übertragungsrate: COM2 (38,4 kBit/s)
Min. Zykluszeit: 3 ms
Prozessdatenbreite: Prozessdateneingang 4 Byte | Prozessdatenausgang 2 Bit
"SIO Mode"-Unterstützung: ja
Kompatibler Masterport-Typ: A
Ausgang
Schaltungsart: Der Auslieferungszustand ist: | C/Q - Pin4: NPN Schließer, PNP Öffner, IO-Link | Q2 - Pin2: NPN Schließer, PNP Öffner
Signalausgang: 2 Gegentaktausgänge, kurzschlussfest, verpolgeschützt, überspannungsfest
Schaltspannung: max. 30 V DC
Schaltstrom: max. 100 mA , ohmsche Last
Gebrauchskategorie: DC-12 und DC-13
Spannungsfall: ≤ 1,5 V DC
Ansprechzeit: 2 ms
Konformität
Kommunikationsschnittstelle: IEC 61131-9
Produktnorm: EN 60947-5-2
Lasersicherheit: EN 60825-1:2014
Messgenauigkeit
Temperaturdrift: 0,05 %/K
Aufwärmzeit: 5 min
Reproduzierbarkeit: < 0.5 %
Linearitätsfehler: 0.5 %
Zulassungen und Zertifikate
EAC-Konformität: TR CU 020/2011
UL-Zulassung: E87056 , cULus Listed , "Class 2"-Netzteil , Type Rating 1
CCC-Zulassung: Produkte, deren max. Betriebsspannung ≤36 V ist, sind nicht zulassungspflichtig und daher nicht mit einer CCC-Kennzeichnung versehen.
FDA-Zulassung: IEC 60825-1:2014 Complies with 21 CFR 1040.10 and 1040.11 except for deviations pursuant to Laser Notice No. 50, dated June 24, 2007
Umgebungsbedingungen
Umgebungstemperatur: 10 ... 60 °C (50 ... 140 °F)
Lagertemperatur: -40 ... 70 °C (-40 ... 158 °F)
Mechanische Daten
Gehäusebreite: 15 mm
Gehäusehöhe: 50,6 mm
Gehäusetiefe: 41,7 mm
Schutzart: IP67 / IP69 / IP69K
Anschluss: Gerätestecker M8 x 1, 4-polig, 90° drehbar
Material
Gehäuse: PC (Polycarbonat)
Lichtaustritt: PMMA
Masse: ca. 35 g

Lieferumfang

Geliefert wird: Pepperl+Fuchs Fabrik Distanzsensor 295670-100313, Verpackungseinheit: 1 Stk., EAN: 4050143366170
