Name: Pepperl+Fuchs 70114047 ICDM-RX/TCP-8DB9/2RJ45-PM Gateway RS-422, Sub-D9, Gateway, RS-232, RJ-45, Industrial Ethernet, Et
Brand: Pepperl+Fuchs
SKU: 2627498
Availability: BackOrder

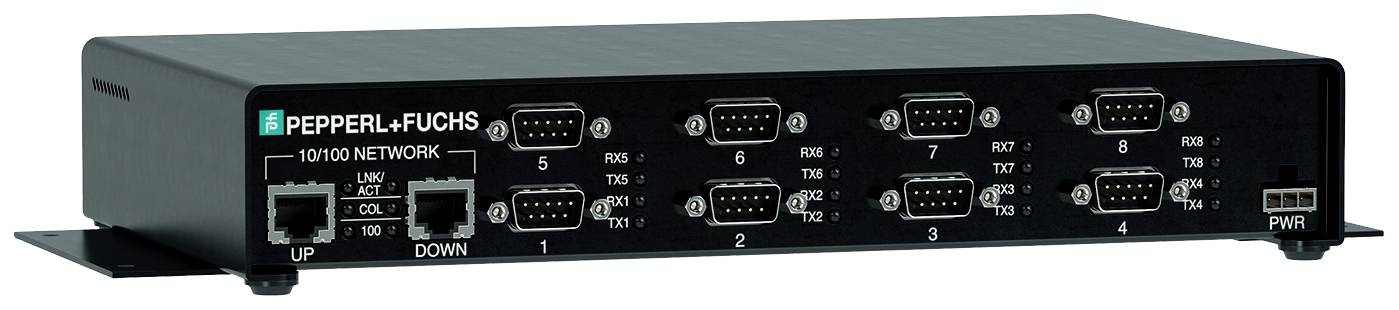

Ein schwarzer Netzwerk-Switch von Pepperl+Fuchs mit mehreren COM-Ports und LAN-Anschlüssen zur Verbindung von Geräten in einem Netzwerk.

Abbildung ähnlich

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 27. Nov.

Anzahl

Stück

Gesamt (CHF 1'349.95 / Stück)

CHF 1'349.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 100.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Produkt-Art: Gateway

Schnittstellen: RS-422
Sub-D9
Gateway
RS-232
RJ-45
Industrial Ethernet
Ethernet
RS-485

Typ: ICDM-RX/TCP-8DB9/2RJ45-PM

Betriebsspannung: 24 V/DC

Min. Betriebstemperatur: -40 °C

Betriebstemperatur: -40 °C (min)

Anzahl Eingänge: 2 x

Abm.: (B x H) 160 mm x 45.7 mm

Höhe: 45.7 mm

Breite: 160 mm

Herst.-Teilenr.: 70114047

Kabellose Ladefunktion: Nein

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 2627498 Pepperl+Fuchs 70114047 ICDM-RX/TCP-8DB9/2RJ45-PM Gateway RS-422, Sub-D9, Gateway, RS-232, RJ-45, Industrial Ethernet, Et

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2627498 Pepperl+Fuchs 70114047 ICDM-RX/TCP-8DB9/2RJ45-PM Gateway RS-422, Sub-D9, Gateway, RS-232, RJ-45, Industrial Ethernet, Et

Beschreibung

undefined

Ausführung

Allgemeine Daten
UL File Number: E185802
Kenndaten funktionale Sicherheit
MTBF: 31,1 a
Anzeigen/Bedienelemente
LED-Anzeige: siehe Handbuch
Elektrische Daten
Bemessungsbetriebsspannung: 9 ... 30 V DC
Nennspannung: 24 V DC
Schnittstelle
Schnittstellentyp: Per Software auswählbare Schnittstellen: RS-232 , RS-422 , RS-485 (2- und 4-drahtig)
Physikalisch: 8 x DB9
Protokoll: Raw seriell
Unterstützte Baudraten: 300 Bit/s bis 230 Kbit/s
Schnittstelle 1
Schnittstellentyp: Industrial Ethernet
Physikalisch: 2 x RJ45
Protokoll: TCP/IP
Zusätzliche Protokolle: ARP, BOOTP, DHCP/RARP, HTTP, HTTPS, SSH, SSL/TLS, ICMP, RFC 1006 (ISO über TCP), SNMP (MIB-II), TCP/IP- & UDP-Socket-Services, Telnet, und TFTP, und unterstützt IP-Multicast-Datenübertragung
Übertragungsrate: 10/100 MBit/s
Richtlinienkonformität
Elektromagnetische Verträglichkeit
Richtlinie 2014/30/EU: EN 55022:2010 , EN 55024
Normenkonformität
Schutzart: NEMA TS2
Elektrische Sicherheit: CSA C22.2 Nr. 60950 / UL60950 |
Störaussendung: EN 55022, FCC Abschnitt 15 Unterabschnitt B, ICES-003, AS/NZS CISPR 22
Störfestigkeit: EN 55024
Umgebungsbedingungen
Umgebungstemperatur: -40 ... 75 °C (-40 ... 167 °F)
Lagertemperatur: -40 ... 85 °C (-40 ... 185 °F)
Relative Luftfeuchtigkeit: max. 95 %
Einsatzhöhe: 0 ... 3048 m
Mechanische Daten
Gehäuselänge: 275 mm
Gehäusebreite: 160 mm
Gehäusehöhe: 45,7 mm
Schutzart: IP20
Anschluss: Stromversorgung: Schraubklemmen | Feldbus: 2 x RJ45 | Ein-/Ausgänge: Temperatur, bis zu 2 RTD pro Einheit
Material
Gehäuse: Stahl, schwarz lackiert
Masse: 1,63 kg
Bauform: Schaltschrankmodul
Befestigung: Konsole

Lieferumfang

Geliefert wird: Pepperl+Fuchs Fabrik Serieller Geräteserver 70114047, Verpackungseinheit: 1 Stk., EAN: 4050143399055
