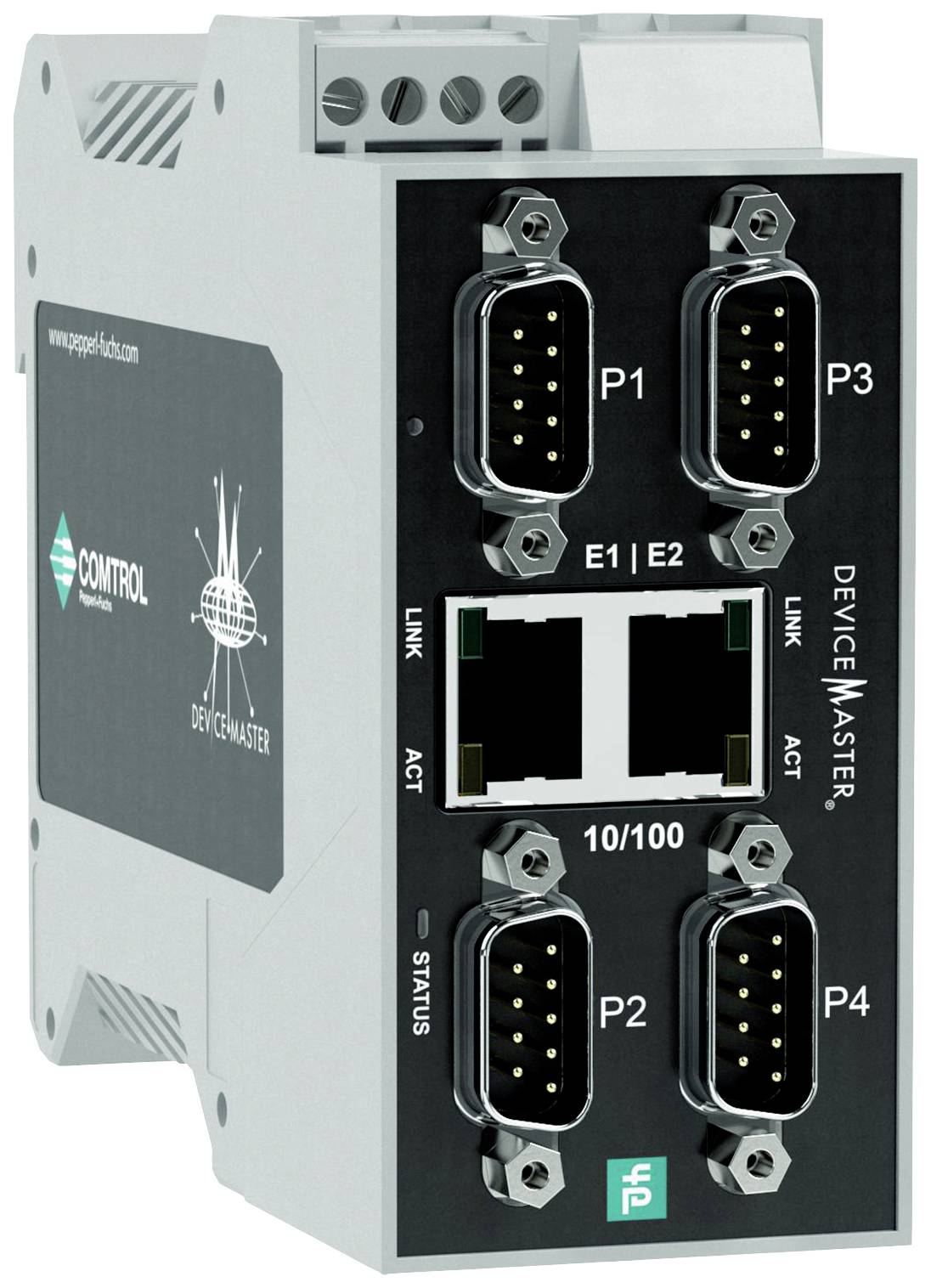

Abbildung ähnlich
Pepperl+Fuchs 70114040 ICDM-RX/PN1-4DB9/2RJ45-DIN Gateway Profinet, Modbus, RS-422, Sub-D9, Industrial Ethernet, Gateway
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Gesamt (CHF 1'019.95 / Stück)
CHF 1'074.95
-5 %
CHF 1'019.95
inkl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Produkt-Art
Gateway
- Schnittstellen
Profinet
Modbus
RS-422
Sub-D9
Industrial Ethernet
Gateway
RJ-45
RS-232
RS-485
- Typ
ICDM-RX/PN1-4DB9/2RJ45-DIN
- Betriebsspannung
24 V/DC
- Min. Betriebstemperatur
-40 °C
- Betriebstemperatur
-40 °C (min)
- Anzahl I/O
4
- Abm.
(B x H) 45.7 mm x 99.1 mm
- Höhe
99.1 mm
- Breite
45.7 mm
- Herst.-Teilenr.
70114040
- Kabellose Ladefunktion
Nein
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 2627493 Pepperl+Fuchs 70114040 ICDM-RX/PN1-4DB9/2RJ45-DIN Gateway Profinet, Modbus, RS-422, Sub-D9, Industrial Ethernet, Gateway
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2627493 Pepperl+Fuchs 70114040 ICDM-RX/PN1-4DB9/2RJ45-DIN Gateway Profinet, Modbus, RS-422, Sub-D9, Industrial Ethernet, Gateway
Beschreibung
PROFINET IO zu Modbus-Gateway 4-Port DIN-Hutschiene Schraubklemme, Schnittstellentyp: Per Software auswählbare Schnittstellen: RS-232 , RS-422 , RS-485 (2- und 4-drahtig), Protokoll: MODBUS, Schnittstellentyp: Industrial Ethernet, Protokoll: PROFINET IO, Übertragungsrate: 10/100 MBit/s, Umgebungstemperatur: -40 ... 75 °C (-40 ... 167 °F), Anschluss: Stromversorgung: Schraubklemmen Feldbus: 2 x RJ45 Ein-/Ausgänge: 4 x DB9, Befestigung: Hutschiene
Ausführung
- Allgemeine Daten
- UL File Number: E360395
- Kenndaten funktionale Sicherheit
- MTBF: 42,3 a
- Anzeigen/Bedienelemente
- LED-Anzeige: siehe Handbuch
- Elektrische Daten
- Bemessungsbetriebsspannung: 5 ... 30 V DC
- Nennspannung: 24 V DC
- Schnittstelle
- Schnittstellentyp: Per Software auswählbare Schnittstellen: RS-232 , RS-422 , RS-485 (2- und 4-drahtig)
- Physikalisch: 4 x DB9
- Protokoll: MODBUS
- Unterstützte Baudraten: 300 Bit/s bis 230 Kbit/s
- Schnittstelle 1
- Schnittstellentyp: Industrial Ethernet
- Physikalisch: 2 x RJ45
- Protokoll: PROFINET IO
- Zusätzliche Protokolle: ARP, BOOTP, DHCP/RARP, HTTP, HTTPS, SSH, SSL/TLS, ICMP, RFC 1006 (ISO über TCP), SNMP (MIB-II), TCP/IP- & UDP-Socket-Services, Telnet, und TFTP, und unterstützt IP-Multicast-Datenübertragung
- Übertragungsrate: 10/100 MBit/s
- Richtlinienkonformität
- Elektromagnetische Verträglichkeit
- Richtlinie 2014/30/EU: EN 61000-6-2 , EN 55024 , EN 61000-6-4 , EN 55032
- Normenkonformität
- Schutzart: NEMA TS2
- Elektrische Sicherheit: CSA C22.2 Nr. 61010-1-12 / CSA C22.2 Nr. 61010-1-201 | UL 61010-1 / UL 61010-1-201
- Störaussendung: EN 61000-6-4, EN 55032, FCC Abschnitt 15 Unterabschnitt B, ICES-003, AS/NZS CISPR 32
- Störfestigkeit: EN 61000-6-2, EN 55024
- Umgebungsbedingungen
- Umgebungstemperatur: -40 ... 75 °C (-40 ... 167 °F)
- Lagertemperatur: -40 ... 85 °C (-40 ... 185 °F)
- Relative Luftfeuchtigkeit: max. 95 %
- Einsatzhöhe: 0 ... 3048 m
- Mechanische Daten
- Gehäuselänge: 116,8 mm
- Gehäusebreite: 45,7 mm
- Gehäusehöhe: 99,1 mm
- Schutzart: IP20
- Anschluss: Stromversorgung: Schraubklemmen | Feldbus: 2 x RJ45 | Ein-/Ausgänge: 4 x DB9
- Material
- Gehäuse: Polyamid, UL94V-0
- Masse: 204 g
- Bauform: Schaltschrankmodul
- Befestigung: Hutschiene
Lieferumfang
- Geliefert wird: Pepperl+Fuchs Fabrik PROFINET IO zu Modbus-Gateway 70114040, Verpackungseinheit: 1 Stk., EAN: 4050143399000
