Name: Pepperl+Fuchs 70114026 ICDM-RX/EN-2DB9/RJ45-DIN Gateway RJ-45, RS-232, Sub-D9, RS-422, Gateway, Ethernet/IP, RS-485, Ind
Brand: Pepperl+Fuchs
SKU: 2627462
Availability: BackOrder

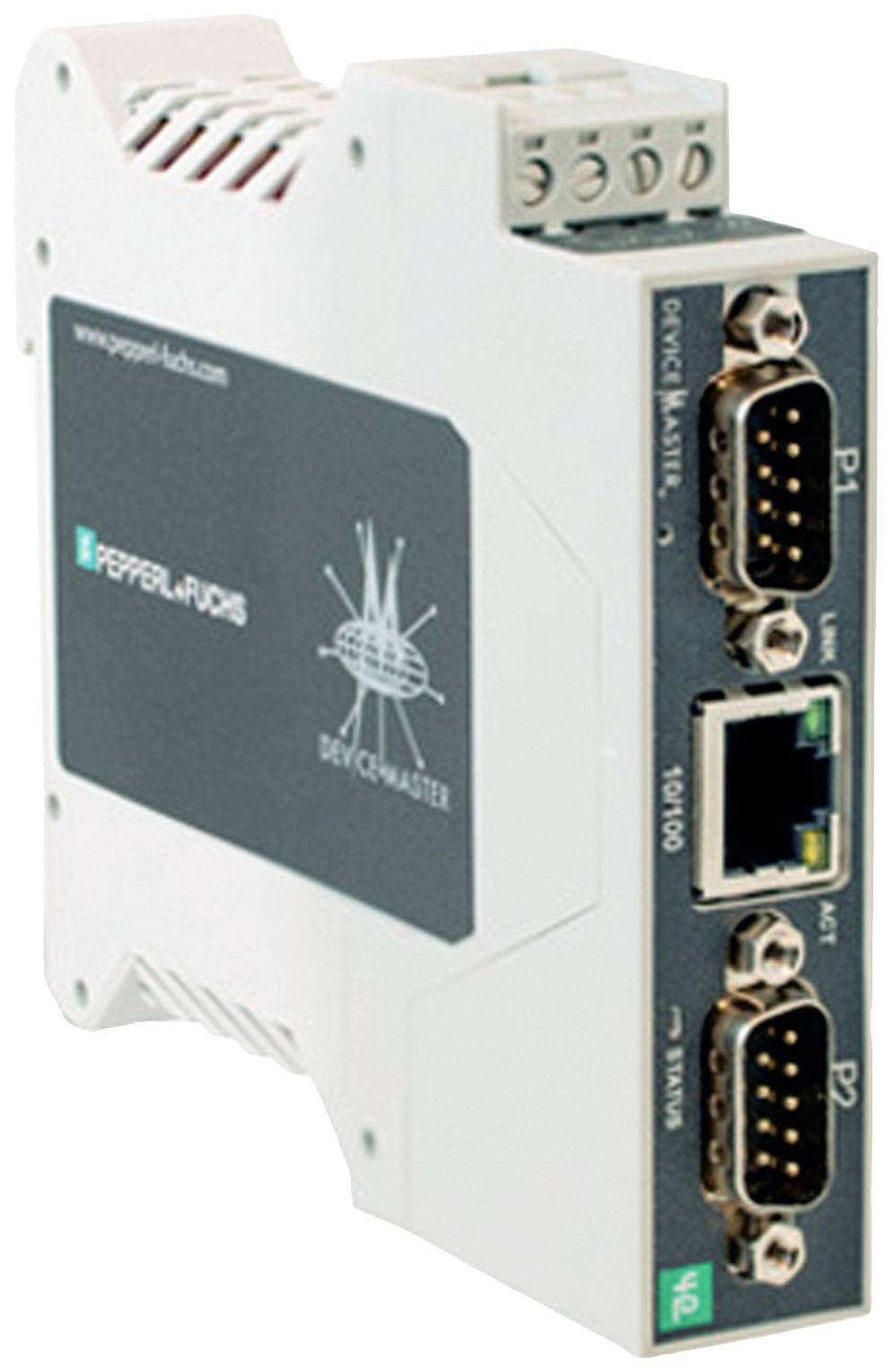

'Industriegerät mit Schnittstellen: 2 serielle Ports, 1 Ethernet-Anschluss, Markenlogo auf der Seite; zur Kommunikation in Netzwerken.'

Abbildung ähnlich

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Di., 29. Dez. 2026

Anzahl

Stück

Gesamt (CHF 609.95 / Stück)

CHF 609.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 60.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Produkt-Art: Gateway

Schnittstellen: RJ-45
RS-232
Sub-D9
RS-422
Gateway
Ethernet/IP
RS-485
Industrial Ethernet

Typ: ICDM-RX/EN-2DB9/RJ45-DIN

Betriebsspannung: 24 V/DC

Max. Betriebstemperatur: 75 °C

Min. Betriebstemperatur: -40 °C

Betriebstemperatur: -40 bis 75 °C

Anzahl I/O: 2

Abm.: (B x H) 22.9 mm x 99.1 mm

Höhe: 99.1 mm

Breite: 22.9 mm

Herst.-Teilenr.: 70114026

Ausführung: ICDM-RX/EN-2DB9/RJ45-DIN Gateway

Kabellose Ladefunktion: Nein

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 2627462 Pepperl+Fuchs 70114026 ICDM-RX/EN-2DB9/RJ45-DIN Gateway RJ-45, RS-232, Sub-D9, RS-422, Gateway, Ethernet/IP, RS-485, Ind

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2627462 Pepperl+Fuchs 70114026 ICDM-RX/EN-2DB9/RJ45-DIN Gateway RJ-45, RS-232, Sub-D9, RS-422, Gateway, Ethernet/IP, RS-485, Ind

Beschreibung

EtherNet/IP-Gateway 2-Port DIN-Hutschiene DB9, Schnittstellentyp: Per Software auswählbare Schnittstellen: RS-232 , RS-422 , RS-485 (2- und 4-drahtig), Protokoll: Raw seriell, Schnittstellentyp: Industrial Ethernet, Protokoll: EtherNet/IP, Übertragungsrate: 10/100 MBit/s, Umgebungstemperatur: -40 ... 75 °C (-40 ... 167 °F), Anschluss: Stromversorgung: Schraubklemmen Feldbus: 1 x RJ45 Ein-/Ausgänge: 2 x DB9, Befestigung: Hutschiene

Ausführung

Allgemeine Daten
UL File Number: E360395
Kenndaten funktionale Sicherheit
MTBF: 46,3 a
Anzeigen/Bedienelemente
LED-Anzeige: siehe Handbuch
Elektrische Daten
Bemessungsbetriebsspannung: 5 ... 30 V DC
Allgemeine Informationen: Redundante Spannungsversorgung
Nennspannung: 24 V DC
Schnittstelle
Schnittstellentyp: Per Software auswählbare Schnittstellen: RS-232 , RS-422 , RS-485 (2- und 4-drahtig)
Physikalisch: 2 x DB9
Protokoll: Raw seriell
Unterstützte Baudraten: 300 Bit/s bis 230 Kbit/s
Schnittstelle 1
Schnittstellentyp: Industrial Ethernet
Physikalisch: 1 x RJ45
Protokoll: EtherNet/IP
Zusätzliche Protokolle: ARP, BOOTP, DHCP/RARP, HTTP, HTTPS, SSH, SSL/TLS, ICMP, RFC 1006 (ISO über TCP), SNMP (MIB-II), TCP/IP- & UDP-Socket-Services, Telnet, und TFTP, und unterstützt IP-Multicast-Datenübertragung
Übertragungsrate: 10/100 MBit/s
Richtlinienkonformität
Elektromagnetische Verträglichkeit
Richtlinie 2014/30/EU: EN 61000-6-2 , EN 55024 , EN 610006-4 , EN 55032
Normenkonformität
Schutzart: NEMA TS2
Elektrische Sicherheit: CSA C22.2 Nr. 61010-1-12 | UL 61010-1 / IEC 61010-2-201
Störaussendung: EN 61000-6-4, EN 55032, FCC Abschnitt 15 Unterabschnitt B, ICES-003, AS/NZS CISPR 32
Störfestigkeit: EN 61000-6-2, EN 55024
Umgebungsbedingungen
Umgebungstemperatur: -40 ... 75 °C (-40 ... 167 °F)
Lagertemperatur: -40 ... 85 °C (-40 ... 185 °F)
Relative Luftfeuchtigkeit: max. 95 %
Einsatzhöhe: 0 ... 3048 m
Mechanische Daten
Gehäuselänge: 116,8 mm
Gehäusebreite: 22,9 mm
Gehäusehöhe: 99,1 mm
Schutzart: IP20
Anschluss: Stromversorgung: Schraubklemmen | Feldbus: 1 x RJ45 | Ein-/Ausgänge: 2 x DB9
Material
Gehäuse: Polyamid, UL94V-0
Masse: 136 g
Bauform: Schaltschrankmodul
Befestigung: Hutschiene

Lieferumfang

Geliefert wird: Pepperl+Fuchs Fabrik EtherNet/IP-Gateway 70114026, Verpackungseinheit: 1 Stk., EAN: 4050143398867
