PEM CWTUMHF-F/06/B/1/55 Stromzangenadapter Messbereich A/AC (Bereich): 120 A (max) – Conrad Electronic Schweiz | Conrad Electronic » Alle Teile des Erfolgs

Plattform für alles Technische
3'500+ Top-Marken
Gratisversand ab CHF 200.–
Einfache Rücksendung

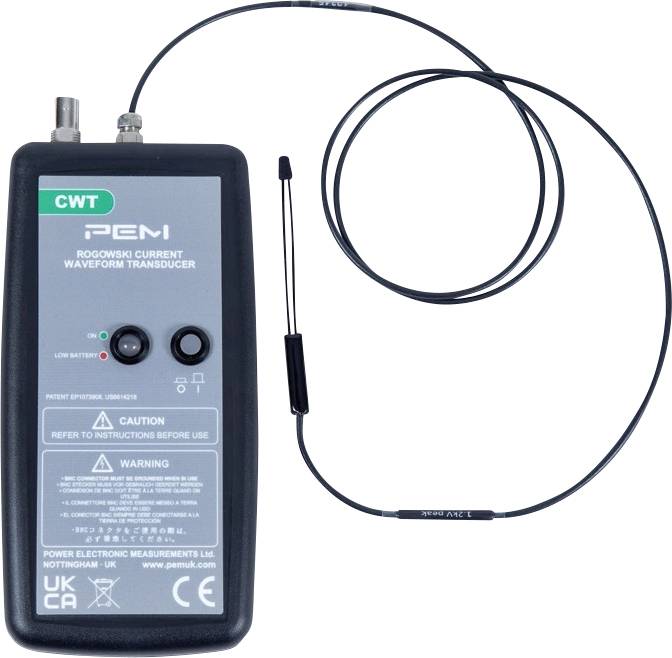

Ein Rogowski-Stromwellentransducer mit einer Beschriftung "CWT", ausgestattet mit Einstellknöpfen und einem Warnschild, mit einem angeschlossenen Kabel.

Ein Rogowski-Stromwellentransducer mit einer Beschriftung "CWT", ausgestattet mit Einstellknöpfen und einem Warnschild, mit einem angeschlossenen Kabel.

PEM

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Gesamt (CHF 2'349.95 / Stück)

CHF 2'349.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 160.00

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

PEM Rogowski Stromschleife CWTUMHF-F/06/B/1/55

Schleifenlänge 55 mm
1 m Kabellänge
Bandbreite 30 MHz

Technische Daten

Sensitivität: 50 mV/A
Maximale di/dt-Fähigkeit: 8,0 kA/µs
Einfacher Anschluss an Oszilloskope über BNC-Stecker

Öffnungsbereich für Stromzange: 55 mm

Produkt-Art: Stromzangenadapter

: Werksstandard (ohne Zertifikat)

Messbereich A/AC max.: 120 A

Strommessung: AC

Länge: 1 m

Messart: Zerstörungsfrei

Messbereich Temperatur (max.): 125 °C

Messbereich Temperatur (min.): -40 °C

Frequenzbereich: Bis zu 30 MHz

Dokumente & Downloads

Datenblatt

Datenblatt 3540298 PEM CWTUMHF-F/06/B/1/55 Stromzangenadapter Messbereich A/AC (Bereich): 120 A (max)

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3540298 PEM CWTUMHF-F/06/B/1/55 Stromzangenadapter Messbereich A/AC (Bereich): 120 A (max)

Beschreibung

Die PEM CWTUMHF-F/06 ist ein kompakter und hochpräziser Rogowski-Stromwandler, der speziell für die Anforderungen in Hochfrequenz- und Leistungselektronik-Anwendungen entwickelt wurde. Die innovative Forked-Bauweise reduziert die Größe der Spule auf nur 1,7 mm Querschnitt, minimiert die Beeinflussung des Messkreises und bietet gleichzeitig eine exzellente Spannungsimmunität. Mit einer Sensitivität von 50 mV/A und einem Spitzenstrombereich bis 120 A ist der CWTUMHF-F/06 die perfekte Lösung für präzise Strommessungen in anspruchsvollen Umgebungen.

Hinweise

Bitte prüfen sie genauestens, ob alle Spezifikationen Ihren gewünschten Anforderungen entsprechen. (Kabellänge, Schleifenlänge, etc.). Dies ist deshalb notwendig, da alle cwt´s kundenspezifische Anfertigungen sind und somit vom Umtausch ausgeschlossen sind.

Beschreibung

Die PEM CWTUMHF-F/06 ist ein kompakter und hochpräziser Rogowski-Stromwandler, der speziell für die Anforderungen in Hochfrequenz- und Leistungselektronik-Anwendungen entwickelt wurde. Die innovative Forked-Bauweise reduziert die Größe der Spule auf nur 1,7 mm Querschnitt, minimiert die Beeinflussung des Messkreises und bietet gleichzeitig eine exzellente Spannungsimmunität. Mit einer Sensitivität von 50 mV/A und einem Spitzenstrombereich bis 120 A ist der CWTUMHF-F/06 die perfekte Lösung für präzise Strommessungen in anspruchsvollen Umgebungen.

Hinweise

Bitte prüfen sie genauestens, ob alle Spezifikationen Ihren gewünschten Anforderungen entsprechen. (Kabellänge, Schleifenlänge, etc.). Dies ist deshalb notwendig, da alle cwt´s kundenspezifische Anfertigungen sind und somit vom Umtausch ausgeschlossen sind.
