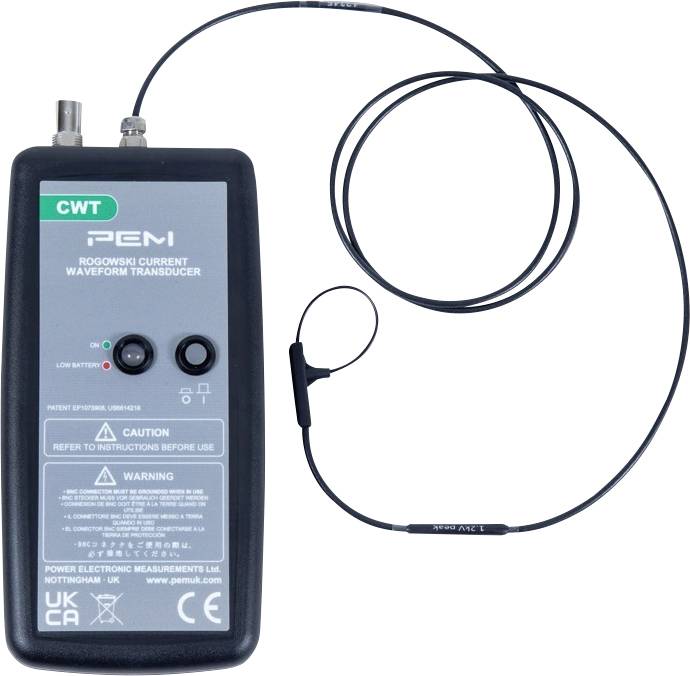

Rogowski-Stromwandler von PEM mit Anschlusskabel, mit Warnhinweistext, Vorsichtshinweis und Firmenangaben.

Rogowski-Stromwandler von PEM mit Anschlusskabel, mit Warnhinweistext, Vorsichtshinweis und Firmenangaben.

PEM

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Gesamt (CHF 2'149.95 / Stück)

CHF 2'149.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 160.00

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

PEM Rogowski Stromschleife CWTUM-S/3/B/1/80

Schleifenlänge 80 mm
1 m Kabellänge
Bandbreite 30 MHz

Technische Daten

Hohe Sensitivität: 10 mV/A
Peak di/dt bis 100 kA/μs
Einfache Integration: Standard BNC-Ausgang, kompatibel mit den meisten Oszilloskopen und Datenerfassungssystemen.

Produkt-Art: Stromzangenadapter

Anschluss B: BNC-Buchse

: Werksstandard (ohne Zertifikat)

Messbereich A/AC max.: 600 A

Abm.: (L x B) 80 mm x 1.2 mm

Strommessung: AC

Breite: 1.2 mm

Länge: 80 mm

Besonderheiten: flexibel

Messart: Zerstörungsfrei

Messbereich Temperatur (max.): 125 °C

Messbereich Temperatur (min.): -40 °C

Frequenzbereich: Bis zu 30 MHz

Dokumente & Downloads

Datenblatt

Datenblatt 3540284 PEM CWTUM-S/3/B/1/80 Stromzangenadapter Messbereich A/AC (Bereich): 600 A (max) flexibel

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3540284 PEM CWTUM-S/3/B/1/80 Stromzangenadapter Messbereich A/AC (Bereich): 600 A (max) flexibel

Beschreibung

Die CWTUM-S/3 kombiniert höchste Präzision mit einer kompakten Bauweise für anspruchsvolle Hochstrom- und Hochfrequenzmessungen. Mit ihrer ultradünnen Rogowski-Spule von nur 1,2 mm Querschnitt passt sie selbst in engste Messumgebungen und ermöglicht eine kontaktlose Erfassung schneller Stromverläufe – perfekt für Anwendungen, in denen konventionelle Stromwandler an ihre Grenzen stoßen.

Dank ihrer hohen Bandbreite von bis zu 30 MHz (-3 dB) und einer di/dt-Fähigkeit von 100 kA/μs eignet sich die CWTUM-S/3 optimal für Schaltstromanalysen, Transientenmessungen und EMV-Diagnostik.

Hinweise

Bitte prüfen sie genauestens, ob alle Spezifikationen Ihren gewünschten Anforderungen entsprechen. (Kabellänge, Schleifenlänge, etc.). Dies ist deshalb notwendig, da alle cwt´s kundenspezifische Anfertigungen sind und somit vom Umtausch ausgeschlossen sind.

Beschreibung

Die CWTUM-S/3 kombiniert höchste Präzision mit einer kompakten Bauweise für anspruchsvolle Hochstrom- und Hochfrequenzmessungen. Mit ihrer ultradünnen Rogowski-Spule von nur 1,2 mm Querschnitt passt sie selbst in engste Messumgebungen und ermöglicht eine kontaktlose Erfassung schneller Stromverläufe – perfekt für Anwendungen, in denen konventionelle Stromwandler an ihre Grenzen stoßen.

Dank ihrer hohen Bandbreite von bis zu 30 MHz (-3 dB) und einer di/dt-Fähigkeit von 100 kA/μs eignet sich die CWTUM-S/3 optimal für Schaltstromanalysen, Transientenmessungen und EMV-Diagnostik.

Hinweise

Bitte prüfen sie genauestens, ob alle Spezifikationen Ihren gewünschten Anforderungen entsprechen. (Kabellänge, Schleifenlänge, etc.). Dies ist deshalb notwendig, da alle cwt´s kundenspezifische Anfertigungen sind und somit vom Umtausch ausgeschlossen sind.
