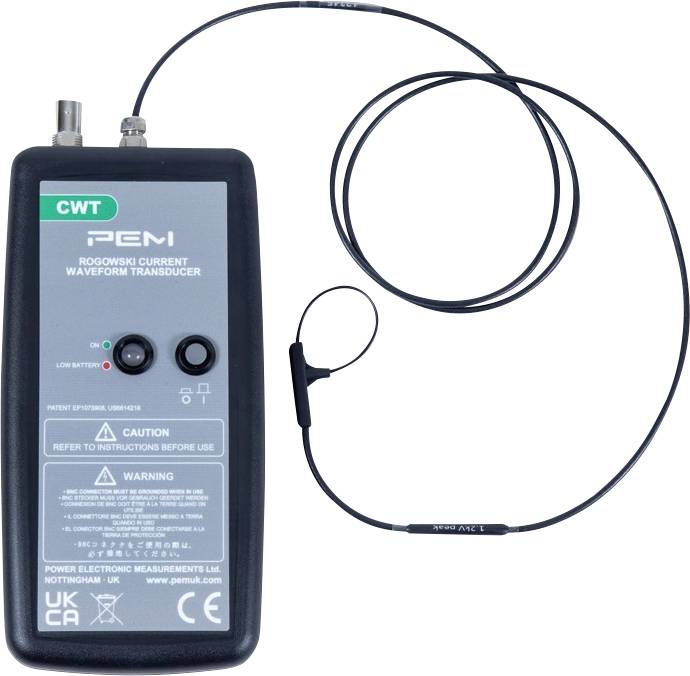

Rogowski-Stromwandler mit einer gewickelten Sensorkabel. LEDs und beschriftete Tasten zur Bedienung und Anzeige von Warnhinweisen am Gerät.

Rogowski-Stromwandler mit einer gewickelten Sensorkabel. LEDs und beschriftete Tasten zur Bedienung und Anzeige von Warnhinweisen am Gerät.

PEM

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Gesamt (CHF 2'149.95 / Stück)

CHF 2'149.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 160.00

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

PEM Rogowski Stromschleife CWTUM-S/15/R/1/80

Schleifenlänge 80 mm
1 m Kabellänge
Bandbreite 30 MHz

Technische Daten

Hohe Sensitivität: 2 mV/A
Peak di/dt bis 100 kA/μs
Einfache Integration: Standard BNC-Ausgang, kompatibel mit den meisten Oszilloskopen und Datenerfassungssystemen.

Produkt-Art: Stromzangenadapter

Anschluss B: BNC-Buchse

: Werksstandard (ohne Zertifikat)

Messbereich A/AC max.: 3000 A

Abm.: (L x B) 80 mm x 1.2 mm

Strommessung: AC

Breite: 1.2 mm

Länge: 80 mm

Messart: Zerstörungsfrei

Messbereich Temperatur (max.): 125 °C

Messbereich Temperatur (min.): -40 °C

Frequenzbereich: Bis zu 30 MHz

Dokumente & Downloads

Datenblatt

Datenblatt 3540289 PEM CWTUM-S/15/R/1/80 Stromzangenadapter Messbereich A/AC (Bereich): 3000 A (max)

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3540289 PEM CWTUM-S/15/R/1/80 Stromzangenadapter Messbereich A/AC (Bereich): 3000 A (max)

Beschreibung

Die CWTUM-S/15 ist die ideale Wahl für präzise Hochstrommessungen in anspruchsvollen Umgebungen. Ihre ultradünne Rogowski-Spule mit nur 1,2 mm Querschnitt ermöglicht eine kontaktlose und störungsfreie Stromerfassung, selbst in engen und schwer zugänglichen Bereichen.

Dank einer hohen Bandbreite von bis zu 30 MHz (-3 dB) und einer di/dt-Fähigkeit von 100 kA/μs bietet die CWTUM-S/15 zuverlässige Ergebnisse bei Schaltstromanalysen, EMV-Tests und transienten Strömen.

Hinweise

Bitte prüfen sie genauestens, ob alle Spezifikationen Ihren gewünschten Anforderungen entsprechen. (Kabellänge, Schleifenlänge, etc.). Dies ist deshalb notwendig, da alle cwt´s kundenspezifische Anfertigungen sind und somit vom Umtausch ausgeschlossen sind.

Beschreibung

Die CWTUM-S/15 ist die ideale Wahl für präzise Hochstrommessungen in anspruchsvollen Umgebungen. Ihre ultradünne Rogowski-Spule mit nur 1,2 mm Querschnitt ermöglicht eine kontaktlose und störungsfreie Stromerfassung, selbst in engen und schwer zugänglichen Bereichen.

Dank einer hohen Bandbreite von bis zu 30 MHz (-3 dB) und einer di/dt-Fähigkeit von 100 kA/μs bietet die CWTUM-S/15 zuverlässige Ergebnisse bei Schaltstromanalysen, EMV-Tests und transienten Strömen.

Hinweise

Bitte prüfen sie genauestens, ob alle Spezifikationen Ihren gewünschten Anforderungen entsprechen. (Kabellänge, Schleifenlänge, etc.). Dies ist deshalb notwendig, da alle cwt´s kundenspezifische Anfertigungen sind und somit vom Umtausch ausgeschlossen sind.
