Name: PCE Instruments PCE-830-1-ICA Netz-Analysegerät kalibriert (ISO) 3phasig Energiemessungen, mit Loggerfunktion, inkl. Str
Brand: PCE Instruments
SKU: 3812428
Availability: BackOrder

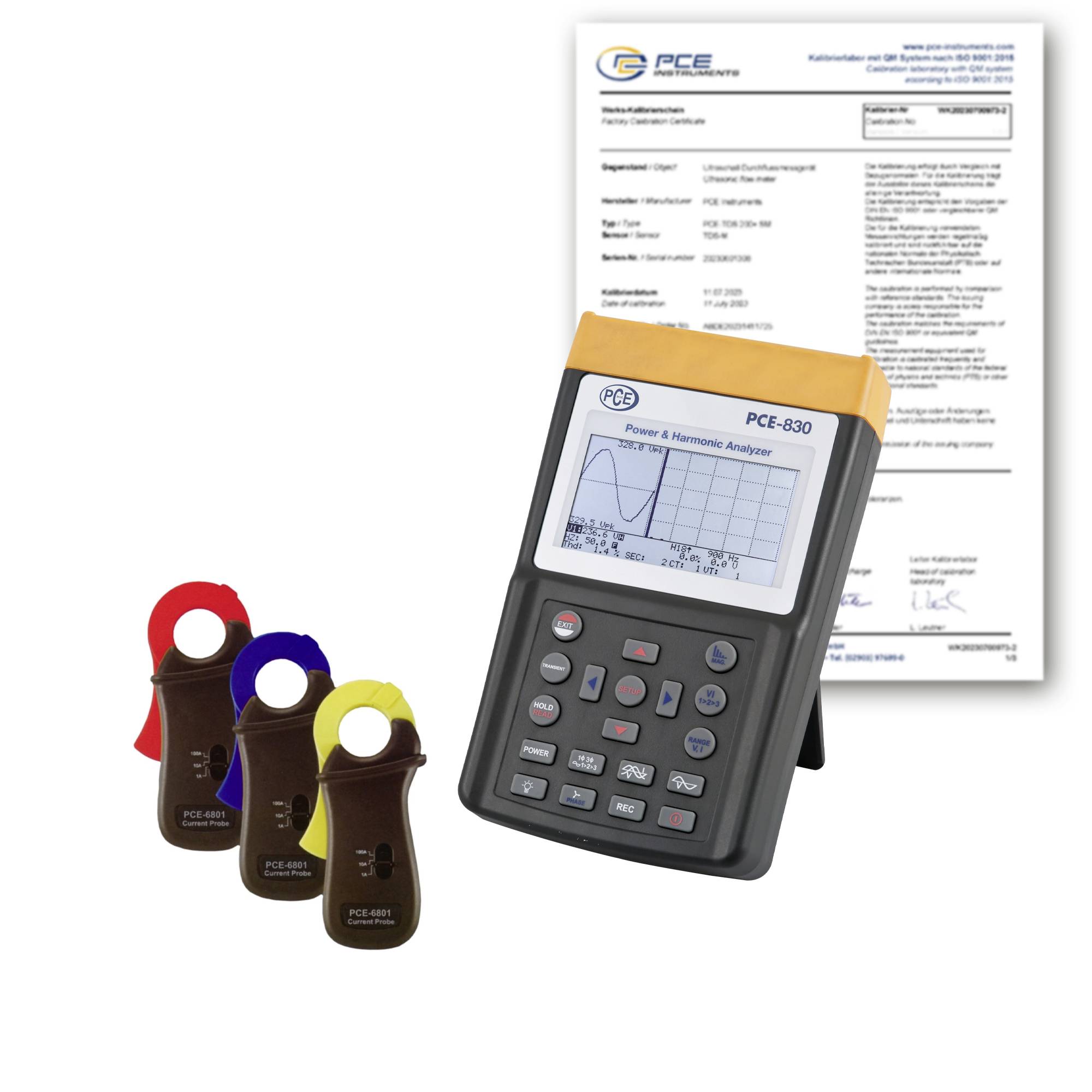

PCE-830 Leistungs- und Oberschwingungsanalysator mit drei farbigen Stromzangen und einem Zertifikatsdokument dahinter.

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Di., 19. Jan. 2027

Anzahl

Stück

Gesamt (CHF 3'049.95 / Stück)

CHF 3'049.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 160.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

PCE Instruments Leistungs-Netzstöranalysator PCE-830-1-ICA

Analyse von 3Phasen/4Leiter-, 3Phasen/3Leiter-, 1Phase/2Leiter-, 1Phase/3LeiterNetzen
Echt-Effektivwertmessung (V 123 and I 123 )
Wirkleistungsmessung (W, KW, MW, GW)
Schein.und Blindleistungsmessung (KVA, KVAR)
Leistungsfaktor (PF), Phasenwinkel (Φ)
Arbeits-/Energiemessung (WH, KWH, KVARH, PFH)
Strommessungen von 0.1mA bis 3000A, ermöglicht z.B. die Analyse des Reserveleistungsbedarfes
einer Fabrik
großes LCD-Display mit bis zu 35 Parametern in einer Bildschirmdarstellung (3P4W)
programmierbare CT (1 to 600) and PT (1 to 3000) Verhältnisse
Anzeige der überlagerten Spannungsund Stromwellenformen
512 KB Speicher mit programmierbaren Aufzeichnungsintervallen ( Samplingtime von 2 bis 3000
Sekunden, 17470 Records bei 3Phasen/4Leiter System)
Ausgabe der Wellenformen, Leistungsparameter und der Harmonischen Verzerrungen
sehr großes PunktMatrix LCD Display mit heller Hintergrundbeleuchtung
Durchschnittsleistung (AD in W, KW, MW)
Maximalleistung (MD in W, KW, MW) mit programmierbarer Periode
Analyse der Harmonischen Verzerrungen bis 99ster Ordnung
Anzeige bis 50 Harmonische in einen Display mit Wellenformen
Anzeige der Wellenform mit Spitzenwerte (1024 Messwerte/Periode)
Analyse der absoluten Verzerrungen (%THD-F)
Graphisches Phasendiagramm mit 3 PhasenSystemparametern
erfasst bis zu 28 Transienten (Zeit + Zyklen) mit programmierbarer Schwelle (%)
3 Phasen Spannungsoder Strom UnsymmetrieVerhältnis (VUR)
3 Phasen Spannungsoder Strom UnsymmetrieFaktor (d0%, d2%)
Optisch isolierte USB Schnittstelle
Integrierter Timer und Kalender für die Datenaufzeichnung
max. Stromleiteraufnahme für Strommesszange: PCE-6801 ca. 30mm, PCE-6802 ca. 55mm,
PCE-3007 ca. 170mm
inkl. ISO-Kalibrierzertifikat

Unser Service für Sie

Technische Daten

Wechselspannung AC
Messbereich 20 ... 500 V
Genauigkeit ±0,5 % ±5 Digits
Wechselstrom AC
Messbereich 0,04 ... 100 A
Genauigkeit ±0,5 % ±0,05 A
Überlast Überlastschutz AC 200 A
Phasenwinkel
Messbereich -180 ... +180 °
Genauigkeit ±1 °
Leistungsfaktor
Messbereich 0 ... 1
Genauigkeit ±0,04
Frequenz
Messbereich 45 ... 65 Hz
Auflösung 0,1 Hz
Genauigkeit 0,1 Hz
Allgemeine technische Daten
Messfunktionen HOLD
Frequenz 50 ... 60 Hz
Display Typ LCD mit Beleuchtung
Displaygröße 4,9 Zoll
Speichermedium Interner Speicher
Speicherkapazität 52420 Werte
Speicherintervall von 2 s
Speicherintervall bis 3000 min.
Schnittstelle RS232, USB
Norm(en) IEC 61010
Maximaler Leitungsdurchmesser 30 mm
Sicherheitsstandard CAT III 600 V
Menüsprache Englisch (US)
Spannungsversorgung 12V
Steckertyp Gerät-Eurostecker
Akku/Batterie 8 x 1,5 V AA Batterie , Alkali-Mangan
Kapazität 3000 mAh
Betriebsbedingungen -10 ... 50 °C , 0 ... 75 % r. F.
Lagerbedingungen -20 ... 60 °C , 0 ... 75 % r. F.
Abmessungen ( L x B x H ) 257 x 155 x 57 mm
Weitere Abmessungen Strommesszange PCE-6801 210 x 62 x 36 mm
Gewicht 1160 g
Weitere Gewichte Strommesszange PCE-6801 200g

Stecker: DC-Hohlstecker / Netzteilanschluss

Produkt-Art: Netz-Analysegerät

Messkategorie: CAT III 600 V

Anzeige (Details): LCD mit Beleuchtung

Phasen-Erkennung: Ja

Schutzleiter-Erkennung: Nein

: ISO

Spannungs-Versorgung (Details): 12 V

Abm.: (L x B x H) 257 x 155 x 57 mm

Gewicht: 1160 g

Kalibrierumfang: Spannung, Strom, Leistung

Messart: 3phasig

Besonderheiten: Energiemessungen
mit Loggerfunktion
inkl. Stromzangen

Breite: 155 mm

Höhe: 57 mm

Länge: 257 mm

Schnittstellen: USB
RS-232

Plastikfreie Verpackung: Plastikfreie Verpackung

Dokumente & Downloads

Datenblatt

Datenblatt 3812428 PCE Instruments PCE-830-1-ICA Netz-Analysegerät kalibriert (ISO) 3phasig Energiemessungen, mit Loggerfunktion, inkl. Str

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3812428 PCE Instruments PCE-830-1-ICA Netz-Analysegerät kalibriert (ISO) 3phasig Energiemessungen, mit Loggerfunktion, inkl. Str

Beschreibung

Der Leistungs-Netzstöranalysator dient zur ein- bis dreiphasigen Messung elektrischer Größen im Wechselstromnetz. Nicht nur die "normalen" Messgrößen wie Spannung, Strom, Frequenz, Leistung und Energie werden mit dem Leistungs-Netzstöranalysator ermittelt, auch die gemäß EN50160 geforderten Werte, wie Oberschwingungen, Zwischenharmonische und Unsymmetrie, werden angezeigt. Störungen im Netz, wie Unterbrechungen, Einbrüche, temporäre oder transiente Überspannungen (ab 16uS Dauer), lassen sich mit ihren entsprechenden Werten ermitteln. Dabei stellt das sehr kontrastreiche, hintergrundbeleuchtete Punktmatrix LCD-Display bis zu 35 Parameter gleichzeitig dar.

Bis zu 3 Stromzangen können gleichzeitig adaptiert werden. Im Datenlogger-Modus können bis zu 17470 Messwerte (3Phasen/4Leiter), im einfachsten Fall bis zu 52400 Messwerte (1Phase/2Leiter), auf 85 Datensätze verteilt gespeichert werden. Somit ist dieser Leistungs-Netzstöranalysator optimal zur Langzeitanalyse einsetzbar. Die im Gerät gesammelten Messwerte können bei Belieben zu einem PC übertragen und mit der dazugehörigen Analysesoftware ausgewertet werden. Im Lieferumfang ist alles enthalten, was Sie zur Messung und Auswertung benötigen (auch Software und Datenkabel). Der Leistungs-Netzstöranalysator wird werkskalibriert ausgeliefert, kann aber optional auch laborkalibriert und nach ISO zertifiziert werden (bei Erstbestellung oder auch bei einer Rekalibrierung, z.B. jährlich).
