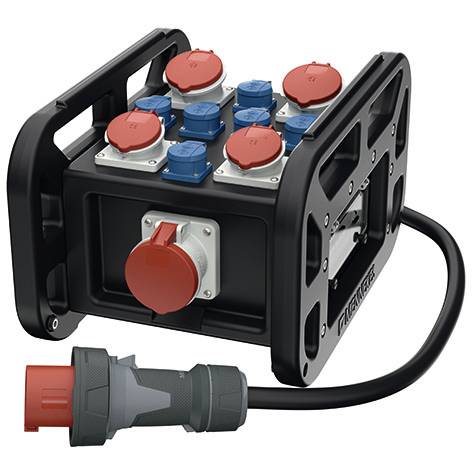

MENNEKES CEE Stromverteiler 9503750SW
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Technische Daten
- Kontaktmaterial: CuSn
- Militärausführung: nein
- Oberflächenbehandlung Kontakte: unbehandelt
- CEE-Steckdose - 16 A: 2x16A5p400V
- CEE-Steckdose - 32 A: 2x32A5p400V
- CEE-Steckdose - 63 A: 1x63A5p400V
- CEE-Steckdose - 125A: ohne
- Anzahl der Schutzkontaktsteckdosen CEE 7/3 (Typ F): 6
- Absicherung: LS-Schalter
- Fehlerstrom-Typ: A
- FI-Schutzschalter: FI mit IFN 0,03 A (Standard)
- Einspeisung/Anschlussmöglichkeit: Zuleitung mit Stecker
- Handhabung: tragbar
- Produkt-Art
CEE Stromverteiler
IP44
- Herstellerfarbe
Grau
- Abm.
(B x H x T) 370 x 530 x 320 mm
- Breite
370 mm
- Höhe
530 mm
- Inhalt
1 St.
- Tiefe
320 mm
Dokumente & Downloads
Datenblatt
Datenblatt 3856036 MENNEKES CEE Stromverteiler 9503750SW
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3856036 MENNEKES CEE Stromverteiler 9503750SW
Beschreibung
MENNEKES Verteiler EverBOX GRIP, tragbar anschlussfertig verdrahtet Schutzgrad IP 44 Gehäuse: 1 PE-Gehäuse 530 x 370 x 320 mm (L x B x H) schwarz RAL 9005, stapelbar, mit Tragegriffen schwarz Die umlaufenden Tragegriffe bieten maximalen Griffkomfort und dienen gleichzeitig als zusätzlichen Schutz für Gehäuse, Steckdosen und Sicherungselemente. Absicherung unter transparenter Betätigungsklappen Bestückung/Absicherung: Pos. 01 1 CEE-Steckdose 63A5p 6h 400V IP 44 Pos. 02 2x CEE-Anbaudosen 32A5p 6h 400V IP 44 2x LS-Schalter 32A 3p C 10KA Pos. 03 2x CEE-Anbaudosen 16A5p 6h 400V IP 44 2x LS-Schalter 16A 3p C 10KA Pos. 04 6x Schutzkontakt-Steckdosen 16A2p+E 230V IP 44 6x LS-Schalter 16A 1p C 10KA Pos. 01-04 1x Fi-Schutzschalter 63A 4p IFN=0,03A Zuleitung/Anschlussmöglichkeit: 2m Zuleitung H07RN-F5G10 und CEE-Stecker 63A5p 6h 400V
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
