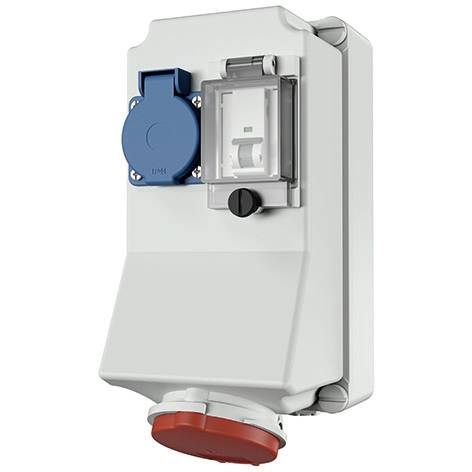

MENNEKES 97719 CEE Steckdosen-Kombination 1 St.
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Technische Daten
- Kontaktmaterial: CuSn
- Militärausführung: nein
- Oberflächenbehandlung Kontakte: unbehandelt
- CEE-Steckdose - 16 A: 1x16A5p400V
- CEE-Steckdose - 32 A: ohne
- CEE-Steckdose - 63 A: ohne
- CEE-Steckdose - 125A: ohne
- Anzahl der Schutzkontaktsteckdosen CEE 7/3 (Typ F): 1
- Absicherung: LS-Schalter
- Fehlerstrom-Typ: sonstige
- FI-Schutzschalter: sonstige
- Werkstoff des Gehäuses: Kunststoff
- Einspeisung/Anschlussmöglichkeit: 1 Leitung (Stichleitung)
- Handhabung: Wandmontage
- Produkt-Art
CEE Steckdosen-Kombination
IP44
- Herstellerfarbe
Grau
- Abm.
(B x H x T) 174 x 304 x 134 mm
- Breite
174 mm
- Höhe
304 mm
- Inhalt
1 St.
- Tiefe
134 mm
Dokumente & Downloads
Datenblatt
Datenblatt 3855601 MENNEKES 97719 CEE Steckdosen-Kombination 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3855601 MENNEKES 97719 CEE Steckdosen-Kombination 1 St.
Beschreibung
MENNEKES Steckdosen-Kombination anschlussfertig verdrahtet Schutzart IP 44 Gehäuse: 1 Polycarbonat-Gehäuse 225x118 mm (HxB) mit Kragen 16A5p elektrograu RAL 7035 Absicherung unter transparenter Betätigungsklappe Bestückung/Absicherung: Pos.01 1 CEE-Steckdose 16A 5p 400V Pos.02 1 Schutzkontaktsteckdose (Typ F) 16A 2p+E 230V 1 LS-Schalter 16A 1p C Leitungseinführung/Anschlussmöglichkeit: 1 M25 oben (offen) 1 M32 oben (verschlossen) 2 M25 unten (verschlossen) Klemme für 1 Leitung bis 5 x 10 mm²
Hinweise
- Sicherheitsrelevantes Bauteil - Installation nur durch Fachhandwerker
