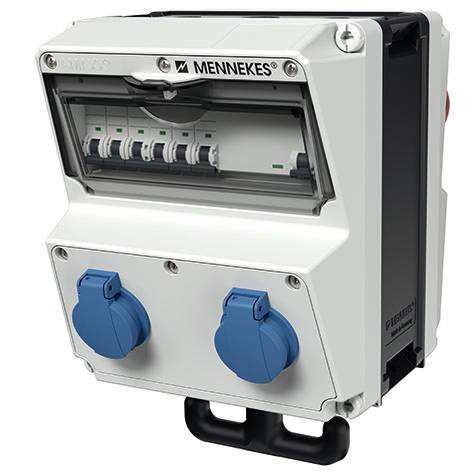

MENNEKES 970001 CEE Steckdosen-Kombination 1 St.
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Technische Daten
- Kontaktmaterial: CuSn
- Militärausführung: nein
- Oberflächenbehandlung Kontakte: unbehandelt
- CEE-Steckdose - 16 A: 1x16A5p400V
- CEE-Steckdose - 32 A: 1x32A5p400V
- CEE-Steckdose - 63 A: ohne
- CEE-Steckdose - 125A: ohne
- Anzahl der Schutzkontaktsteckdosen CEE 7/3 (Typ F): 4
- Absicherung: LS-Schalter
- Fehlerstrom-Typ: A
- FI-Schutzschalter: FI mit IFN 0,03 A (Standard)
- Werkstoff des Gehäuses: Kunststoff
- Einspeisung/Anschlussmöglichkeit: 1 Leitung (Stichleitung)
- Art des Netzanschlusses: sonstige
- Handhabung: abhängbar
- Produkt-Art
CEE Steckdosen-Kombination
IP44
- Herstellerfarbe
Grau
- Abm.
(B x H x T) 225 x 370 x 330 mm
- Breite
225 mm
- Höhe
370 mm
- Inhalt
1 St.
- Tiefe
330 mm
Dokumente & Downloads
Datenblatt
Datenblatt 3856242 MENNEKES 970001 CEE Steckdosen-Kombination 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3856242 MENNEKES 970001 CEE Steckdosen-Kombination 1 St.
Beschreibung
MENNEKES Steckdosen-Kombination AMAXX abhängbar anschlussfertig verdrahtet Schutzart IP 44 Gehäuse: 1 AMAPLAST-Gehäuse 260x225 mm (HxB) plombierbar mit Aufhängeösen oben, Griffhaken unten und beiliegendem Kettenset Gehäuserahmen schwarz Gehäuseoberteile elektrograu RAL 7035 seitlich anscharniert mit Doppelgewinde-Deckelschrauben Absicherung auf vorziebaren Tragschienen unter transparenten Betätigungsklappen nach unten öffnend und mittels Vorhängeschloss abschließbar Steckdosen mit generell schräger Steckrichtung Bestückung/Absicherung: Pos.01 1 CEE-Steckdose 32A 5P 400V 1 LS-Schalter 32A 3P C Pos.02 1 CEE-Steckdose 16A 5P 400V 1 LS-Schalter 16 3P C Pos.03 4 Schutzkontakt-Steckdosen 16A 2P+E 230V 4 LS-Schalter 16A 1P C Pos.01-03 1 FI-Schutzschalter 40A 4P IFN = 0,03A Leitungseinführung/Anschlussmöglichkeit: 1 M 32 oben (verschlossen) 1 M 25 oben (verschlossen) 1 M 20 oben (verschlossen) für eine Leitung bis 5 x 10 mm²
Hinweise
- Sicherheitsrelevantes Bauteil - Installation nur durch Fachhandwerker
