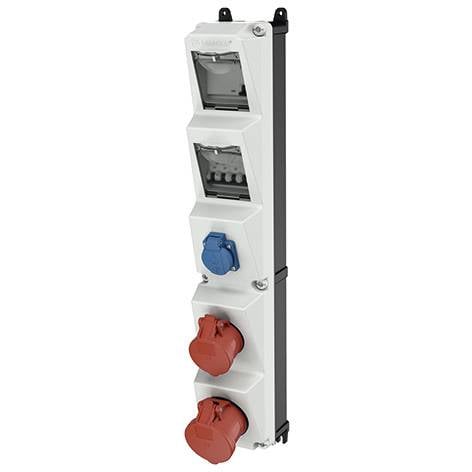

MENNEKES 960009 CEE Steckdosen-Kombination 1 St.
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Technische Daten
- Kontaktmaterial: CuSn
- Militärausführung: nein
- Oberflächenbehandlung Kontakte: unbehandelt
- CEE-Steckdose - 16 A: 1x16A5p400V
- CEE-Steckdose - 32 A: 1x32A5p400V
- CEE-Steckdose - 63 A: ohne
- CEE-Steckdose - 125A: ohne
- Anzahl der Schutzkontaktsteckdosen CEE 7/3 (Typ F): 1
- Absicherung: LS-Schalter
- Fehlerstrom-Typ: A
- FI-Schutzschalter: FI mit IFN 0,03 A (Standard)
- Werkstoff des Gehäuses: Kunststoff
- Einspeisung/Anschlussmöglichkeit: 1 Leitung (Stichleitung)
- Handhabung: Wandmontage
- Durchmesser Kabeleinführung: M25
- Produkt-Art
CEE Steckdosen-Kombination
IP44
- Herstellerfarbe
Grau
- Abm.
(B x H x T) 225 x 560 x 260 mm
- Breite
225 mm
- Höhe
560 mm
- Inhalt
1 St.
- Tiefe
260 mm
Dokumente & Downloads
Datenblatt
Datenblatt 3854869 MENNEKES 960009 CEE Steckdosen-Kombination 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3854869 MENNEKES 960009 CEE Steckdosen-Kombination 1 St.
Beschreibung
MENNEKES Steckdosen-Kombination AMAXX S anschlussfertig verdrahtet Schutzgrad IP 44 Gehäuse: 1 AMAPLAST-Gehäuse 650x113 mm (HxB) plombierbar, mit Außen- u. Innenbefestigung Unterteil schwarz Oberteil elektrograu RAL 7035 mit Doppelgewinde-Deckelschrauben Absicherung unter transparenter Betätigungsklappe nach unten öffnend und mittels Vorhängeschloss abschließbar Steckdosen mit generell schräger Steckrichtung Bestückung/Absicherung: Pos. 01 1 CEE-Steckdose 32A 5p 400V Rapido Pos.02 1 CEE-Steckdose 16A 5p 400V Rapido 1 LS-Schalter 16A 3p C Pos. 03 1 Schutzkontaktsteckdose (Typ F) 16A 2p+E 230V 1 LS-Schalter 16A 1p C Pos. 01-03 1 FI-Schutzschalter 40A 4p IFN= 0,03 A Leitungseinführung/Anschlussmöglichkeit: 1 M 32 oben (offen) 1 M 32 unten (verschlossen) je 1 M 20 oben und unten rechts (verschlossen) für 1 Leitung bis 5 x 10 mm²
Hinweise
- Sicherheitsrelevantes Bauteil - Installation nur durch Fachhandwerker
