MENNEKES 9500719 CEE Steckdosen-Kombination 1 St.
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Technische Daten
- Kontaktmaterial: CuSn
- Militärausführung: nein
- Oberflächenbehandlung Kontakte: unbehandelt
- CEE-Steckdose - 16 A: 2x16A5p400V
- CEE-Steckdose - 32 A: 1x32A5p400V
- CEE-Steckdose - 63 A: ohne
- CEE-Steckdose - 125A: ohne
- Anzahl der Schutzkontaktsteckdosen CEE 7/3 (Typ F): 6
- Absicherung: LS-Schalter
- Fehlerstrom-Typ: A
- FI-Schutzschalter: FI mit IFN 0,03 A (Standard)
- Werkstoff des Gehäuses: Kunststoff
- Einspeisung/Anschlussmöglichkeit: Zuleitung mit Stecker
- Handhabung: tragbar
- Produkt-Art
CEE Steckdosen-Kombination
IP67
- Herstellerfarbe
Grau
- Abm.
(B x H x T) 350 x 560 x 350 mm
- Breite
350 mm
- Höhe
560 mm
- Inhalt
1 St.
- Tiefe
350 mm
Dokumente & Downloads
Datenblatt
Datenblatt 3855392 MENNEKES 9500719 CEE Steckdosen-Kombination 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3855392 MENNEKES 9500719 CEE Steckdosen-Kombination 1 St.
Beschreibung

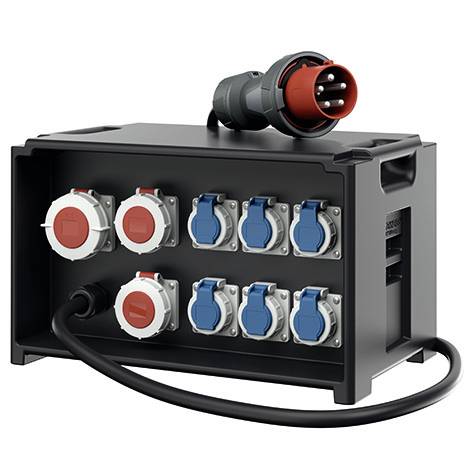

MENNEKES mobiler Verteiler anschlussfertig verdrahtet Schutzgrad IP 67 Gehäuse: 1 PE-Gehäuse 560 x 350 x 340 mm (L x B x H) schwarz RAL 9005, stapelbar, mit Tragegriffen Absicherung unter transparenten Betätigungsklappen Bestückung/Absicherung: Pos. 01 1 CEE-Steckdosen 32A 5p 400V (IP 67) 1 LS-Schalter 32A 3p C Pos. 02 2 CEE-Steckdosen 16A 5p 400V (IP 67) 2 LS-Schalter 16A 3p C Pos. 03 6 Schutzkontakt-Steckdosen 16A 2p+E 230V (IP68) 6 LS-Schalter 16A 1p C Pos. 01-03 1 FI-Schutzschalter 63A 4p IFN= 0,03 A Zuleitung/Anschlussmöglichkeit: 2 m Zuleitung H07RN-F5G10 und 1 CEE-Stecker 63A 5p 400V 2 Druckausgleichsstopfen
Hinweise
- Sicherheitsrelevantes Bauteil - Installation nur durch Fachhandwerker
