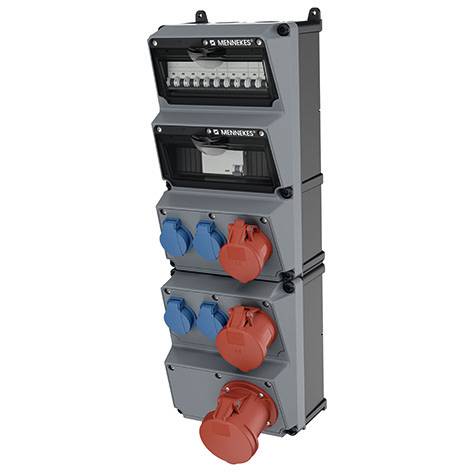

MENNEKES 950041 CEE Steckdosen-Kombination 1 St.
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Technische Daten
- Kontaktmaterial: CuSn
- Militärausführung: nein
- Oberflächenbehandlung Kontakte: unbehandelt
- CEE-Steckdose - 16 A: 1x16A5p400V
- CEE-Steckdose - 32 A: 1x32A5p400V
- CEE-Steckdose - 63 A: 1x63A5p400V
- CEE-Steckdose - 125A: ohne
- Anzahl der Schutzkontaktsteckdosen CEE 7/3 (Typ F): 4
- Absicherung: LS-Schalter
- Fehlerstrom-Typ: A
- FI-Schutzschalter: FI mit IFN 0,03 A (Standard)
- Einspeisung/Anschlussmöglichkeit: 2 Leitungen (Ringleitung/zum Durchschleifen)
- Handhabung: Wandmontage
- Produkt-Art
CEE Steckdosen-Kombination
IP44
- Herstellerfarbe
Grau
- Abm.
(B x H x T) 230 x 700 x 260 mm
- Breite
230 mm
- Höhe
700 mm
- Inhalt
1 St.
- Tiefe
260 mm
Dokumente & Downloads
Datenblatt
Datenblatt 3854557 MENNEKES 950041 CEE Steckdosen-Kombination 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3854557 MENNEKES 950041 CEE Steckdosen-Kombination 1 St.
Beschreibung
MENNEKES Steckdosen-Kombination AMAXX anschlussfertig verdrahtet Schutzgrad IP 44 Gehäuse: 1 AMELAN-Gehäuse 650x225 mm (HxB) plombierbar, mit Außen- u. Innenbefestigung Unterteil schwarz Oberteil grau RAL 7000 seitlich anscharniert mit Doppelgewinde-Deckelschrauben Absicherung auf vorziehbarer Tragschiene unter transparenter Betätigungsklappe nach unten öffnend und mittels Vorhängeschloss abschließbar Steckdosen mit generell schräger Steckrichtung Bestückung/Absicherung: Pos. 01 1 CEE-Steckdose 63A 5p 400V HW/VN Pos. 02 1 CEE-Steckdose 32A 5p 400V HW/VN 1 LS-Schalter 32A 3p C (Doepke) Pos. 03 1 CEE-Steckdose 16A 5p 400V HW/VN 1 LS-Schalter 16A 3p C (Doepke) Pos. 04 4 Schutzkontakt-Steckdosen 16A 2p+E 230V 4 LS-Schalter 16A 1p C (Doepke) Pos. 01-04 1 FI-Schutzschalter 63A 4p IFN= 0,03 A (Doepke HD) Leitungseinführung/Anschlussmöglichkeit: je 2 M 40 oben und unten (verschlossen) je 2 M 20 oben und unten (verschlossen) Klemme für 2 Leitungen bis 5 x 25 mm² (flexibel max. 16mm²)
Hinweise
- Sicherheitsrelevantes Bauteil - Installation nur durch Fachhandwerker
