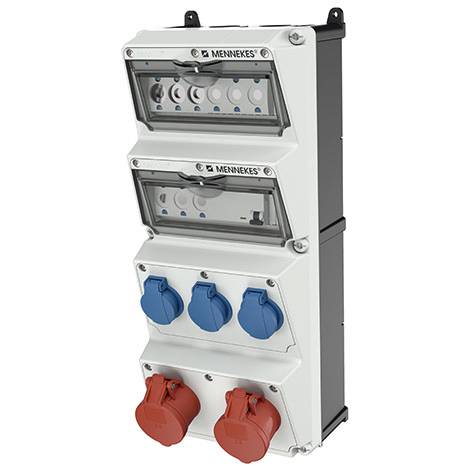

MENNEKES 940001 CEE Steckdosen-Kombination 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Technische Daten
- Kontaktmaterial: CuSn
- Militärausführung: nein
- Oberflächenbehandlung Kontakte: unbehandelt
- CEE-Steckdose - 16 A: 2x16A5p400V
- CEE-Steckdose - 32 A: ohne
- CEE-Steckdose - 63 A: ohne
- CEE-Steckdose - 125A: ohne
- Anzahl der Schutzkontaktsteckdosen CEE 7/3 (Typ F): 3
- Absicherung: D0-Sicherung
- Fehlerstrom-Typ: A
- FI-Schutzschalter: FI mit IFN 0,03 A (Standard)
- Werkstoff des Gehäuses: Kunststoff
- Einspeisung/Anschlussmöglichkeit: 2 Leitungen (Ringleitung/zum Durchschleifen)
- Handhabung: Wandmontage
- Produkt-Art
CEE Steckdosen-Kombination
IP44
- Herstellerfarbe
Grau
- Abm.
(B x H x T) 225 x 520 x 222 mm
- Breite
225 mm
- Höhe
520 mm
- Inhalt
1 St.
- Tiefe
222 mm
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3856948 MENNEKES 940001 CEE Steckdosen-Kombination 1 St.
Beschreibung
MENNEKES Steckdosen-Kombination AMAXX anschlussfertig verdrahtet Schutzart IP 44 Gehäuse: 1 AMAPLAST-Gehäuse 520x225 mm (HxB) plombierbar, mit Außen-u.Innenbefestigung Unterteil schwarz Oberteil elektrograu RAL 7035 seitlich anscharniert mit Doppelgewinde-Deckelschrauben Absicherung auf vorziehbarer Tragschiene unter transparenter Betätigungsklappe nach unten öffnend und mittels Vorhängeschloss abschließbar Steckdosen mit generell schräger Steckrichtung Bestückung/Absicherung: Pos.01 2 CEE-Steckdosen 16A 5p 400V 2 Neozed D01 3p (E14) Pos.02 3 Schutzkontakt-Steckdosen 16A 2p+E 230V 3 Neozed D01 1p (E14) Pos.01-02 1 FI-Schutzschalter 40A 4p IFN=0,03A Leitungseinführung/Anschlussmöglichkeit: je 2 M 40 oben und unten (verschlossen) je 2 M 20 oben und unten (verschlossen) Klemme für 2 Leitungen bis 5 x 25 mm²
Hinweise
- Sicherheitsrelevantes Bauteil - Installation nur durch Fachhandwerker
