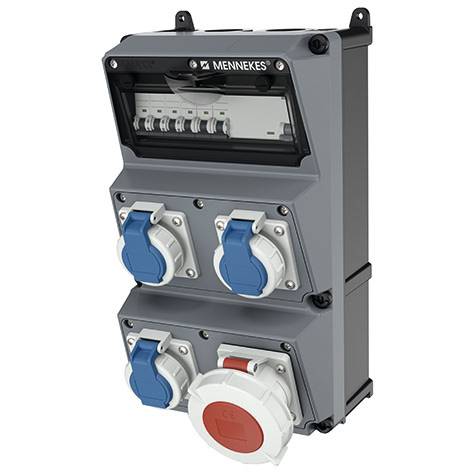

MENNEKES 930028 CEE Steckdosen-Kombination 1 St.
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Technische Daten
- Kontaktmaterial: CuSn
- Militärausführung: nein
- Oberflächenbehandlung Kontakte: unbehandelt
- CEE-Steckdose - 16 A: ohne
- CEE-Steckdose - 32 A: 1x32A5p400V
- CEE-Steckdose - 63 A: ohne
- CEE-Steckdose - 125A: ohne
- Anzahl der Schutzkontaktsteckdosen CEE 7/3 (Typ F): 3
- Absicherung: LS-Schalter
- Fehlerstrom-Typ: A
- FI-Schutzschalter: FI mit IFN 0,03 A (Standard)
- Werkstoff des Gehäuses: Kunststoff
- Einspeisung/Anschlussmöglichkeit: 2 Leitungen (Ringleitung/zum Durchschleifen)
- Handhabung: Wandmontage
- Produkt-Art
CEE Steckdosen-Kombination
IP67
- Herstellerfarbe
Grau
- Abm.
(B x H x T) 240 x 450 x 260 mm
- Breite
240 mm
- Höhe
450 mm
- Inhalt
1 St.
- Tiefe
260 mm
Dokumente & Downloads
Datenblatt
Datenblatt 3855788 MENNEKES 930028 CEE Steckdosen-Kombination 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3855788 MENNEKES 930028 CEE Steckdosen-Kombination 1 St.
Beschreibung
MENNEKES Steckdosen-Kombination AMAXX anschlussfertig verdrahtet Schutzart IP 67 Gehäuse: 1 AMELAN-Gehäuse 390x225 mm (HxB) plombierbar, mit Außen- u. Innenbefestigung Unterteil schwarz Oberteil grau RAL 7000 seitlich anscharniert mit Doppelgewinde-Deckelschrauben Absicherung auf vorziehbarer Tragschiene unter transparenter Betätigungsklappe nach unten öffnend und mittels Vorhängeschloss abschließbar Steckdosen mit generell schräger Steckrichtung Bestückung/Absicherung: Pos. 01 1 CEE-Steckdose 32A 5p 400V (HW/VN) (IP 67) 1 LS-Schalter 32A 3p C (Doepke) Pos. 02 3 Schutzkontakt-Steckdosen 16A 2p+E 230V (IP6 8) 3 LS-Schalter 16A 1p C (Doepke) Pos. 01-02 1 FI-Schutzschalter 40A 4p IFN=0,03A (Doepke HD) Leitungseinführung/Anschlussmöglichkeit: je 2 M 40 oben und unten (verschlossen) je 2 M 20 oben und unten (verschlossen) Klemme für 2 Leitungen bis 5 x 25 mm² (flexibel max. 16 mm²) - max. Vorsicherung 40A -
Hinweise
- Sicherheitsrelevantes Bauteil - Installation nur durch Fachhandwerker
