MENNEKES 930013GE CEE Steckdosen-Kombination 1 St.
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Technische Daten
- Kontaktmaterial: CuSn
- Militärausführung: nein
- Oberflächenbehandlung Kontakte: unbehandelt
- CEE-Steckdose - 16 A: 1x16A5p400V
- CEE-Steckdose - 32 A: 1x32A5p400V
- CEE-Steckdose - 63 A: ohne
- CEE-Steckdose - 125A: ohne
- Anzahl der Schutzkontaktsteckdosen CEE 7/3 (Typ F): 2
- Absicherung: LS-Schalter
- Fehlerstrom-Typ: A
- FI-Schutzschalter: FI mit IFN 0,03 A (Standard)
- Werkstoff des Gehäuses: Kunststoff
- Einspeisung/Anschlussmöglichkeit: 1 Leitung (Stichleitung)
- Handhabung: Wandmontage
- Durchmesser Kabeleinführung: M40
- Produkt-Art
CEE Steckdosen-Kombination
IP44
- Herstellerfarbe
Gelb
- Abm.
(B x H x T) 225 x 390 x 221 mm
- Breite
225 mm
- Höhe
390 mm
- Inhalt
1 St.
- Tiefe
221 mm
Dokumente & Downloads
Datenblatt
Datenblatt 3856859 MENNEKES 930013GE CEE Steckdosen-Kombination 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3856859 MENNEKES 930013GE CEE Steckdosen-Kombination 1 St.
Beschreibung

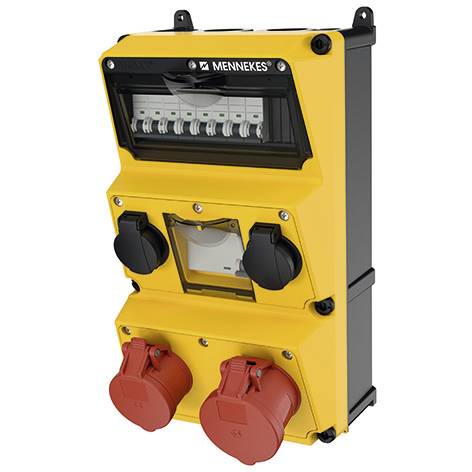

MENNEKES Steckdosen-Kombination AMAXX anschlussfertig verdrahtet Schutzart IP 44 Gehäuse: 1 AMAPLAST-Gehäuse 390x225 mm (HxB) plombierbar, mit Außen- u. Innenbefestigung Unterteil schwarz Oberteil gelb seitlich anscharniert mit Doppelgewinde-Deckelschrauben Absicherung auf vorziehbarer Tragschiene unter transparenter Betätigungsklappe nach unten öffnend und mittels Vorhängeschloss abschließbar Steckdosen mit generell schräger Steckrichtung Bestückung/Absicherung: Pos.01 1 CEE-Steckdose 32A 5p 400V 1 LS-Schalter 32A 3p C Pos.02 1 CEE-Steckdose 16A 5p 400V 1 LS-Schalter 16A 3p C Pos.03 2 Schutzkontakt-Steckdosen 16A 2p+E 230V 2 LS-Schalter 16A 1p C Pos.01-03 1 FI-Schutzschalter 40A 4p IFN=0,03A Leitungseinführung/Anschlussmöglichkeit: je 2 M 40 oben und unten (verschlossen) je 2 M 20 oben und unten (verschlossen) für 1 Leitung bis 5 x 25 mm²
Hinweise
- Sicherheitsrelevantes Bauteil - Installation nur durch Fachhandwerker
