MENNEKES 920025 CEE Steckdosen-Kombination 1 St.
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Steckdosen-Kombination AMAXX 920025
Herstellerinformation
Technische Daten
- Kontaktmaterial: CuSn
- Militärausführung: nein
- Oberflächenbehandlung Kontakte: unbehandelt
- CEE-Steckdose - 16 A: 1x16A5p400V
- CEE-Steckdose - 32 A: 1x32A5p400V
- CEE-Steckdose - 63 A: ohne
- CEE-Steckdose - 125A: ohne
- Anzahl der Schutzkontaktsteckdosen CEE 7/3 (Typ F): 2
- Absicherung: sonstige
- Fehlerstrom-Typ: sonstige
- FI-Schutzschalter: sonstige
- Werkstoff des Gehäuses: Kunststoff
- Einspeisung/Anschlussmöglichkeit: sonstige
- Handhabung: Wandmontage
- Produkt-Art
CEE Steckdosen-Kombination
IP44
- Herstellerfarbe
Grau
- Abm.
(B x H x T) 225 x 260 x 221 mm
- Breite
225 mm
- Höhe
260 mm
- Inhalt
1 St.
- Tiefe
221 mm
Dokumente & Downloads
Datenblatt
Datenblatt 3856946 MENNEKES 920025 CEE Steckdosen-Kombination 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3856946 MENNEKES 920025 CEE Steckdosen-Kombination 1 St.
Beschreibung

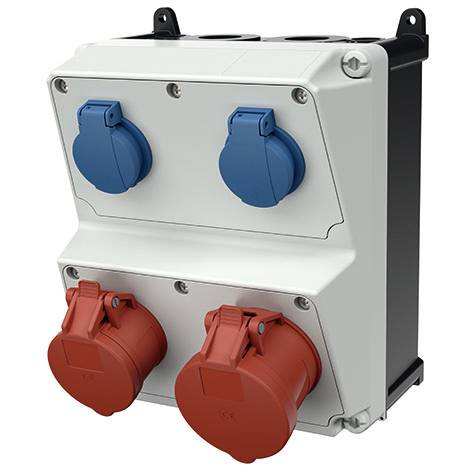

MENNEKES Steckdosen-Kombination AMAXX anschlussfertig verdrahtet Schutzart IP 44 Gehäuse: 1 AMAPLAST-Gehäuse 260x225 mm (HxB) plombierbar, mit Außen-u.Innenbefestigung Unterteil schwarz Oberteil elektrograu RAL 7035 seitlich anscharniert mit Doppelgewinde-Deckelschrauben Steckdosen mit generell schräger Steckrichtung Bestückung: Pos.01 1 CEE-Steckdose 32A 5p 400V Pos.02 1 CEE-Steckdose 16A 5p 400V Pos.03 2 Schutzkontakt-Steckdosen 16A 2p+E 230V Leitungseinführung/Anschlussmöglichkeit: je 2 M 32 oben und unten (verschlossen) je 2 M 20 oben und unten (verschlossen) Klemme für 1 Leitung bis 5 x 10 mm² Klemme für 1 Leitung bis 5 x 10 mm²
Hinweise
- Sicherheitsrelevantes Bauteil - Installation nur durch Fachhandwerker
