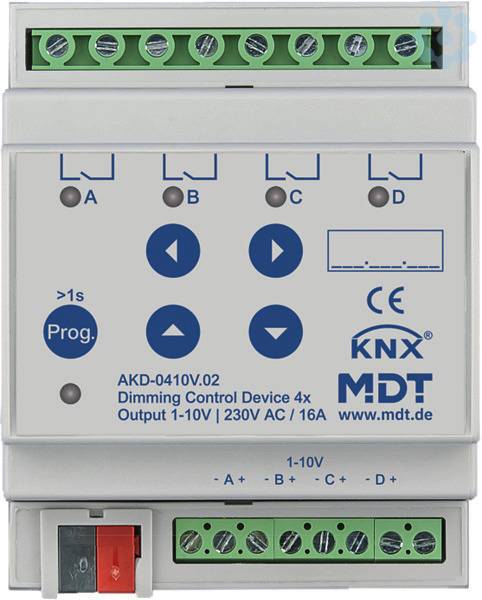

Name: MDT HK NXconnect AKD-0410V.02 AKD-0410V.02
Brand: MDT
SKU: 713428

Highlights & Details

Dimmaktor KNX 4-fach

Produktion in Engelskirchen, zertifi ziert nach ISO 9001
Bei LED Leuchtmittel Mindestlast ab 4W möglich
Taster für Handbetrieb und LED Anzeige pro Ausgang
Zum Schalten und Dimmen von Glühlampen, HV- Halogenlampen, NV- Halogenlampen (über gewickelte oder dimmbare elektronische Trafos), dimmbare Energiesparlampen und LED Leuchten
Betrieb im Phasenanschnitt oder Phasenabschnitt einstellbar
Dimmkennlinien einstellbar
Kurzschluss- und Temperaturschutz mit Alarmmeldung, Softstart
Zeitfunktionen (Ein-/Ausschaltverzögerung, Treppenlichtfunktion)
Alle L-/N Anschlüsse getrennt
Reiheneinbaugerät für 35mm Hutschiene
Integrierter Busankoppler
3 Jahre Produktgarantie

Technische Daten

Dimmsteuergerät 4-fach AKD-0410V.02 1-10V mit RGBW 4TE

Serie: HK NXconnect

Herstellerfarbe: Mehrfarbig

Breite: 84 mm

Höhe: 95 mm

Tiefe: 70 mm

Abm.: (B x H x T) 84 x 95 x 70 mm

Basisstation: Nicht Erforderlich

Gewicht: 0.2190 kg

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 713428 MDT HK NXconnect AKD-0410V.02 AKD-0410V.02

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 713428 MDT HK NXconnect AKD-0410V.02 AKD-0410V.02

Beschreibung

Der MDT Dimmaktor empfängt KNX/EIB- Telegramme und Schaltet/Dimmt je nach Ausbaustufe bis zu 4 Verbraucher unabhängig voneinander. Jeder Ausgang kann über die Taster am Aktor manuell betätigt werden. Die Ausgänge eignen sich zum Schalten und Dimmen von Glühlampen, HV- Halogenlampen, NV- Halogenlampen (über gewickelte oder dimmbare elektronische Trafos), dimmbaren Energiesparlampen und LED Leuchten. Die Betriebsart Phasenanschnitt oder Phasenabschnitt ist einstellbar. Mit Kurzschluß- und Temperaturschutz sowie
lampenschonender Softstartfunktion (Geschwindigkeit einstellbar) zur Erhöhung der Lampenlebensdauer. Das Verhalten bei Netzspannungswiederkehr, Busspannungsausfall und Busspannungswiederkehr ist einstellbar. Das 1-10V MDT Dimmsteuergerät verfügt über eingebaute Schaltrelais für 30EVG/30W, 20EVG/58W, 15EVG/2x36W oder 10EVG/2x58W. Es können bis zu 30 EVG je Kanal angeschlossen werden. Der MDT Dimmaktor ist zur festen Installation auf einer Hutprofi lschiene in Starkstromverteilungen vorgesehen.
Die Montage muss in trockenen Innenräumen erfolgen. Zur Inbetriebnahme und Projektierung des MDT Dimmaktors benötigen Sie die ETS3f/ETS4.
