Joy-it ESP32CP Programmer ESP32CP
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
55 Stück
Anzahl
Gesamt (CHF 3.98 / Stück)
CHF 3.98
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
USB-C-PROGRAMMIER- UND UART-KOMMUNIKATIONSPLATINE FÜR SBC-ESP32-CAM
- Einfache Programmierung über USB Typ C
- Entwickelt für den Joy-IT SBC-ESP32-CAM
- Umschaltbare Programmier- und Kommunikationsmodi
- Integrierter CH340C-USB-zu-UART-Wandler
- RX- und TX-Status-LEDs
- 5-V-Stromversorgung und 3,3-V-Logikpegel
Technische Daten
- Nähere Details finden Sie im Datenblatt.
- Länge
38 mm
- Breite
27 mm
- Höhe
12 mm
- Produkt-Art
Programmer
Dokumente & Downloads
Datenblatt
Datenblatt 3802366 Joy-it ESP32CP Programmer ESP32CP
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3802366 Joy-it ESP32CP Programmer ESP32CP
Beschreibung

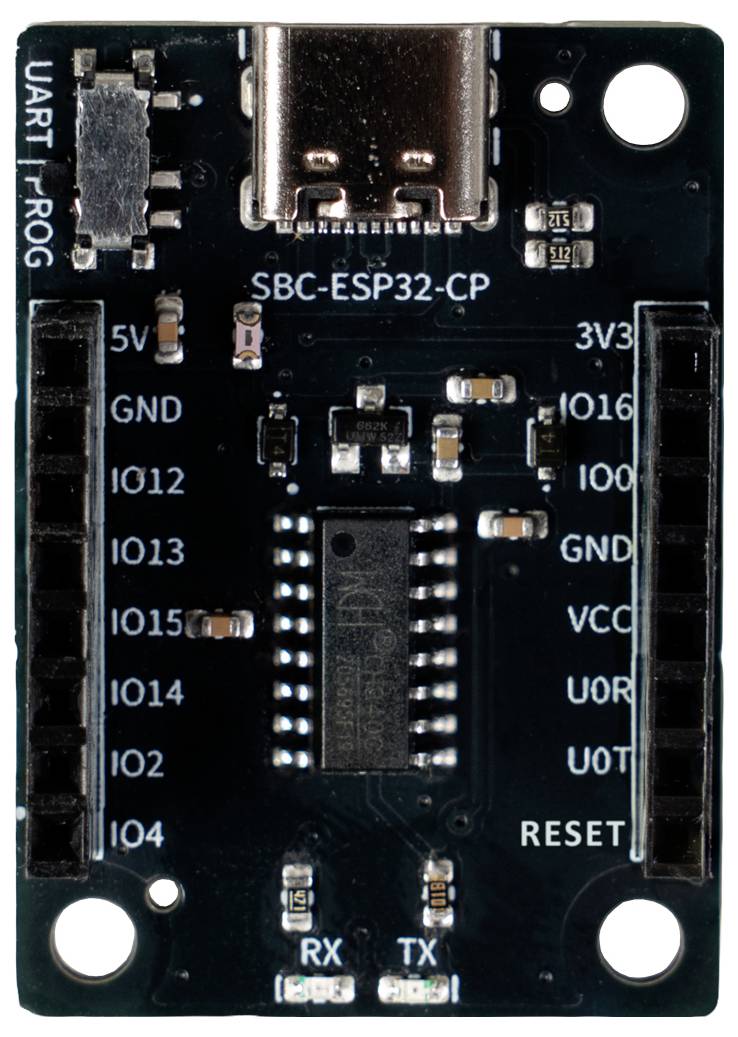

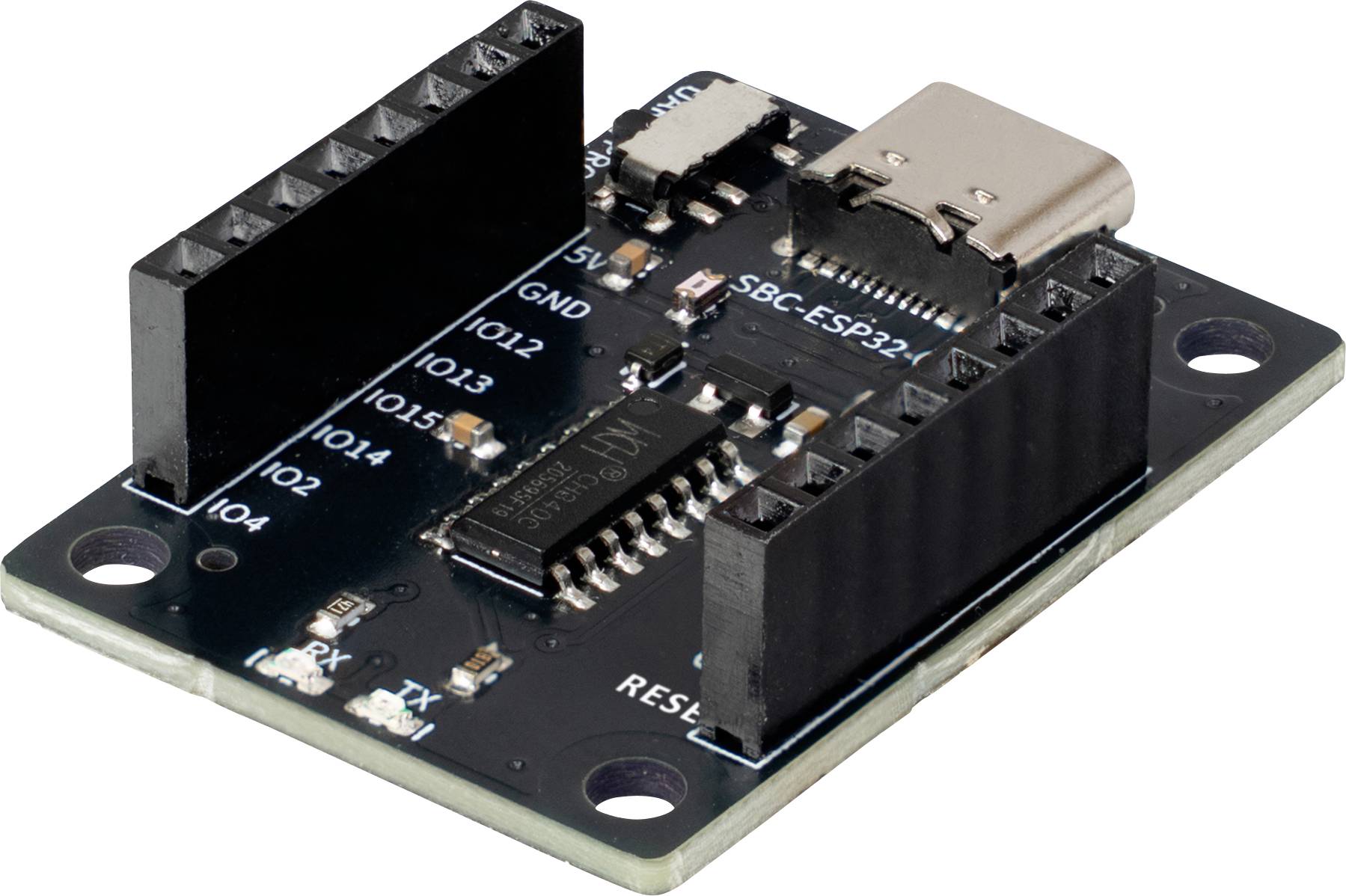

Das SBC-ESP32-CP Modul ist eine kompakte
Programmier- und Kommunikationsplatine, die für
das Joy-IT SBC-ESP32-CAM Board entwickelt wurde.
Es ermöglicht die bequeme Programmierung des
Kameramoduls über die integrierte USB-Typ-CSchnittstelle,
wodurch kein zusätzlicher USB-zu-Seriell-
Adapter erforderlich ist. Der integrierte CH340C-USB-zu-
UART-Konverter sorgt für eine zuverlässige Verbindung
zwischen dem Computer und der ESP32-CAM.
Ein praktischer Schalter ermöglicht die schnelle
Umschaltung zwischen Programmiermodus und UARTKommunikationsmodus.
So lässt sich neue Softftware
ganz einfach auf die angeschlossene SBC-ESP32-CAM
hochladen und anschließend direkt über die serielle
Schnittstelle mit dem Modul kommunizieren oder
dieses überwachen. Separate RX- und TX-Status-
LEDs zeigen die aktive Datenübertragung deutlich
an und vereinfachen die Überwachung während der
Programmierung, Entwicklung und Fehlerbehebung.
Das SBC-ESP32-CP Modul wird über USB-C mit 5 V
versorgt und arbeitet mit 3,3-V-Logikpegeln. Seine gut
zugänglichen Anschlüsse und die speziell auf die SBCESP32-
CAM abgestimmte Pinbelegung ermöglichen
eine schnelle und unkomplizierte Inbetriebnahme. Das
Board eignet sich daher ideal für Entwicklungsprojekte,
Prototypen, Testaufbauten und Anwendungen mit
Kameras, WLAN oder IoT-Funktionalität.
Programmier- und Kommunikationsplatine, die für
das Joy-IT SBC-ESP32-CAM Board entwickelt wurde.
Es ermöglicht die bequeme Programmierung des
Kameramoduls über die integrierte USB-Typ-CSchnittstelle,
wodurch kein zusätzlicher USB-zu-Seriell-
Adapter erforderlich ist. Der integrierte CH340C-USB-zu-
UART-Konverter sorgt für eine zuverlässige Verbindung
zwischen dem Computer und der ESP32-CAM.
Ein praktischer Schalter ermöglicht die schnelle
Umschaltung zwischen Programmiermodus und UARTKommunikationsmodus.
So lässt sich neue Softftware
ganz einfach auf die angeschlossene SBC-ESP32-CAM
hochladen und anschließend direkt über die serielle
Schnittstelle mit dem Modul kommunizieren oder
dieses überwachen. Separate RX- und TX-Status-
LEDs zeigen die aktive Datenübertragung deutlich
an und vereinfachen die Überwachung während der
Programmierung, Entwicklung und Fehlerbehebung.
Das SBC-ESP32-CP Modul wird über USB-C mit 5 V
versorgt und arbeitet mit 3,3-V-Logikpegeln. Seine gut
zugänglichen Anschlüsse und die speziell auf die SBCESP32-
CAM abgestimmte Pinbelegung ermöglichen
eine schnelle und unkomplizierte Inbetriebnahme. Das
Board eignet sich daher ideal für Entwicklungsprojekte,
Prototypen, Testaufbauten und Anwendungen mit
Kameras, WLAN oder IoT-Funktionalität.
Lieferumfang
- Modul
