Name: Isabellenhütte PBV-R015-F1-1.0 PBV-R015-F1-1.0 Metallschicht-Widerstand 15 mΩ THT 10 W 1 % 1 St.
Brand: Isabellenhütte
SKU: 3207987
Availability: BackOrder

Ein elektronisches Bauteil mit mehreren Anschlussstiften, beschriftet mit 'ISABELLEN-HÜTTE PBV-R0005-1.0'.

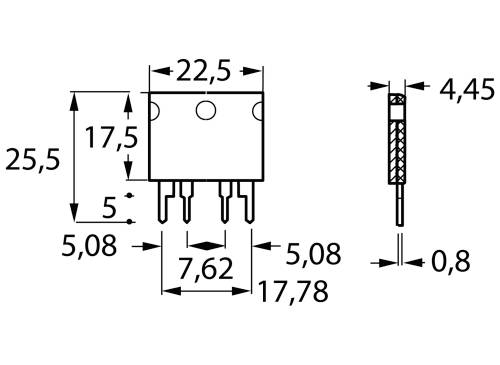

Skizze eines elektrischen Bauteils mit genauen Abmessungen: Breite 22,5 mm, Höhe 25,5 mm, Pinabstand 5,08 mm, Gesamtabstand 17,78 mm.

1/2

Produkt-Art

Metallschicht-Widerstand

Widerstand

15 mΩ

Belastbarkeit

10 W

Inhalt

1 St.

Bauart

THT

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Di., 1. Dez.

Anzahl

Stück

Min.: 3

Vielfache: 3

Gesamt (CHF 33.95 / Stück)

CHF 101.85

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Metallfilm Widerstand, 15 mΩ, 3 W, ±1 %

4-terminale Verbindung
Hervorragende Langzeitstabilität

Unser Service für Sie

Technische Daten

Bauform: radial
Ausführung: Präzisions-Metall-Schichtwiderstand
Breite: 4.45 mm
Höhe: 17.5 mm
Länge: 22.5 mm
Gewicht: 0.00579 kg
Leistung: 3 W
max. Temperatur: 125 °C
Isolationsspannung: 500 V
min. Temperatur: -55 °C
ohmscher Widerstand: 15 mΩ
Temperaturkoeffizient: 30 ppm/K
Toleranz: ±1 %
Montage: THT
Nennbelastbarkeit: 10 W

Produkt-Art: Metallschicht-Widerstand

Bauart: THT

Widerstand: 15 mΩ

Belastbarkeit: 10 W

Toleranz ±: 1 %

Temperatur-Koeffizient: 30 ppm/K

Länge: 22.5 mm

Breite: 4.45 mm

Höhe: 17.5 mm

Inhalt: 1 St.

Abm.: (L x B x H) 22.5 x 4.45 x 17.5 mm

RoHS-konform: Ja

Typ: PBV-R015-F1-1.0

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Toleranz ±

Widerstand

Isabellenhütte PBH-100R-F1-1.0 PBH-100R-F1-1.0 Metallschicht-Widerstand 100 Ω THT 10 W 1 % 1 St.

Bestell-Nr.:3207982

Lieferung Fr., 11. Dez.

Conrad Electronic

1 %

100 Ω

Stück

Min.: 5

Vielfache: 5

CHF 28.95^*

Isabellenhütte PBH-10R0-F1-1.0 PBH-10R0-F1-1.0 Metallschicht-Widerstand 10 Ω THT 10 W 1 % 1 St.

Bestell-Nr.:3208036

Lieferung Fr., 11. Dez.

Conrad Electronic

1 %

10 Ω

Stück

Min.: 3

Vielfache: 3

CHF 33.95^*

Isabellenhütte PBH-12R0-F1-1.0 PBH-12R0-F1-1.0 Metallschicht-Widerstand 12 Ω THT 10 W 1 % 1 St. Tube

Bestell-Nr.:3207998

Lieferung Di., 1. Dez.

Conrad Electronic

1 %

12 Ω

Stück

Min.: 3

Vielfache: 3

CHF 31.95^*

Isabellenhütte PBH-18R0-F1-1.0 PBH-18R0-F1-1.0 Metallschicht-Widerstand 18 Ω THT 10 W 1 % 1 St.

Bestell-Nr.:3208037

Lieferung Di., 1. Dez.

Conrad Electronic

1 %

18 Ω

Stück

Min.: 3

Vielfache: 3

CHF 33.95^*

Isabellenhütte PBH-1R00-F1-1.0 PBH-1R00-F1-1.0 Metallschicht-Widerstand 1 Ω THT 10 W 1 % 1 St. Tube

Bestell-Nr.:3207994

Lieferung Do., 29. Okt.

2 StückConrad Electronic

1 %

1 Ω

Stück

Min.: 1

Vielfache: 1

CHF 39.95^*

Isabellenhütte PBH-1R20-F1-1.0 PBH-1R20-F1-1.0 Metallschicht-Widerstand 1.2 Ω THT 10 W 1 % 1 St. Tube

Bestell-Nr.:3208001

Lieferung Di., 1. Dez.

Conrad Electronic

1 %

1.2 Ω

Stück

Min.: 3

Vielfache: 3

CHF 31.95^*

Isabellenhütte PBH-1R80-F1-1.0 PBH-1R80-F1-1.0 Metallschicht-Widerstand 1.8 Ω THT 10 W 1 % 1 St.

Bestell-Nr.:3208032

Lieferung Di., 1. Dez.

Conrad Electronic

1 %

1.8 Ω

Stück

Min.: 3

Vielfache: 3

CHF 33.95^*

Isabellenhütte PBH-2R20-F1-1.0 PBH-2R20-F1-1.0 Metallschicht-Widerstand 2.2 Ω THT 10 W 1 % 1 St.

Bestell-Nr.:3208034

Lieferung Di., 1. Dez.

Conrad Electronic

1 %

2.2 Ω

Stück

Min.: 3

Vielfache: 3

CHF 33.95^*

Isabellenhütte PBH-3R90-F1-1.0 PBH-3R90-F1-1.0 Metallschicht-Widerstand 3.9 Ω THT 10 W 1 % 1 St.

Bestell-Nr.:3207999

Lieferung Do., 29. Okt.

3 StückConrad Electronic

1 %

3.9 Ω

Stück

Min.: 1

Vielfache: 1

CHF 33.95^*

Isabellenhütte PBH-47R0-F1-1.0 PBH-47R0-F1-1.0 Metallschicht-Widerstand 47 Ω THT 10 W 1 % 1 St. Tube

Bestell-Nr.:3208000

Lieferung Fr., 11. Dez.

Conrad Electronic

1 %

47 Ω

Stück

Min.: 1

Vielfache: 1

CHF 31.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 3207987 Isabellenhütte PBV-R015-F1-1.0 PBV-R015-F1-1.0 Metallschicht-Widerstand 15 mΩ THT 10 W 1 % 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3207987 Isabellenhütte PBV-R015-F1-1.0 PBV-R015-F1-1.0 Metallschicht-Widerstand 15 mΩ THT 10 W 1 % 1 St.

Beschreibung

Präzisions-Metallfolienwiderstände 3,0/10 Watt Toleranz 1,0 % Serie ISA-PLAN Typ Isabellenhütte PBV..F1. Mit Vierdrahtanschluss. Speziell für den Einsatz im Niederohmbereich konzipiert, um minimale Temperaturkoeffizienten und Unabhängigkeit des Widerstandswertes von der Lötqualität zu gewährleisten. Das Design ist weitgehend kompatibel mit modernen Leistungstransistoren. Ein zentrales Montageloch wird verwendet, um den Widerstand auf einem Kühlkörper zu montieren, um die Wärmeübertragung über die große Grundplatte zu optimieren.

Anwendungen:
Leistungsmodule
Frequenzwandler
Schaltbare Stromversorgungen
