ifm Electronic Sicherheits-Lichtvorhang OY817S Reichweite (max.) 18 m Schutzfeldhöhe 910 mm 24 V/DC

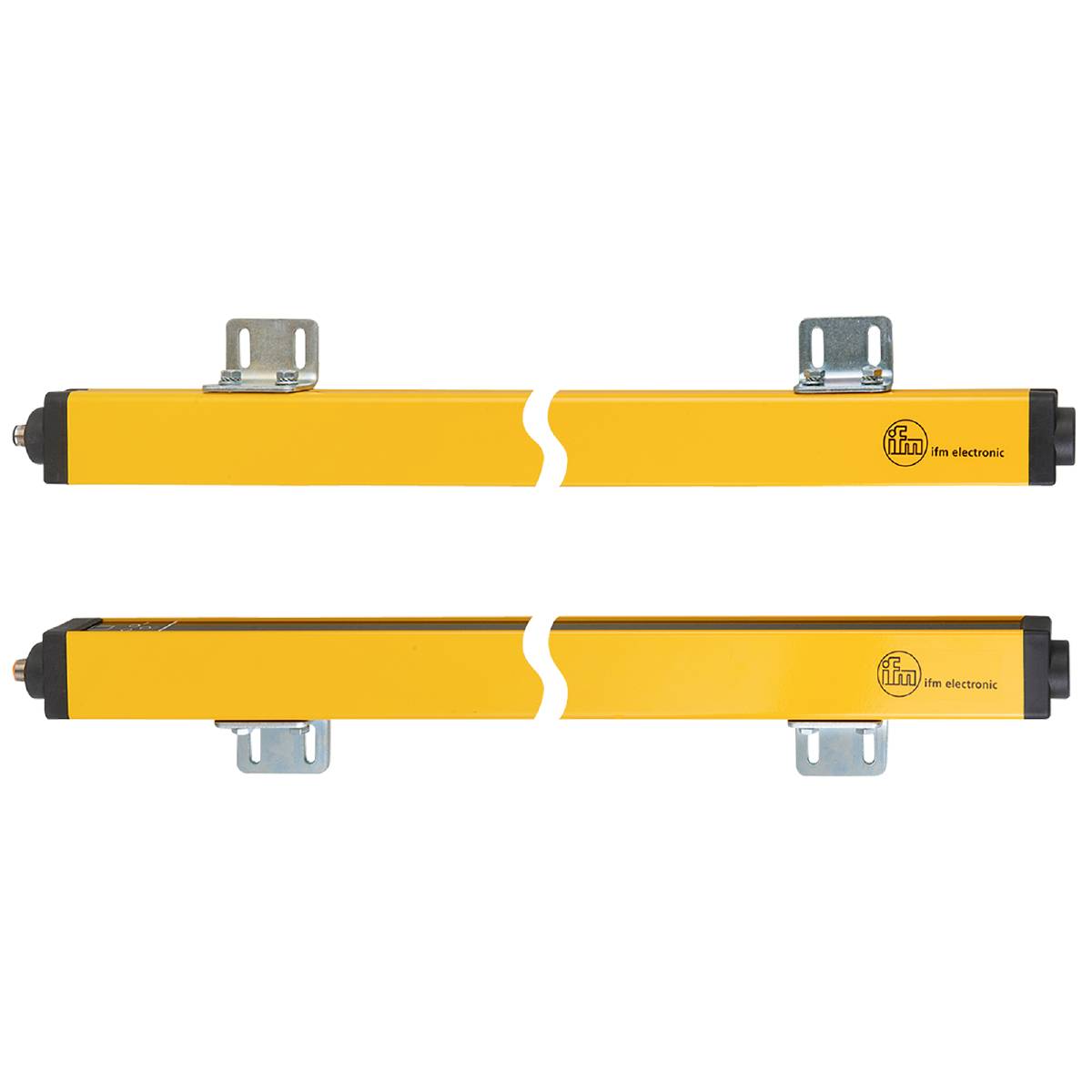

Zwei gelbe Sicherheits-Lichtgitter mit Metallschienen auf schwarzem Hintergrund. Sie sind parallel angeordnet und von der Marke 'ifm'.
Abbildung ähnlich
Produkt-Art
Sicherheits-Lichtvorhang
Länge
1011 mm
Höhe
45 mm
Typ
OY817S
Anwendungsgebiet
Handschutz
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Lieferung Mo., 14. Dez.
Anzahl
Gesamt (CHF 4'049.95 / Stück)
CHF 4'049.95
steuerfreie IGL inkl. MwSt.
zzgl. CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
ohne weitere Versandkosten
Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

ifm OY817S Sicherheitslichtvorhang

  • Mit beweglicher Ausblendung / Floating Blanking
  • Zuverlässige Absicherung von Gefahrenbereichen und Zugängen
  • Für die sichere Materialzuführung an Pressen in der metall- und holzverarbeitenden Industrie
  • Entspricht den Anforderungen von Typ 4 nach IEC 61496
  • Hohe, am Gerät wählbare Reichweite

Unser Service für Sie

Technische Daten

  • Abmessungen [mm]: 1011 x 35 x 45
  • Ansprechzeit [ms]: 15,5
  • Anzahl der OSSD-Ausgänge: 2
  • Anzeige: Sender: 3 x LED; Sender: 7-Segment-LCD-Anzeige; Empfänger: 3 x LED; Empfänger: 7-Segment-LCD-Anzeige
  • Umgebungstemperatur-1 [°C]: 0...55
  • Auflösung (Detektionsvermögen d) [mm]: 20
  • Bereitschaftsverzögerungszeit [s]: < 18
  • Betriebsspannung [V]: 24 DC
  • Betriebsspannungstoleranz [%]: 20
  • Bewegliche Ausblendung (Floating Blanking): ja
  • BWS-Typ (IEC 61496-1): 4
  • Einsatzort: Klasse C nach EN 60654-1 Wettergeschützter Einsatzort
  • Elektrische Ausführung: PNP
  • Gebrauchsdauer TM (Mission Time) [h]: 175200
  • Gewicht [g]: 5030.000
  • Kurzschlussschutz: ja
  • Länge L [mm]: 1011
  • Lichtart: Infrarotlicht
  • Max. zulässige relative Luftfeuchtigkeit [%]: 95
  • PFH [1/h]: 1,8E-08
  • Prüfzeichen (Sonderfälle): CCC
  • Schutzart: IP 65
  • Schutzfeldbreite (hohe Lichtleistung) [m]: 3...18
  • Schutzfeldbreite (niedrige Lichtleistung) [m]: 0...6
  • Schutzfeldhöhe [mm]: 910
  • Schutzfunktion: Zugangsabsicherung Handschutz
  • Schutzklasse: III
  • Steckverbindung: Empfänger - Pinlayout: 0095 - Steckverbindung: 1 x M12; Codierung: A; Max. Leitungslänge: 100 m; bei Adernquerschnitt 0,34 mm² / Sender - Pinlayout: 0063 - Steckverbindung: 1 x M12; Codierung: A
  • Stromaufnahme - Empfaenger_singular [mA]: 125
  • Stromaufnahme - Sender_singular [mA]: 83
  • Strombelastbarkeit je OSSD-Ausgang [mA]: 500; (24 V)
  • Verpolungsschutz: ja
  • Wellenlänge [nm]: 950
Produkt-Art

Sicherheits-Lichtvorhang

Typ

OY817S

Anwendungsgebiet

Handschutz

Besonderheiten

LED-Anzeige

Betriebsspannung

24 V/DC

Max. Stromaufnahme

125 mA

Ansprechzeit

15.5 ms

Kontaktart

1 PNP

Kleinstes zu erkennendes Objekt (Durchmesser)

20 mm

Anschluss

M12

Sendertyp

LED Infrarot

Wellenlänge

950 nm

Reichweite (min.)

0 m

Reichweite (max.)

18 m

Ausgänge

PNP

Ausgangsstrom

500 mA

Sicherheitskategorie

4

Schutzfeldhöhe

910 mm

Gesamt-Höhe

45 mm

Inhalt

1 St.

IP65

Länge

1011 mm

Breite

35 mm

Höhe

45 mm

Abm.

(L x B x H) 1011 x 35 x 45 mm

Min. Temperatur

0 °C

Max. Temperatur

55 °C

UKCA

Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3322179 ifm Electronic Sicherheits-Lichtvorhang OY817S Reichweite (max.) 18 m Schutzfeldhöhe 910 mm 24 V/DC

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3322179 ifm Electronic Sicherheits-Lichtvorhang OY817S Reichweite (max.) 18 m Schutzfeldhöhe 910 mm 24 V/DC

Beschreibung

ifm OY817S Sicherheitslichtvorhang

Lieferumfang

  • Geliefert wird: Ifm Electronic Sicherheitslichtvorhang OY817S, Verpackungseinheit: 1 Stk., EAN: 4021179272391
