Name: ifm Electronic Magnetisch-Induktiver Durchflusssensor SM6404 SM6404 Betriebsspannung (Bereich): 20 - 30 V/DC 1 St.
Brand: ifm Electronic
SKU: 3321669
Availability: BackOrder

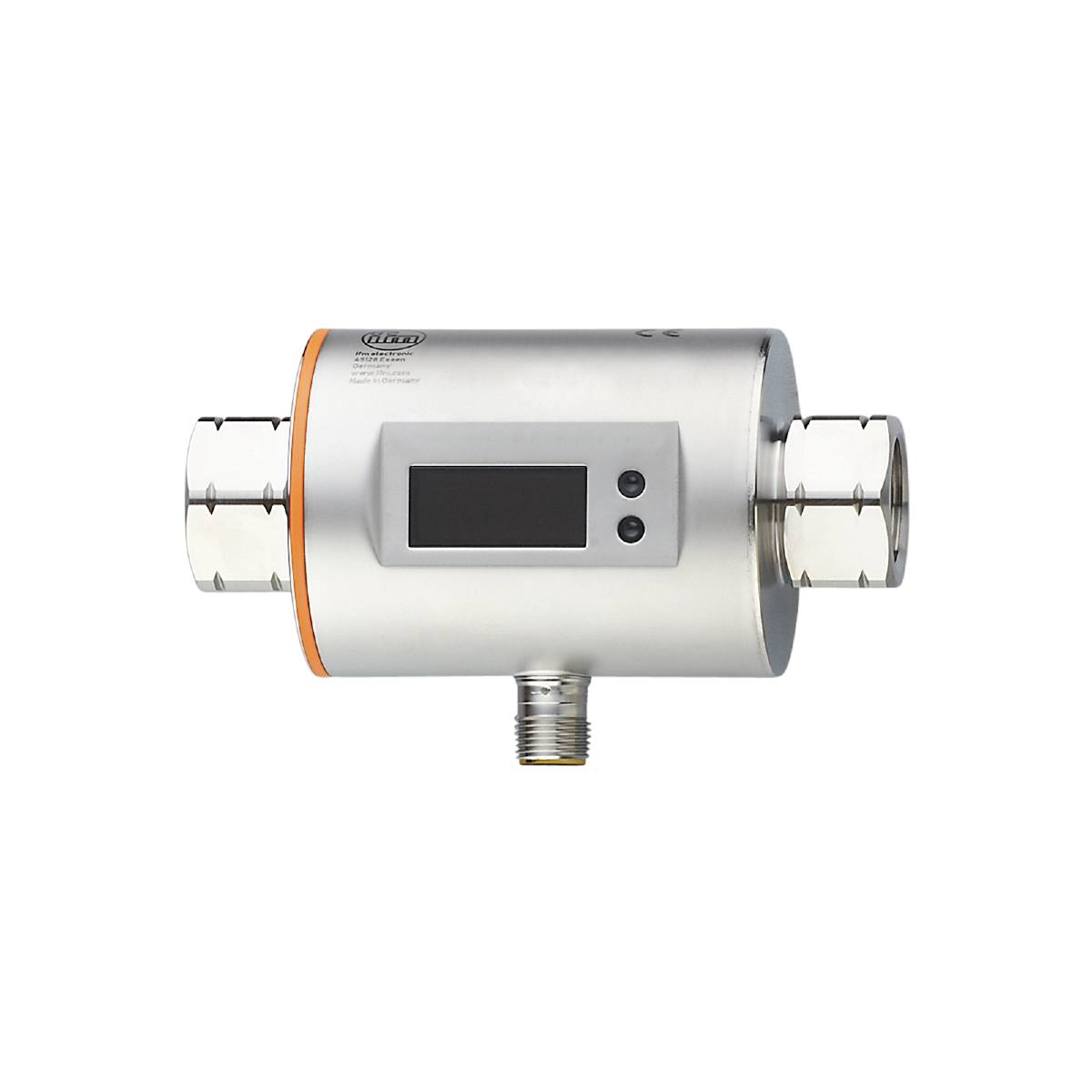

Ein silberner elektronischer Messsensor mit rechteckigem Display auf schwarzem Hintergrund, verwendet zur Überwachung von Durchflussmengen.

Abbildung ähnlich

Produkt-Art

Magnetisch-Induktiver Durchflusssensor

Betriebsspannung min.

20 V/DC

Betriebsspannung max.

30 V/DC

Typ

SM6404

Betriebsspannungsbereich

20 - 30 V/DC

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Mo., 14. Dez.

Anzahl

Stück

Gesamt (CHF 779.95 / Stück)

CHF 779.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 80.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

ifm SM6404 Magnetisch-induktiver Durchflusssensor

Präzise Messung von Durchfluss, Verbrauch und Mediumtemperatur
Hohe Genauigkeit, Reproduzierbarkeit und Messdynamik
Mit zwei präzisen Analogausgängen
Gut ablesbares 4-stelliges LED-Display

Technische Daten

Analogausgang Strom [mA]: 4...20; (skalierbar)
Analogendpunkt - Temperaturueberwachung [°C]: 0...80
Analogendpunkt AEP [gpm]: 1,32...6,6
Analogendpunkt AEP [l/min]: 5...25
Analogstartpunkt - Temperaturueberwachung [°C]: -20...60
Analogstartpunkt ASP [gpm]: 0...5,28
Analogstartpunkt ASP [l/min]: 0...20
Ansprechdynamik T05 / T09 - Temperaturueberwachung [s]: T09 = 20 (Q > 1 l/min)
Ansprechzeit - Stroemungsueberwachung [s]: 0,15; (dAP = 0, T19)
Anzahl der analogen Ausgänge: 2
Anzahl der Ein- und Ausgänge: Anzahl der analogen Ausgänge: 2
Anzeige: Anzeigeeinheit: 6 x LED, grün (l/min, m³/h, gpm, gph, °C, °F); Messwerte: alphanumerische Anzeige, 4-stellig; Programmierung: alphanumerische Anzeige, 4-stellig
Anzeigebereich [gpm]: -7,92...7,92
Anzeigebereich [l/min]: -30...30
Druckfestigkeit [MPa]: 1.6
Umgebungstemperatur-1 [°C]: -10...60
Applikation: für den industriellen Einsatz
Auflösung [gpm]: 0.01
Auflösung [l/min]: 0.05
Auflösung - Temperaturueberwachung [°C]: 0.2
Ausgangssignal: Analogsignal
Bereitschaftsverzögerungszeit [s]: 5
Besondere Eigenschaft: Vergoldete Kontakte
Betriebsspannung [V]: 20...30 DC; (nach SEL/PEL)
Dämpfung Prozesswert dAP - Stroemungsueberwachung [s]: 0...3
Druckfestigkeit [bar]: 16
Druckgeräterichtlinie: Gute Ingenieurpraxis; verwendbar für Medien der Fluidgruppe 2; Medien der Fluidgruppe 1 auf Anfrage
Genauigkeit - Temperaturueberwachung [K]: ± 2,5 (Q > 1 l/min)
Genauigkeit (im Messbereich) - Stroemungsueberwachung: ± (2 % MW + 0,5 % MEW)
Gesamtzahl Ausgänge: 2
Gewicht [g]: 515.000
In Schritten von - Temperaturueberwachung [°C]: 0.2
Lagertemperatur [°C]: -25...80
Max. Bürde [Ω]: 500
Medien: Leitfähige flüssige Medien; Wasser; wasserbasierte Medien
Mediumtemperatur [°C]: -10...70
Messbereich [gpm]: 0,03...6,6
Messbereich [l/min]: 0,1...25
Messbereich - Temperaturueberwachung [°C]: -20...80
MTTF: 175
Prozessanschluss: Gewindeanschluss Rc 1/2 Innengewinde DN15
Schrittweite [gpm]: 0,01
Schrittweite [l/min]: 0,05
Schutzart: IP 67
Schutzklasse: III
Steckverbindung: Pinlayout: 0001 - Steckverbindung: 1 x M12; Codierung: A; Kontakte: vergoldet
Stromaufnahme [mA]: 120; (24 V)
Überlastfest: ja
Verpolungsschutz: ja
Werkstoffe in Kontakt mit dem Medium: 1.4404 (Edelstahl / 316L); PEEK; FKM
Wiederholgenauigkeit - Stroemungsueberwachung: ± 0,2 % MEW

Produkt-Art: Magnetisch-Induktiver Durchflusssensor

Typ: SM6404

Betriebsspannung min.: 20 V/DC

Betriebsspannung max.: 30 V/DC

Betriebsspannungsbereich: 20 - 30 V/DC

Besonderheiten: LED-Anzeige

Anschluss: M12

Ansprechzeit: 0.15 s

Ausgänge: Analog Strom

Material: Edelstahl

Dichtungsmaterial: FKM

Nenn-Durchmesser: 15 mm

Min. Medien-Temperatur: -10 °C

Max. Medien-Temperatur: 70 °C

Betriebsdruck (max.): 16 bar

Kontaktart: Analog

Gewicht: 515.000 g

Min. Umgebungstemperatur: -10 °C

Max. Umgebungstemperatur: 60 °C

Inhalt: 1 St.

RoHS-konform: Ja

UKCA: Ja
