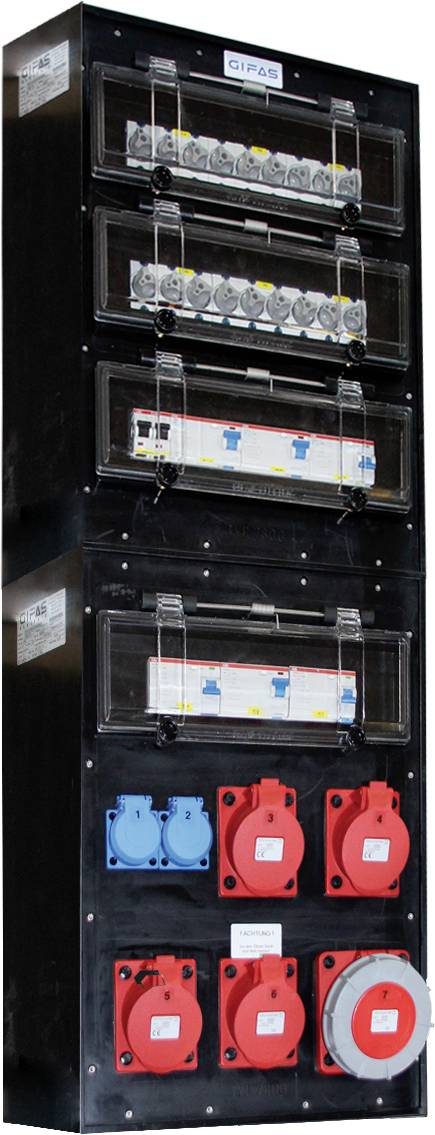

Gifas Electric CEE Stromverteiler 294143
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Technische Daten
- CEE-Steckdose - 16 A: 1x16A5p400V
- CEE-Steckdose - 32 A: 1x32A5p400V
- CEE-Steckdose - 63 A: ohne
- CEE-Steckdose - 125A: ohne
- Absicherung: LS-Schalter
- Fehlerstrom-Typ: A
- Handhabung: Wandmontage
- Produkt-Art
CEE Stromverteiler
- Anzahl Schutzkontakt-Steckdosen
18
IP54
- Inhalt
1 St.
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3859279 Gifas Electric CEE Stromverteiler 294143
Beschreibung
Vollgummi-Verteiler 7900als Doppelverteiler untereinander montiertAbmessungen: H x B x T = 1000 x 360 x 173 mmSchutzart: IP 54Gl-Faktor: 0,4Gewicht: ca. 35 kgEingang: 1 CEE-Einbaugerätestecker 5 x 63 A/400 VAusgang: 1 CEE-Einbausteckdose 5 x 32 A/400 Vabgesichert über 1 Leitungsschutzschalter32 A, 3polig in C-Charakteristik1 CEE-Einbausteckdose 5 x 16 A/400 Vabgesichert über 1 Leitungsschutzschalter16 A, 3polig in C-Charakteristik15 Schutzkontaktsteckdosen (schwarz), 230 Vabgesichert über 15 Leitungsschutzschalter16 A, 1polig in B-Charakteristik3 Schutzkontaktsteckdosen (blau), 230 Vabgesichert über 3 Leitungsschutzschalter16 A, 1polig in B-Charakteristik1 Fehlerstromschutzschalter 63/0,03 A4polig für alle SteckdosenEinbauten: 1 Hauptschalter 63 A, 3poligzur GesamtabschaltungAusführung: Schutzorgane hinter 2 Transparent-schutzklappen angeordnetHauptschalter 63 A frontseitig eingebautCEE-Steckdosen 16 A und 32 A untenauf Verteilerrahmen angebracht3 Schutzkontaktsteckdosen (blau) nicht über denHaupschalter geführt (Dauerstrom)Alle Steckdosen um 30° gedreht
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
