Gifas Electric Baustromverteiler 294090
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Technische Daten
- Fehlerstrom-Typ: B
- Ausführung: Anschlussverteilerschrank
- Anschlussleistung: 24 kVA
- Anzahl der Zählerfelder: 1
- Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 5-polig (1, 2, 3, N, PE): 2
- Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 5-polig (1, 2, 3, N, PE): 1
- Hauptschalter: DIII
- Anzahl der Leitungsschutzschalter: 5
- Anzahl der Fehlerstrom-Schutzschalter 30 mA: 1
- Produkt-Art
Baustromverteiler
- Anzahl Schutzkontakt-Steckdosen
3
IP44
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3858704 Gifas Electric Baustromverteiler 294090
Beschreibung

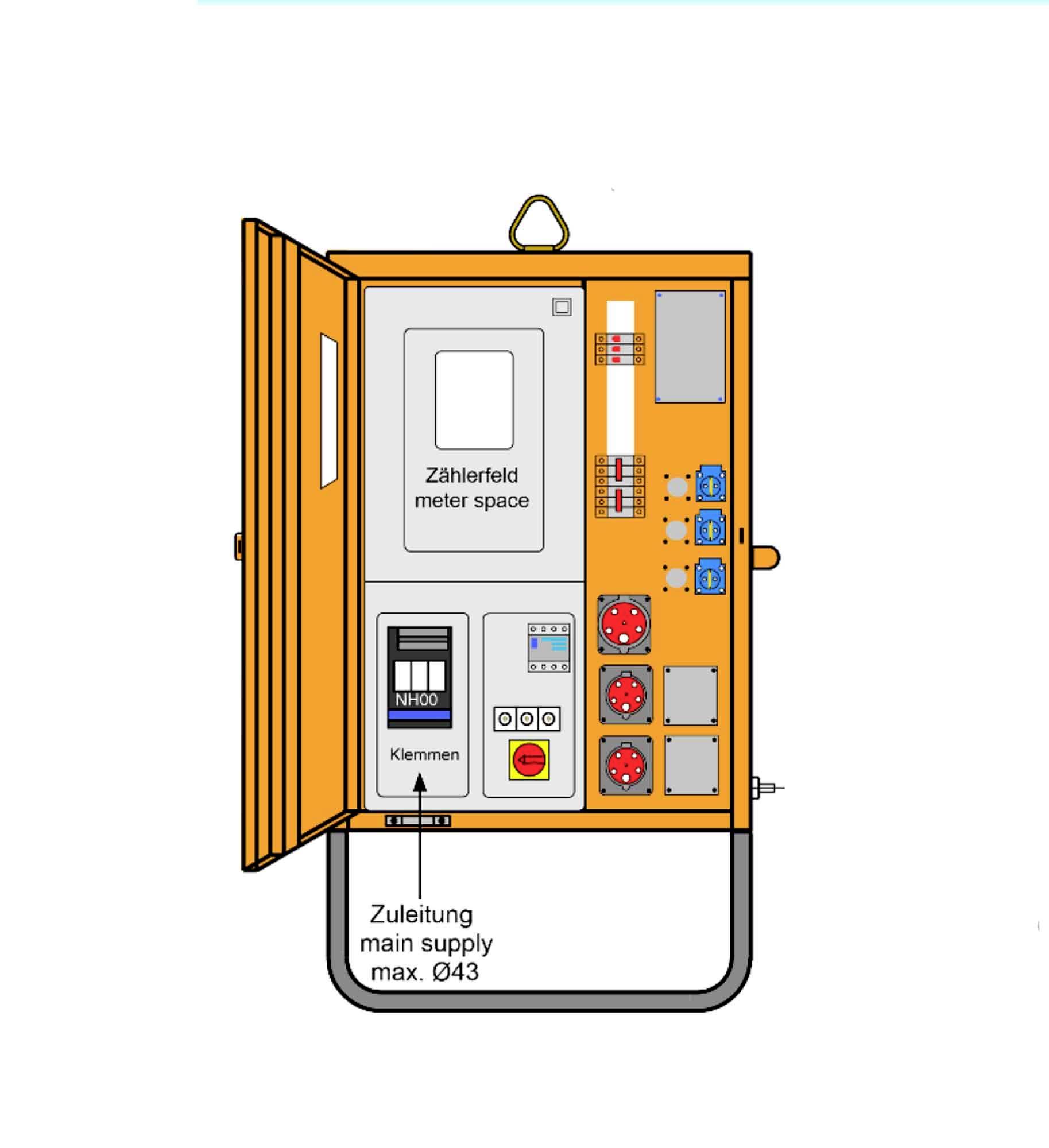

GIFAS-Baustromverteiler BSV 24 kVAAnschlussverteilerschrank mit Schutzkontakt-/CEE-Abgängen Eingang:5x35qmmmit NH-Sicherungslasttrennschalter Gr.00/63A / Klemmen 5x35qmmmit 1 Zählerplatzmit Not-Aus-Hauptschalter (DIAZED DIII/32A) Ausgang:1x CEE 32A/400V 5pol.2x CEE 16A/400V 5pol., 2xLSS C/16A/3pol3x Schutzkontaktsteckdose (Typ F) 16A, 3xLSS C/16A/1pol1xFI 40/0,03A Typ B (allstromsensitiv)Ausführung:- Gehäuse aus Stahlblech verzinkt, Pulverbeschichtung RAL2000 (gelborange)- Bodengestell feuerverzinkt- Tür mit selbstschließendem Fallriegel (VA), abschließbar durch Vorhängeschloss- Kranösen schwenkbar- alle Einbauten Schutzisoliert Abmessungen: B x H x T = 710 x 970 x 360 mmSchutzart: IP 44 (Bedienfront IP21)Gewicht: ca. 55 kg nach DIN EN 61439-4 (VDE 0660-600-4): 2013-XX "Niederspannungs-Schaltgerätekombinationen - Teil 4 Besondere Anforderungen an Baustromverteiler" (IEC 61439-4:2013)Messeinrichtung nach DIN 43870 in IP54 Erfüllt Norm DIN VDE 0100-704
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
