Gifas Electric Baustromverteiler 294071

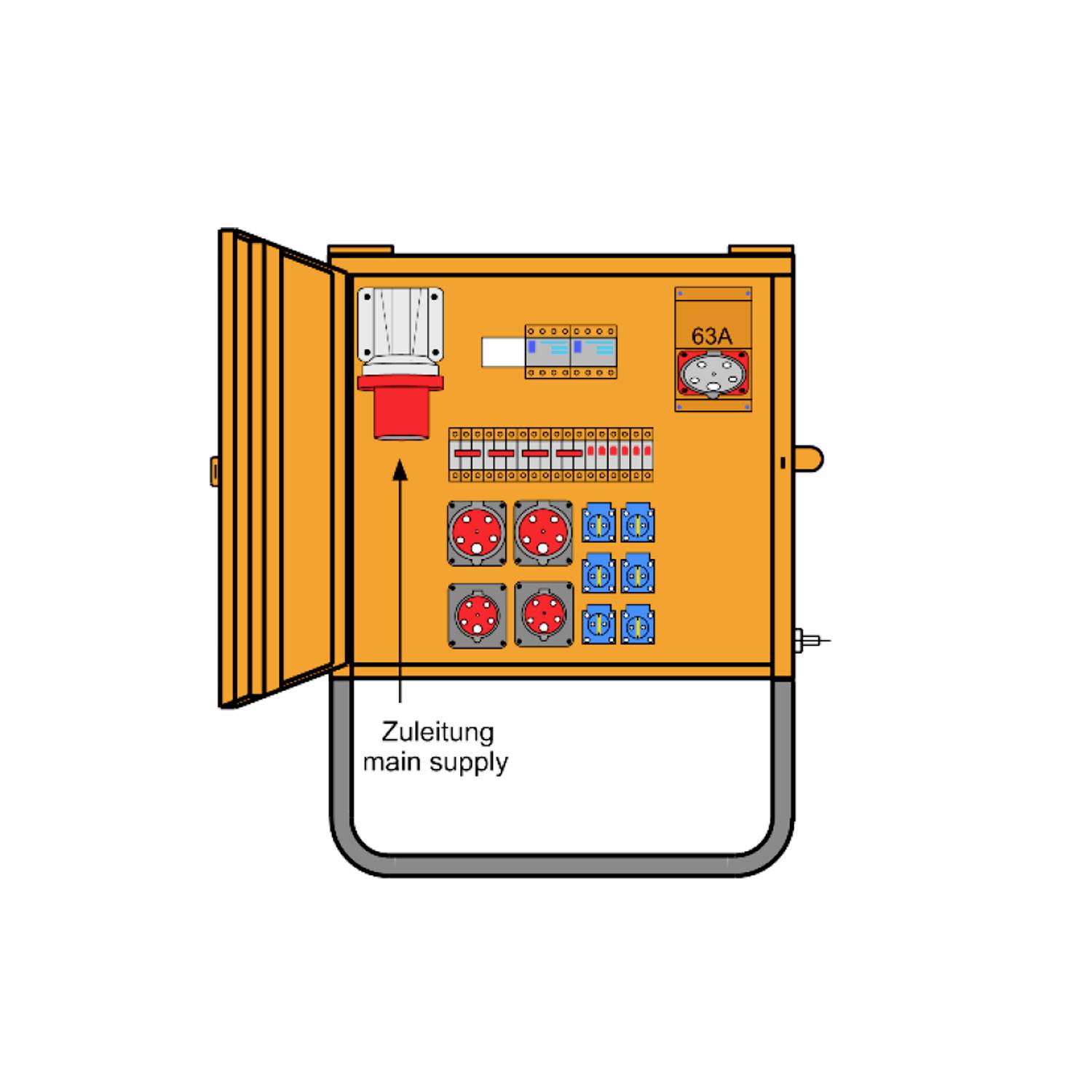

Stromverteilungskasten mit geöffneter linker Tür, beschriftet mit „Hauptversorgung" und 63A-Schutzschalter, zeigt Steckdosen, Schalter und Verdrahtungsverbindungen.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Nicht verfügbar

Technische Daten

  • Fehlerstrom-Typ: B
  • Ausführung: Anschlussverteilerschrank
  • Anschlussleistung: 44 kVA
  • Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 5-polig (1, 2, 3, N, PE): 2
  • Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 5-polig (1, 2, 3, N, PE): 2
  • Anzahl der CEE-Steckdosen (IEC 60309) 63 A / 400 V / 5-polig (1, 2, 3, N, PE): 1
  • Anzahl der Leitungsschutzschalter: 10
  • Anzahl der Fehlerstrom-Schutzschalter 30 mA: 2
Produkt-Art

Baustromverteiler

Anzahl Schutzkontakt-Steckdosen

6

IP44

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3858703 Gifas Electric Baustromverteiler 294071

Beschreibung

GIFAS-Baustromverteiler BSVEndverteiler mit Schutzkontakt-/CEE-Abgängen, 44kVA Eingang:Aufbaugerätestecker CEE 63A/400V/5pol. Ausgang:Kabelschleife ungesichert 1x Anbausteckdose CEE 63A/400V/5pol.1x FI 63/0,03A (allstromsensitiv) Typ B2x CEE 32A/400V 5pol., 2xLSS C/32A/3pol2x CEE 16A/400V 5pol., 2xLSS C/16A/3pol1x FI 40/0,03A Typ A6x Schutzkontaktsteckdose (Typ F) 16A, 6xLSS C/16A/1pol Ausführung:- Gehäuse aus Stahlblech verzinkt, Pulverbeschichtung RAL2000 (gelborange)- Bodengestell feuerverzinkt- Tür mit selbstschließendem Fallriegel (VA), abschließbar durch Vorhängeschloss- Kranösen schwenkbar- alle Einbauten Schutzisoliert- Tragegriffe Abmessungen: B x H x T = 710 x 635 x 360 mmSchutzart: IP 44Gewicht: ca. 39 kg nach DIN EN 61439-1 und 4 (VDE 0660-600-4): 2013-XX "Niederspannungs-Schaltgerätekombinationen - Teil 4 Besondere Anforderungen an Baustromverteiler" (IEC 61439-4:2013)Als besonderer Speisepunkt nach DIN VDE 0100 Teil 704 zum Anschluss von Wechsel- und Drehstromverbrauchern auf Baustellen. Erfüllt Norm DIN VDE 0100-704

Hinweise

  • Achtung!
    Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.

Zubehör

(*Alle Angaben sind zzgl. gesetzl. MwSt)

Das notwendige Zubehör ist erforderlich, um den Artikel wie beschrieben zu verwenden
