Gesipa 1433709 Blindnietmutter (Ø x L) 12.1 mm x 17.5 mm M10 Stahl Stahl Blindnietmutter St M10x12x17,5 Standard KS 0,25

Metallschraube mit geriffeltem Schaft und flachem Kopf, seitliche Ansicht.

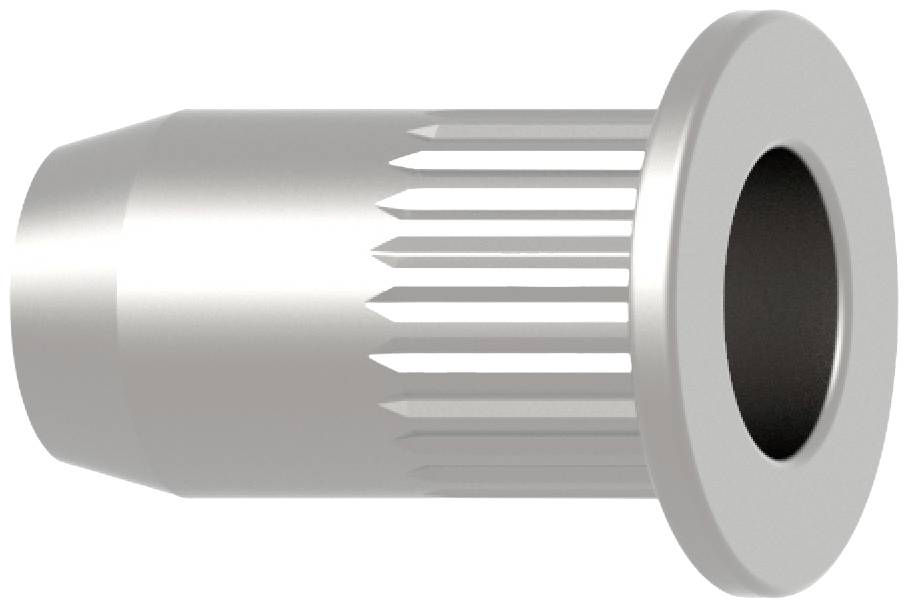

Ein silberfarbener Rändelmutternsockel mit geriffelten Seiten zur besseren Griffigkeit, vor einem neutralen Hintergrund.

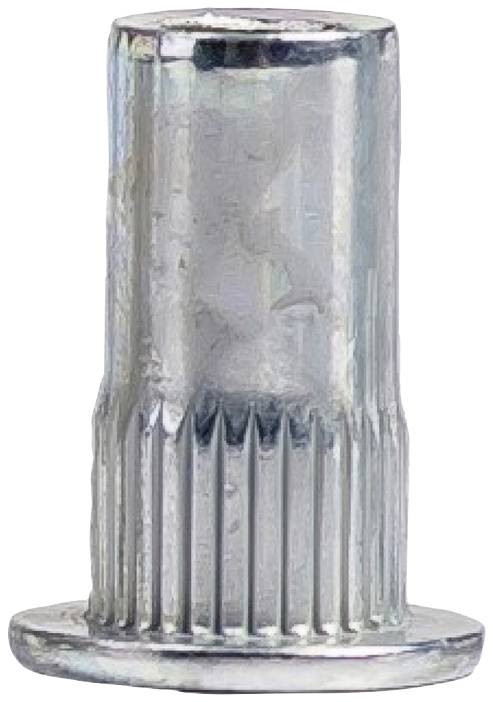

Metallniete mit geriffeltem Schaft und flachem Kopf, seitliche Ansicht. Verwendet zur Befestigung oder Verstärkung in Werkstoffen.

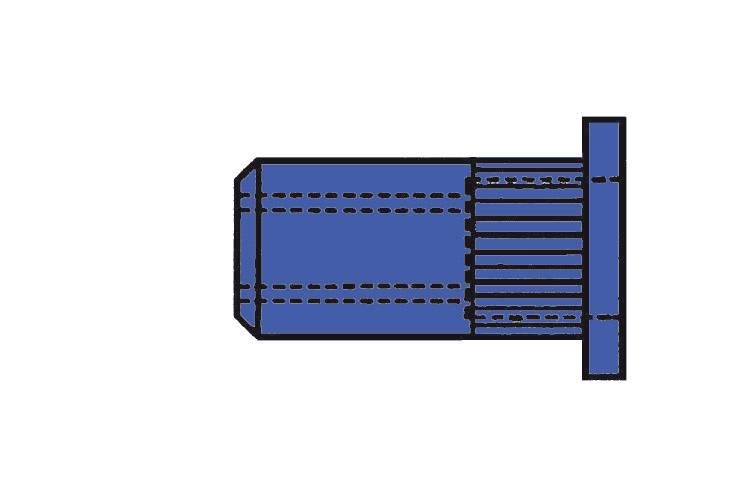

'Querschnitt eines blauen Bolzens mit geriffeltem Schaft und Flansch auf der rechten Seite, Darstellung technischer Details.'

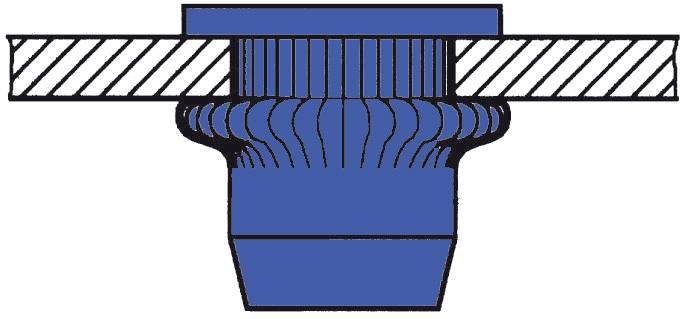

Querschnitt eines strukturierten mechanischen Verbindungselements, das in eine Platte eingebettet ist. Zeigt Rippen und eine Nut für Stabilität.

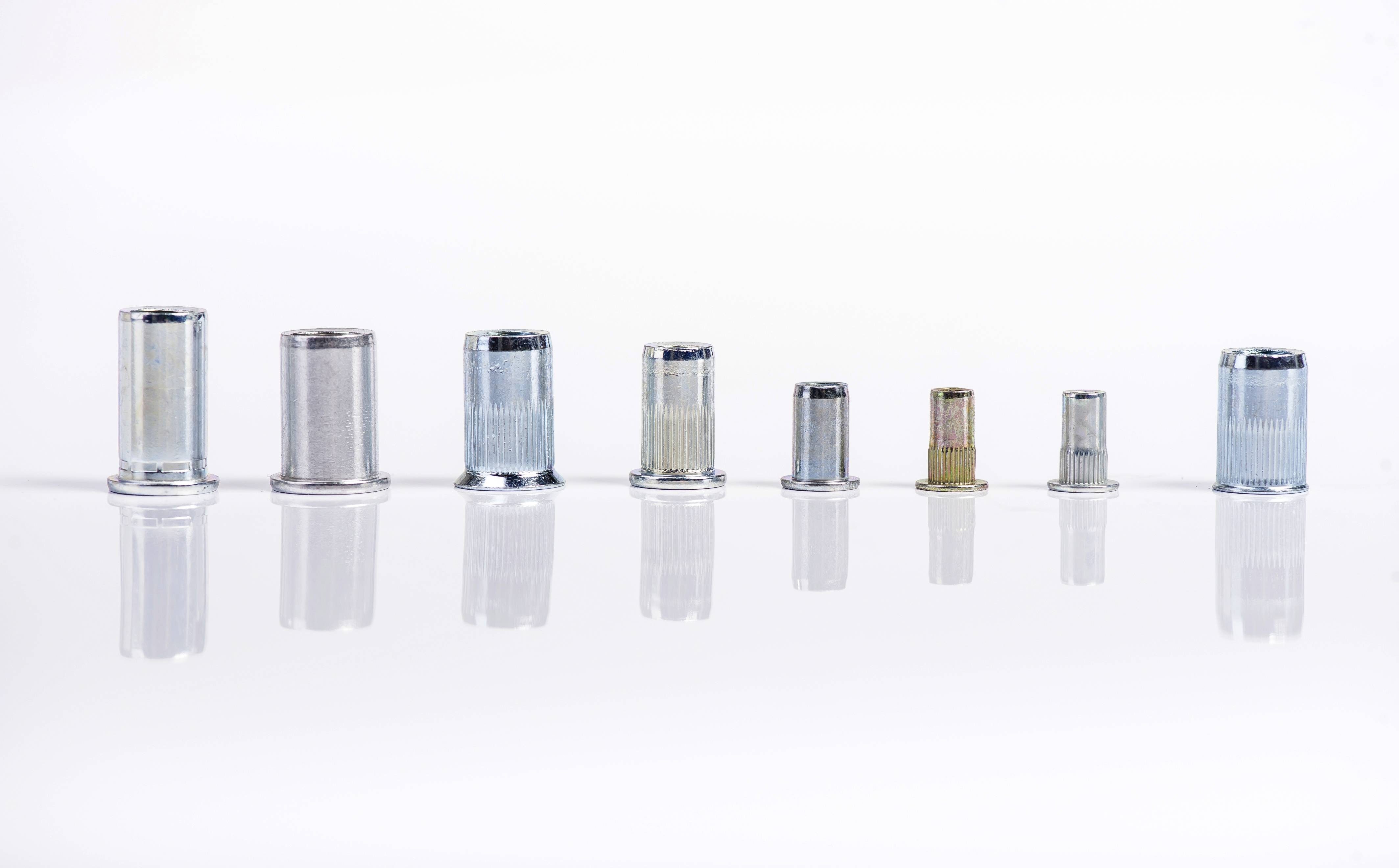

Unterschiedlich große zylindrische Metallobjekte in einer Reihe auf weißem Hintergrund. Reflektionen sind sichtbar.

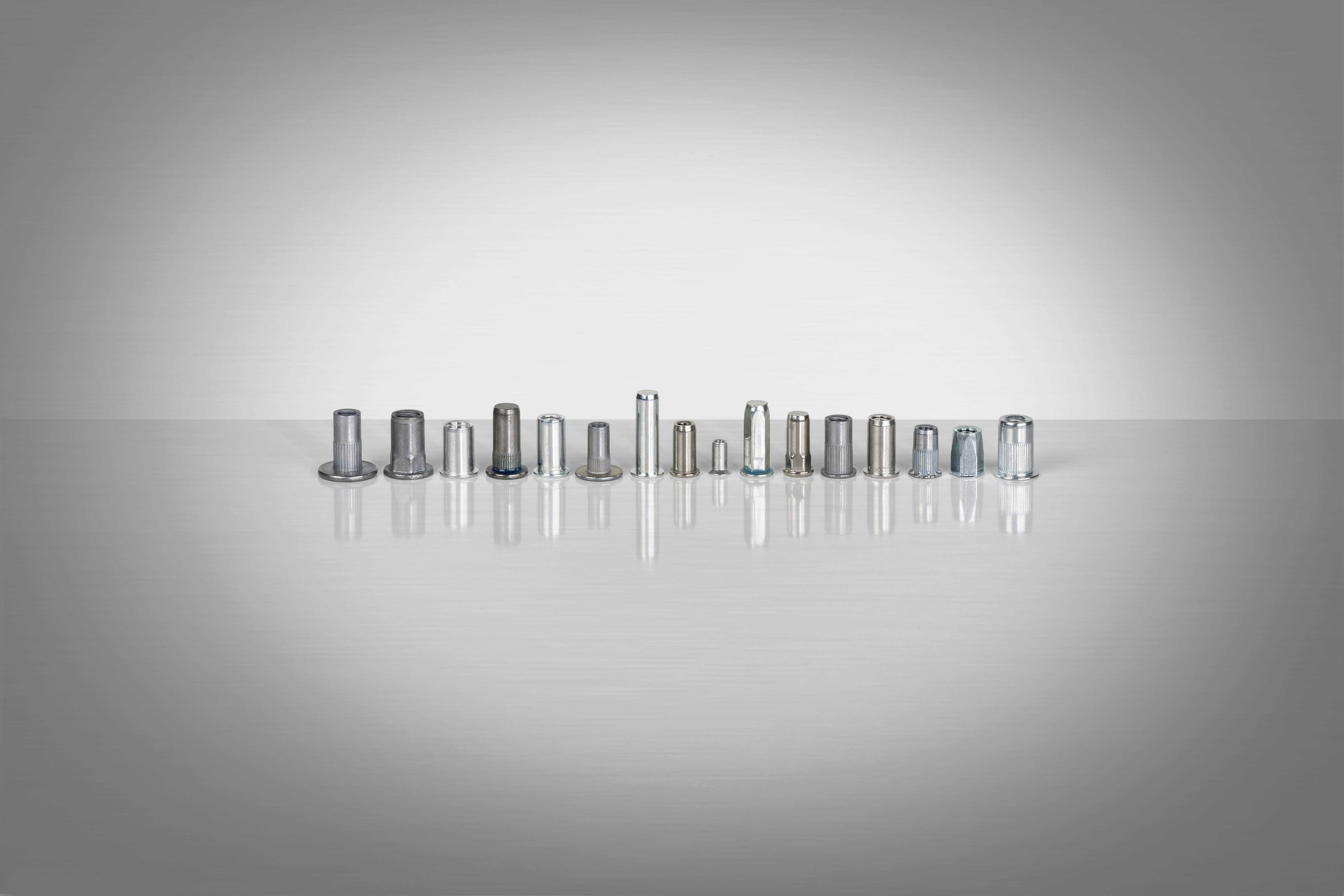

Eine Reihe von unterschiedlich großen und geformten Metallmuttern steht auf einer glänzenden Oberfläche vor neutralem Hintergrund.

1/7

Produkt-Art

Blindnietmutter

Länge

17.5 mm

Material (Hülse)

Stahl

Gewinde-Maß

M10

Material

Stahl

Sofort-Lieferung Di., 29. Sept.

8 Set(s)

Anzahl (Packungsgröße 100 St.)

Set(s)

Gesamt (CHF 0.50 / Stück)

CHF 55.66

-10 %

CHF 49.91

zzgl. MwSt.

Nur noch 8 Set(s) verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Kurzbeschreibung

Die GESIPA Blindnietmuttern bieten eine einfache und schnelle Montage bei einseitiger Bauteilzugänglichkeit. Sie ermöglichen die Platzierung von hochwertigen Gewinden in dünne und weiche Materialien, ohne thermische Einflüsse auf die Bauteile. Die Blindnietmuttern sind vielseitig einsetzbar und erzeugen wasser- und gasdichte Verbindungen. Sie sind außerdem umweltfreundlich, da sie keine Wärme, Rauch oder Schweißgase emittieren.

Blindnietmuttern Stahl-gerändelt Flachrundkopf M 10 x 12 x 17,5

Highlights & Details

Gewinde x Durchmesser x Länge: M10x12x17,5 mm, Klemmbereich: 0,25-3,5 mm, Anzugsdrehmoment: 38 Nm, Gewindebruchkraft: 30.000 N, Scherkraft: 6.000 N, VE: 100 Stück

Technische Daten

Blindnietmutter St M10x12x17,5 | Standard KS 0,25-3,5mm
Inhalt pro Pack: 100 St
Mindestbestellmenge: 1 Pack
Material: Stahl
Gewinde: M10
Einnietschaft: 12 x 17,5mm
Loch-Ø: 12,1mm
Klemmbereich: 0,25 - 3,5mm

Produkt-Art: Blindnietmutter

Durchmesser: 12.1 mm

Länge: 17.5 mm

Inhalt: 100 St.

Material (Hülse): Stahl

Gewinde-Maß: M10

Abm.: (Ø x L) 12.1 mm x 17.5 mm

Material: Stahl

Klemmbereich max.: 3.5 mm

Klemmbereich min.: 0.25 mm

Gewinde-Länge: 9 mm

Gewindebruchkraft: 30000 N

Klemmbereich: 0.25 - 3.5 mm

Kopf-Ø: 15

Lochdurchmesser: 12.1 mm

Material-Eigenschaft: Güte 8.8

Material-Eigenschaft (Hülse): Güte 8.8

Schaft-Länge: 17.5

Schaft-Ø: 12 mm

Scherkraft: 6.000 N

Kopfform: Flachrundkopf

Zugkraft (max.): 30.000 N

UKCA: nicht relevant

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2910036 Gesipa 1433709 Blindnietmutter (Ø x L) 12.1 mm x 17.5 mm M10 Stahl Stahl Blindnietmutter St M10x12x17,5 Standard KS 0,25

Beschreibung

GESIPA-Blindnietmuttern

Vorteile auf einen Blick
- Einfache und schnelle Montage bei einseitiger Bauteilzugänglichkeit
- Platzierung von hochwertigen Gewinden in dünne und weiche Materialien
(Stahl, Aluminium, Magnesium, Kunststoffe usw.)
- Keine thermischen Einflüsse auf die Bauteile und somit kein Wärmeverzug
oder Beschädigung der Oberflächen an den Bauteilen. Daher ist keine Nachbearbeitung erforderlich
- Sehr hohe Flexibilität des Fertigungsverfahrens
- Geringe Investitionen für Montageequipment
- Vielseitig einsetzbar. Auch für Hybrid-Verbindungen und weiche Materialien.
- Erzeugung von wasser- und gasdichten Verbindungen
- Keine Emission von Wärme, Rauch und Schweißgasen an die Umgebung,
und somit keine Beeinträchtigung (Gefährdung) von Mensch und Umwelt

Begrifflichkeiten
Der Setzkopf ist der Teil der Blindnietmutter, der auf der sichtbaren Seite des Bauteiles aufliegt.
Der Anwender hat hierbei die Möglichkeit zwischen folgenden Varianten auszuwählen:
- Flachkopf - für eine große Auflagefläche auf dem Bauteil
- Kleinkopf - für einen minimalen Überstand der Blindnietmutter und
somit eine fast ebene Auflage des Montageteils
- Senkkopf - für ebene Oberflächen bei angesenkten Bohrungen

Der Schaft ist der Teil der Blindnietmutter, der sich während dem Setzvorgang verformt und die Blindnietmutter
im Bauteil fixiert. Dabei wird der sogenannte Schließkopf erzeugt. Der Anwender kann aus folgenden Varianten
auswählen: Rund, Gerändelt oder Vielkant (Sechs oder Vierkant)

Der Werkstoff
Der Kunde kann die Blindnietmutter anwendungsspezifisch aus Stahl, Aluminium oder Edelstahl (A2, A4) erhalten.

Das Gewinde
Standardmäßig sind die GESIPA Blindnietmuttern mit metrischen Gewinde ausgestattet, wobei die
die Stahl Blindnietmuttern die Anforderungen der Festigkeitsklasse 8.8 erfüllen. Auf Anfrage sind
weitere Abmessungen, wie Imperial oder Grobgewinde möglich.
