Name: Fischer 48779 FH II 18/25 B Hochleistungsanker 140 mm 19 mm 20 St.
Brand: Fischer
SKU: 478631
Availability: BackOrder

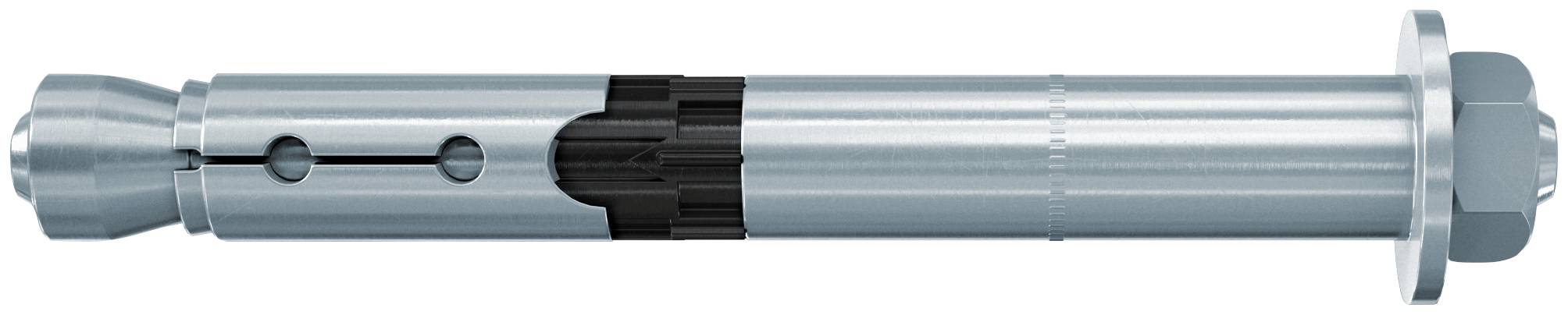

Metallische zylindrische mechanische Komponente mit einem Gewinde-Ende, Seitenlöchern und einem zentralen schwarzen Griffbereich, dargestellt auf weißem Hintergrund.

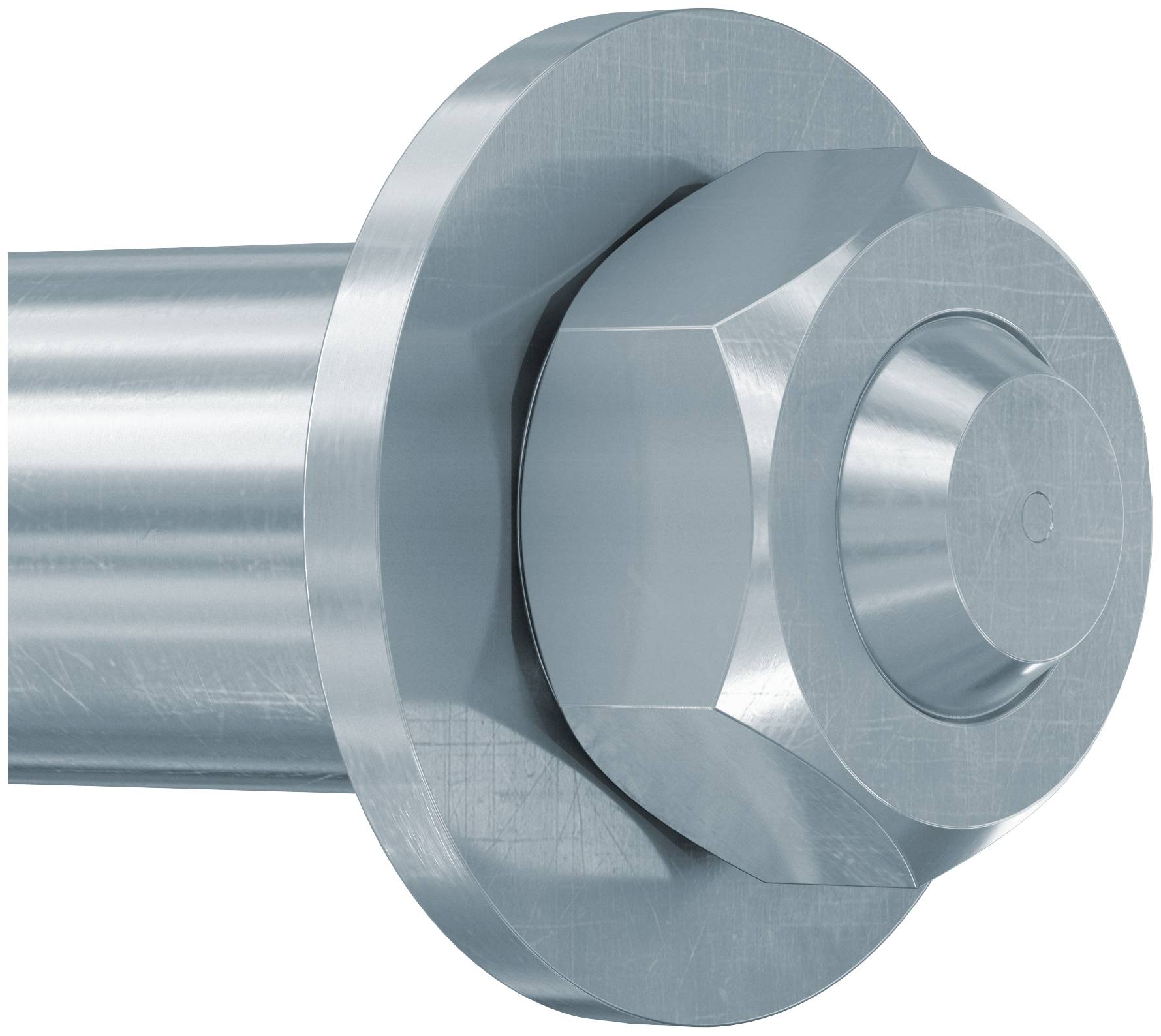

Nahaufnahme einer metallischen Bolzen- und Mutterkombination mit einer großen Unterlegscheibe auf einer silbernen zylindrischen Welle.

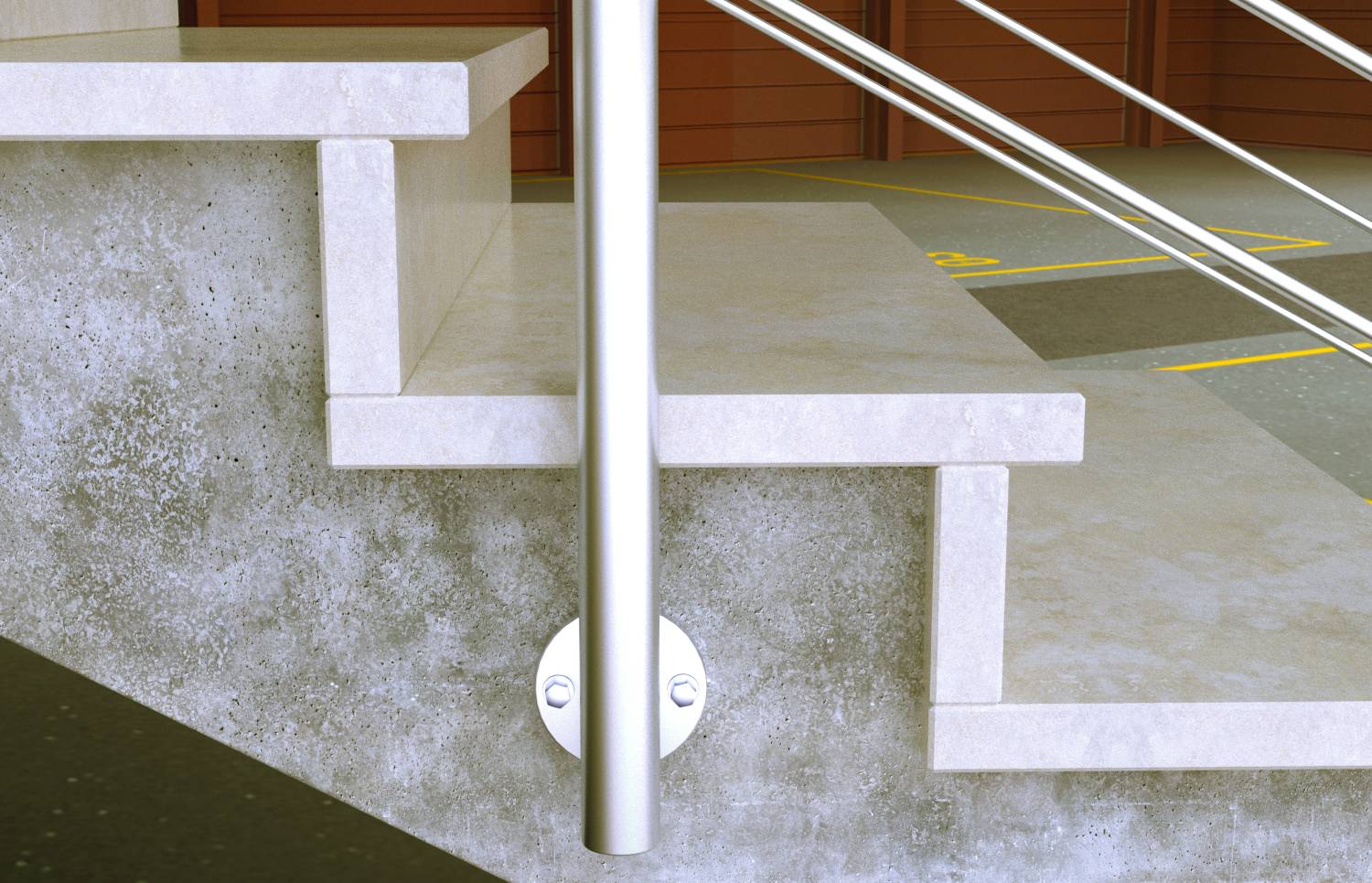

Nahaufnahme einer Betontreppenkaante mit Metallhandläufen, die einen verschraubten vertikalen Pfosten und gestrichene Parkplatzmarkierungen im Hintergrund zeigt.

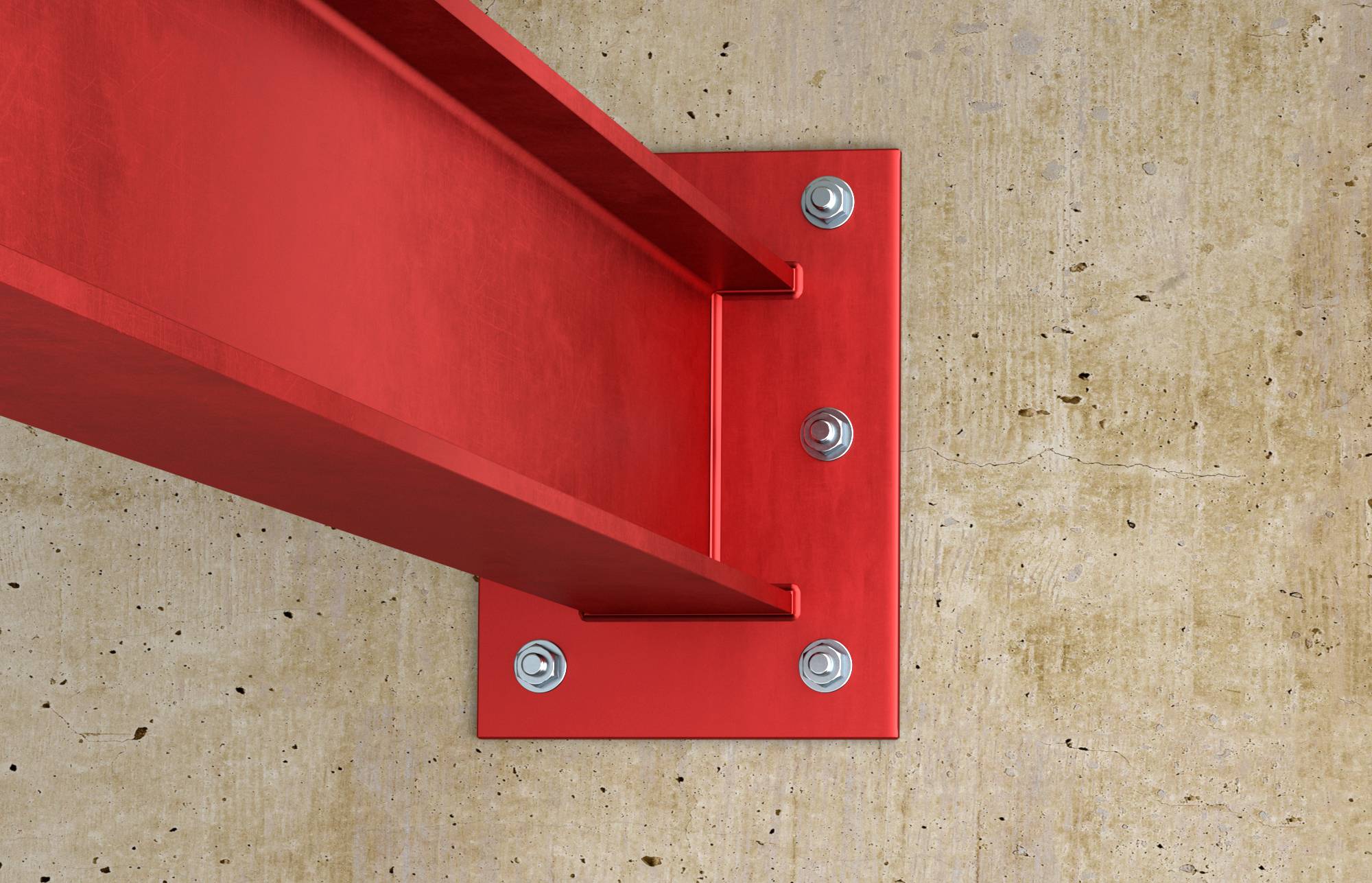

Roter Stahlträger, mit Bolzen an einer Betonwand befestigt, mit rechteckiger Grundplatte und sichtbaren Ankerschrauben.

1/4

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Di., 24. Nov.

9 Set(s)

Anzahl (Packungsgröße 20 St.)

Set(s)

Gesamt (CHF 159.95 / Stück)

CHF 159.95

inkl. MwSt.

Nur noch 9 Set(s) verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Hochleistungsanker

Herstellerinformation

Highlights & Details

Höchster Montagekomfort durch schnelle Verspreizung.
Visuelle Setzkontrolle für zulassungskonforme Befestigung.
Kein Drehmomentschlüssel notwendig.
Hohe Flexibilität: Handelsübliche metrische Schrauben und Gewindestangen können verwendet werden.

Technische Daten

Durchmesser: 19 mm

Produkt-Art: Hochleistungsanker

Material: Stahl

Länge: 140 mm

Schrauben-Ø: 12 mm

Abm.: (Ø x L) 19 mm x 140 mm

Geeignet für: Beton
Naturstein

Inhalt: 20 St.

Besonderheiten: inkl. Gewindebolzen

Material-Eigenschaft: galvanisch verzinkt

UKCA: nicht relevant

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Abm.

Durchmesser

Inhalt

Fischer 090933 FH II 10/10 S K NV Hochleistungsanker 10 mm 1 Set

Bestell-Nr.:3065933

Lieferung Fr., 30. Okt.

15 Set(s)Conrad Electronic

(Ø) 10 mm

10 mm

1 Set

Stück

Min.: 1

Vielfache: 1

CHF 8.75^*

Fischer 090934 FH II 12/10 S K NV Hochleistungsanker 12 mm 1 Set

Bestell-Nr.:3065935

Lieferung Fr., 30. Okt.

31 Set(s)Conrad Electronic

(Ø) 12 mm

12 mm

1 Set

Stück

Min.: 1

Vielfache: 1

CHF 9.20^*

Fischer 44884 FH II 12/10 S Hochleistungsanker 90 mm 12 mm 50 St.

Bestell-Nr.:477691

Lieferung Di., 24. Nov.

30 Set(s)Conrad Electronic

(Ø x L) 12 mm x 90 mm

12 mm

50 St.

Stück

Min.: 1

Vielfache: 1

CHF 161.95^*

Fischer 44885 FH II 12/25 S Hochleistungsanker 105 mm 12 mm 50 St.

Bestell-Nr.:477692

Lieferung Di., 24. Nov.

30 Set(s)Conrad Electronic

(Ø x L) 12 mm x 105 mm

12 mm

50 St.

Stück

Min.: 1

Vielfache: 1

CHF 197.95^*

Fischer 44886 FH II 12/50 S Hochleistungsanker 130 mm 12 mm 25 St.

Bestell-Nr.:477693

Lieferung Di., 24. Nov.

30 Set(s)Conrad Electronic

(Ø x L) 12 mm x 130 mm

12 mm

25 St.

Stück

Min.: 1

Vielfache: 1

CHF 119.95^*

Fischer 44887 FH II 15/10 S Hochleistungsanker 106 mm 15 mm 25 St.

Bestell-Nr.:477694

Lieferung Di., 24. Nov.

30 Set(s)Conrad Electronic

(Ø x L) 15 mm x 106 mm

15 mm

25 St.

Stück

Min.: 1

Vielfache: 1

CHF 111.95^*

Fischer 44888 FH II 15/25 S Hochleistungsanker 121 mm 15 mm 25 St.

Bestell-Nr.:477695

Lieferung Di., 24. Nov.

30 Set(s)Conrad Electronic

(Ø x L) 15 mm x 121 mm

15 mm

25 St.

Stück

Min.: 1

Vielfache: 1

CHF 131.95^*

Fischer 44889 FH II 15/50 S Hochleistungsanker 146 mm 15 mm 25 St.

Bestell-Nr.:477696

Lieferung Di., 24. Nov.

9 Set(s)Conrad Electronic

(Ø x L) 15 mm x 146 mm

15 mm

25 St.

Stück

Min.: 1

Vielfache: 1

CHF 157.95^*

Fischer 44894 FH II 18/25 S Hochleistungsanker 132 mm 18 mm 20 St.

Bestell-Nr.:477697

Lieferung Di., 24. Nov.

30 Set(s)Conrad Electronic

(Ø x L) 18 mm x 132 mm

18 mm

20 St.

Stück

Min.: 1

Vielfache: 1

CHF 163.95^*

Fischer 44896 FH II 18/50 S Hochleistungsanker 157 mm 18 mm 20 St.

Bestell-Nr.:477698

Lieferung Di., 24. Nov.

13 Set(s)Conrad Electronic

(Ø x L) 18 mm x 157 mm

18 mm

20 St.

Stück

Min.: 1

Vielfache: 1

CHF 169.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 478631 Fischer 48779 FH II 18/25 B Hochleistungsanker 140 mm 19 mm 20 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 478631 Fischer 48779 FH II 18/25 B Hochleistungsanker 140 mm 19 mm 20 St.

Beschreibung

Der fischer Hochleistungsanker FH II S mit Sechskantkopf ist ein Hülsenanker aus galvanisch verzinktem Stahl. Der Anker wird in der zeitsparenden Durchsteckmontage gesetzt. Beim Anziehen des Ankers wird der Konus in die Spreizhülse gezogen und verspannt diese gegen die Bohrlochwand. Der schwarze Kunststoffring verhindert, dass sich der Anker mitdreht, und nimmt den Anzugsschlupf auf. Das Anbauteil wird dadurch an den Verankerungsgrund gezogen. Der fischer Hochleistungsanker FH II S mit Sechskantkopf ist bestens geeignet, um in gerissenem und ungerissenem Beton Konsolen, Stahlkonstruktionen und Kabeltrassen zu befestigen.

Vorteile
Die internationalen Zulassungen garantieren maximale Sicherheit und höchste Leistungsfähigkeit. Auch Anwendungen in Erdbebengebieten (Seismik C1 und C2) sind durch diese Zulassungen abgedeckt.
Der geringe Überstand des Schraubenkopfes sorgt für eine dezente Befestigung.
Das ideale Zusammenwirken von Schraubenschaft und Hülse ermöglicht eine hohe Quertragfähigkeit. Dadurch sind weniger Befestigungspunkte nötig.
Die optimierte Geometrie reduziert intelligent die Setzenergie und sorgt so für eine kräfteschonende Montage.
In der Zulassung ist die Verwendung von Hohlbohrern geregelt.

Anwendungen
Geländer
Treppen
Konsolen
Stahlkonstruktionen
Kabeltrassen
Maschinen
Tore
Fassaden

Funktionsweise / Montage
Der FH II ist geeignet für die Durchsteckmontage.
Beim Aufbringen des Drehmoments wird der Konus in die Spreizhülse gezogen und verspannt diese gegen die Bohrlochwand.
Der schwarze Kunststoffring verhindert beim Anziehen des Ankers ein Mitdrehen und nimmt den Anzugsschlupf wie eine Knautschzone auf, so dass das Anbauteil an den Verankerungsgrund herangezogen wird.
Erhältliche Kopfformen für flexible Gestaltungsmöglichkeiten:Sechskantkopf (Typ S) und Bolzenversion mit Mutter und Scheibe (Typ B).
