Name: Fischer 47549 FH II 32/30 B Hochleistungsanker 231 mm 32 mm 4 St.
Brand: Fischer
SKU: 477924
Availability: SoldOut

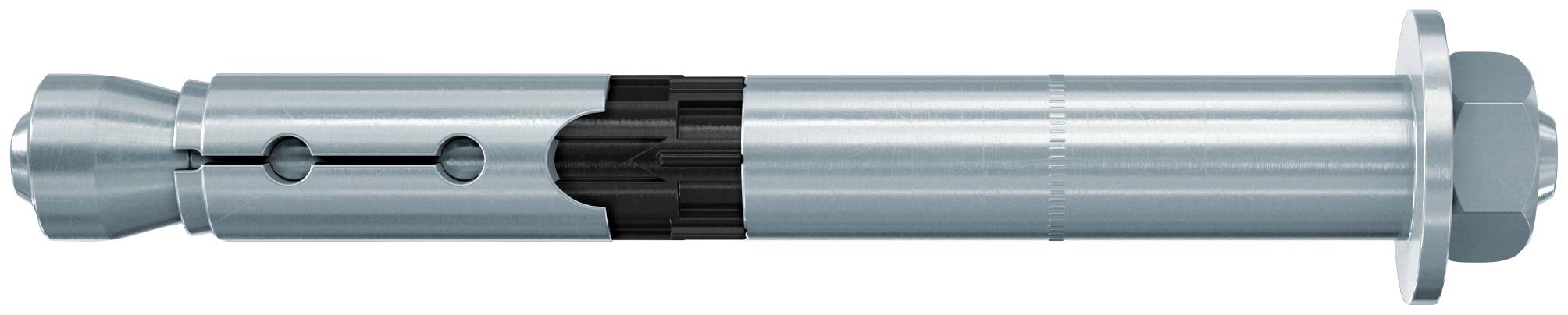

Ein metallischer zylindrischer mechanischer Befestiger oder Verbinder mit einem geschlitzten mittleren Abschnitt und einer sechseckigen Endkappe, dargestellt auf weißem Hintergrund.

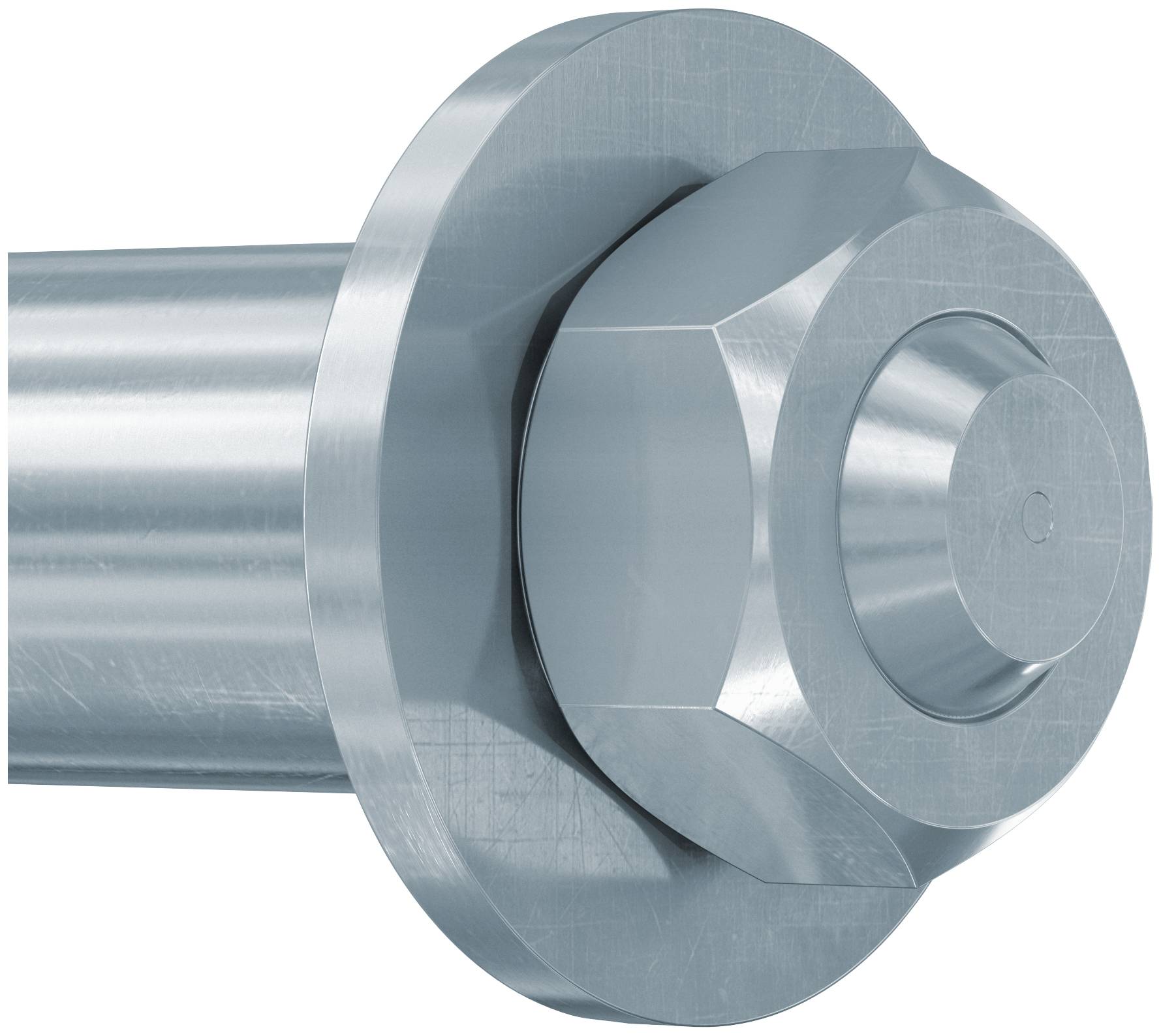

Nahaufnahme einer silbernen Metallschraube oder eines Befestigungselements mit sechskantigen Kopf und großer Unterlegscheibe auf einer zylindrischen Welle.

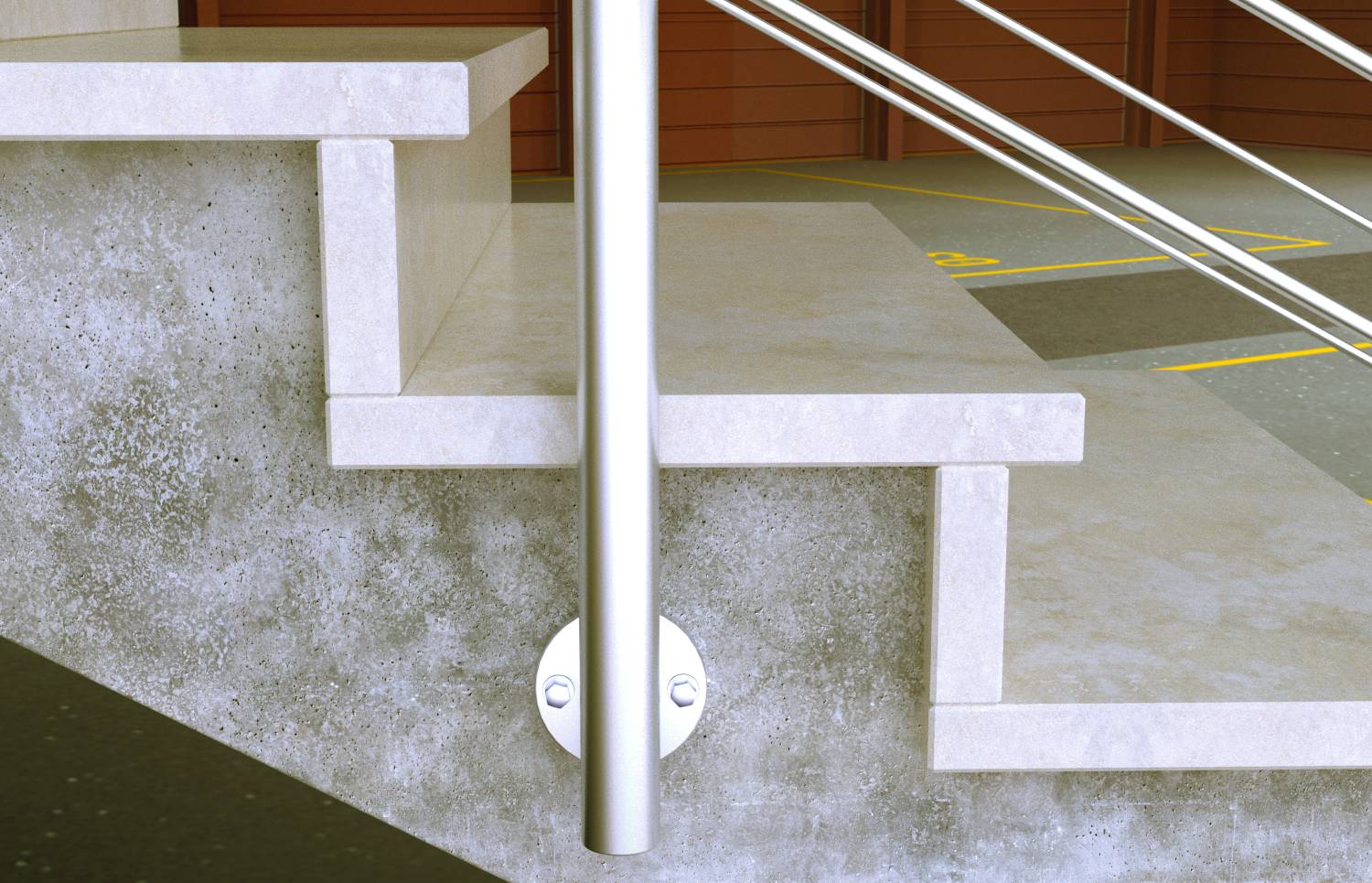

Nahaufnahme einer Betontreppen- oder Rampenplattform mit einer zentralen Metallstützstange und Handläufen, die die Kantenschärfe und Stufenübergänge zeigt.

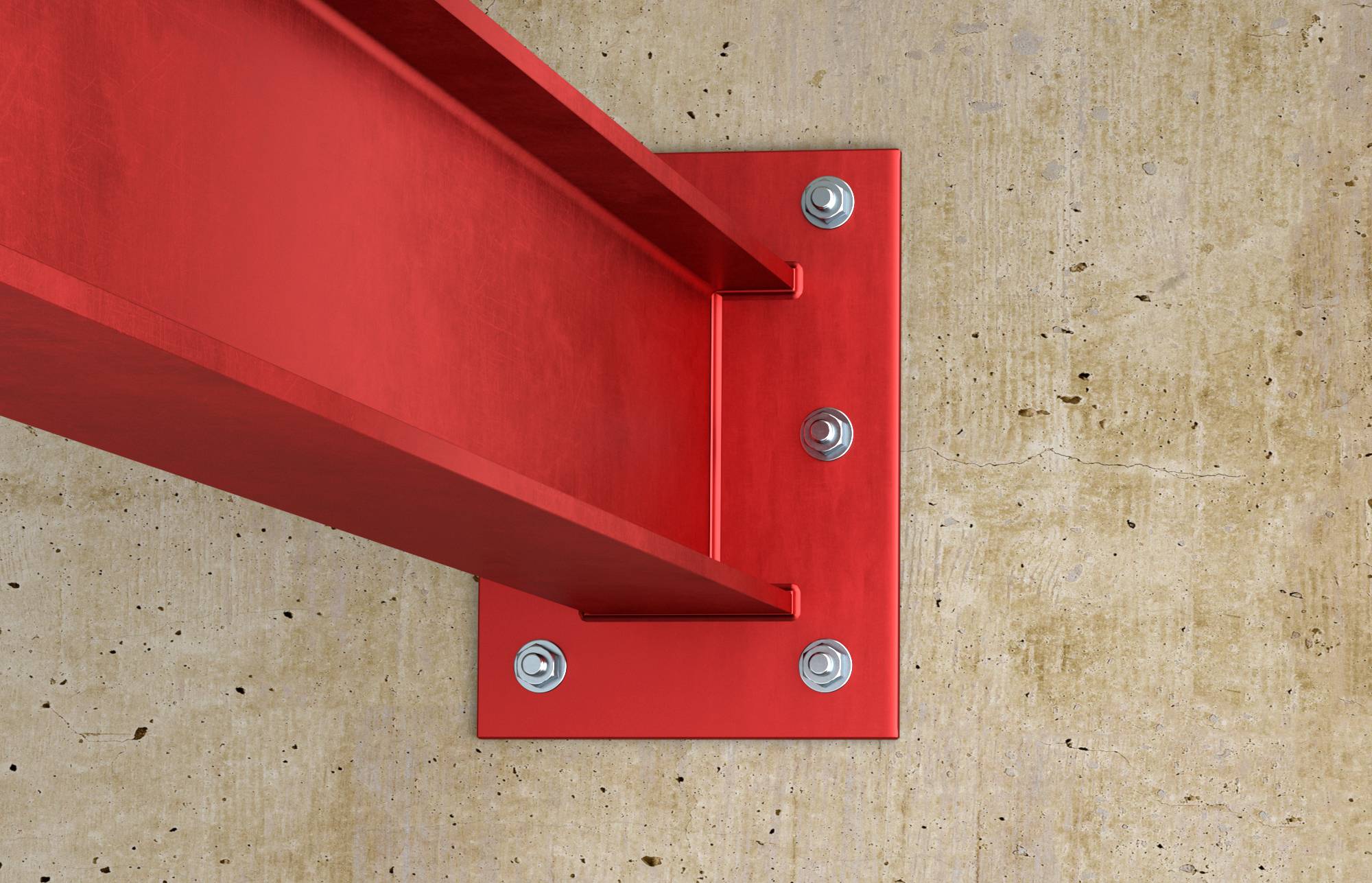

Rotstahlträger mit Schraubenverbindung an einer Betonwand mit Befestigungsplatte und sichtbaren Befestigungselementen.

1/4

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Nicht verfügbar

Gesamt (CHF 191.95 / Stück)

CHF 191.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Hochleistunganker

Herstellerinformation

Highlights & Details

Höchster Montagekomfort durch schnelle Verspreizung.
Visuelle Setzkontrolle für zulassungskonforme Befestigung.
Kein Drehmomentschlüssel notwendig.
Hohe Flexibilität: Handelsübliche metrische Schrauben und Gewindestangen können verwendet werden.

Technische Daten

Durchmesser: 32 mm

Produkt-Art: Hochleistungsanker

Material: Stahl

Länge: 231 mm

Schrauben-Ø: 24 mm

Abm.: (Ø x L) 32 mm x 231 mm

Geeignet für: Beton
Naturstein

Inhalt: 4 St.

Besonderheiten: inkl. Gewindebolzen

Material-Eigenschaft: galvanisch verzinkt

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Abm.

Durchmesser

Inhalt

Fischer 090933 FH II 10/10 S K NV Hochleistungsanker 10 mm 1 Set

Bestell-Nr.:3065933

Lieferung Do., 5. Nov.

15 Set(s)Conrad Electronic

(Ø) 10 mm

10 mm

1 Set

Stück

Min.: 1

Vielfache: 1

CHF 8.05^*

Fischer 090934 FH II 12/10 S K NV Hochleistungsanker 12 mm 1 Set

Bestell-Nr.:3065935

Lieferung Do., 5. Nov.

31 Set(s)Conrad Electronic

(Ø) 12 mm

12 mm

1 Set

Stück

Min.: 1

Vielfache: 1

CHF 9.20^*

Fischer 44884 FH II 12/10 S Hochleistungsanker 90 mm 12 mm 50 St.

Bestell-Nr.:477691

Lieferung Fr., 27. Nov.

30 Set(s)Conrad Electronic

(Ø x L) 12 mm x 90 mm

12 mm

50 St.

Stück

Min.: 1

Vielfache: 1

CHF 161.95^*

Fischer 44885 FH II 12/25 S Hochleistungsanker 105 mm 12 mm 50 St.

Bestell-Nr.:477692

Lieferung Fr., 27. Nov.

30 Set(s)Conrad Electronic

(Ø x L) 12 mm x 105 mm

12 mm

50 St.

Stück

Min.: 1

Vielfache: 1

CHF 185.95^*

Fischer 44886 FH II 12/50 S Hochleistungsanker 130 mm 12 mm 25 St.

Bestell-Nr.:477693

Lieferung Fr., 27. Nov.

30 Set(s)Conrad Electronic

(Ø x L) 12 mm x 130 mm

12 mm

25 St.

Stück

Min.: 1

Vielfache: 1

CHF 117.95^*

Fischer 44887 FH II 15/10 S Hochleistungsanker 106 mm 15 mm 25 St.

Bestell-Nr.:477694

Lieferung Fr., 27. Nov.

30 Set(s)Conrad Electronic

(Ø x L) 15 mm x 106 mm

15 mm

25 St.

Stück

Min.: 1

Vielfache: 1

CHF 117.95^*

Fischer 44888 FH II 15/25 S Hochleistungsanker 121 mm 15 mm 25 St.

Bestell-Nr.:477695

Lieferung Fr., 27. Nov.

30 Set(s)Conrad Electronic

(Ø x L) 15 mm x 121 mm

15 mm

25 St.

Stück

Min.: 1

Vielfache: 1

CHF 129.95^*

Fischer 44889 FH II 15/50 S Hochleistungsanker 146 mm 15 mm 25 St.

Bestell-Nr.:477696

Lieferung Fr., 27. Nov.

22 Set(s)Conrad Electronic

(Ø x L) 15 mm x 146 mm

15 mm

25 St.

Stück

Min.: 1

Vielfache: 1

CHF 167.95^*

Fischer 44894 FH II 18/25 S Hochleistungsanker 132 mm 18 mm 20 St.

Bestell-Nr.:477697

Lieferung Fr., 27. Nov.

30 Set(s)Conrad Electronic

(Ø x L) 18 mm x 132 mm

18 mm

20 St.

Stück

Min.: 1

Vielfache: 1

CHF 165.95^*

Fischer 44896 FH II 18/50 S Hochleistungsanker 157 mm 18 mm 20 St.

Bestell-Nr.:477698

Lieferung Fr., 27. Nov.

13 Set(s)Conrad Electronic

(Ø x L) 18 mm x 157 mm

18 mm

20 St.

Stück

Min.: 1

Vielfache: 1

CHF 169.95^*

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 477924 Fischer 47549 FH II 32/30 B Hochleistungsanker 231 mm 32 mm 4 St.

Beschreibung

Der fischer Hochleistungsanker FH II S mit Sechskantkopf ist ein Hülsenanker aus galvanisch verzinktem Stahl. Der Anker wird in der zeitsparenden Durchsteckmontage gesetzt. Beim Anziehen des Ankers wird der Konus in die Spreizhülse gezogen und verspannt diese gegen die Bohrlochwand. Der schwarze Kunststoffring verhindert, dass sich der Anker mitdreht, und nimmt den Anzugsschlupf auf. Das Anbauteil wird dadurch an den Verankerungsgrund gezogen. Der fischer Hochleistungsanker FH II S mit Sechskantkopf ist bestens geeignet, um in gerissenem und ungerissenem Beton Konsolen, Stahlkonstruktionen und Kabeltrassen zu befestigen.

Vorteile
Die internationalen Zulassungen garantieren maximale Sicherheit und höchste Leistungsfähigkeit. Auch Anwendungen in Erdbebengebieten (Seismik C1 und C2) sind durch diese Zulassungen abgedeckt.
Der geringe Überstand des Schraubenkopfes sorgt für eine dezente Befestigung.
Das ideale Zusammenwirken von Schraubenschaft und Hülse ermöglicht eine hohe Quertragfähigkeit. Dadurch sind weniger Befestigungspunkte nötig.
Die optimierte Geometrie reduziert intelligent die Setzenergie und sorgt so für eine kräfteschonende Montage.
In der Zulassung ist die Verwendung von Hohlbohrern geregelt.

Anwendungen
Geländer
Treppen
Konsolen
Stahlkonstruktionen
Kabeltrassen
Maschinen
Tore
Fassaden

Funktionsweise / Montage
Der FH II ist geeignet für die Durchsteckmontage.
Beim Aufbringen des Drehmoments wird der Konus in die Spreizhülse gezogen und verspannt diese gegen die Bohrlochwand.
Der schwarze Kunststoffring verhindert beim Anziehen des Ankers ein Mitdrehen und nimmt den Anzugsschlupf wie eine Knautschzone auf, so dass das Anbauteil an den Verankerungsgrund herangezogen wird.
Erhältliche Kopfformen für flexible Gestaltungsmöglichkeiten:Sechskantkopf (Typ S) und Bolzenversion mit Mutter und Scheibe (Typ B).
